Автоматический стационарный газоанализатор ГАНК 4С Ex с принудительным отбором проб, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области:
- контрольно-надзорной деятельности
- предупреждения и пресечения ЧС
- контроля соблюдения технологических процессов
- обнаружения утечек и оценки состояния воздуха вокруг
- функционирования автоматизированных систем защиты
Принцип работы газоанализатора ГАНК-4С Ex
- принудительный забор пробы с помощью встроенного насоса
- световая и звуковая индикация при превышении ПДК
- отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значения
- альтернативные методы измерений при помощи датчиков так и с использованием Химкассет© с реактивной лентой
- температура эксплуатации от 5 до +50°С и с термостатом от -50 до 5°С
- интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»
- межповерочный интервал 1 год, срок эксплуатации не менее 8 лет
Преимущества газоанализатора ГАНК-4С Ex
- использование во взрывоопасных помещениях
- работа в непрерывном автоматическом режиме в течение межповерочного интервала
- возможность измерения концентрации веществ 1 категории опасности: щелочи, кислоты (серная, соляная, азотная, уксусная, синильная, азотная и др.)
- возможность проведения измерений при помощи Химкассет© с реактивной лентой
- возможность изменения диапазона измерений и изменения перечня измеряемых компонентов, всего более 250 измеряемых веществ
- наличие интерфейса RS-485 с протоколом Mobdus RTU, токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами
- возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
- общепромышленное и взрывозащищенное исполнение с возможностью контроля уровня газа во взрывоопасной среде
- возможность просмотра данных от подключённых к сети приборов онлайн, построения аналитических выкладок, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
- первичная поверка включена в стоимость газоанализатора
Уникальные измеряемые вещества: щелочи едкие, серная кислота, азотная кислота, синильная кислота, уксусная кислота, соляная кислота, акриловая кислота

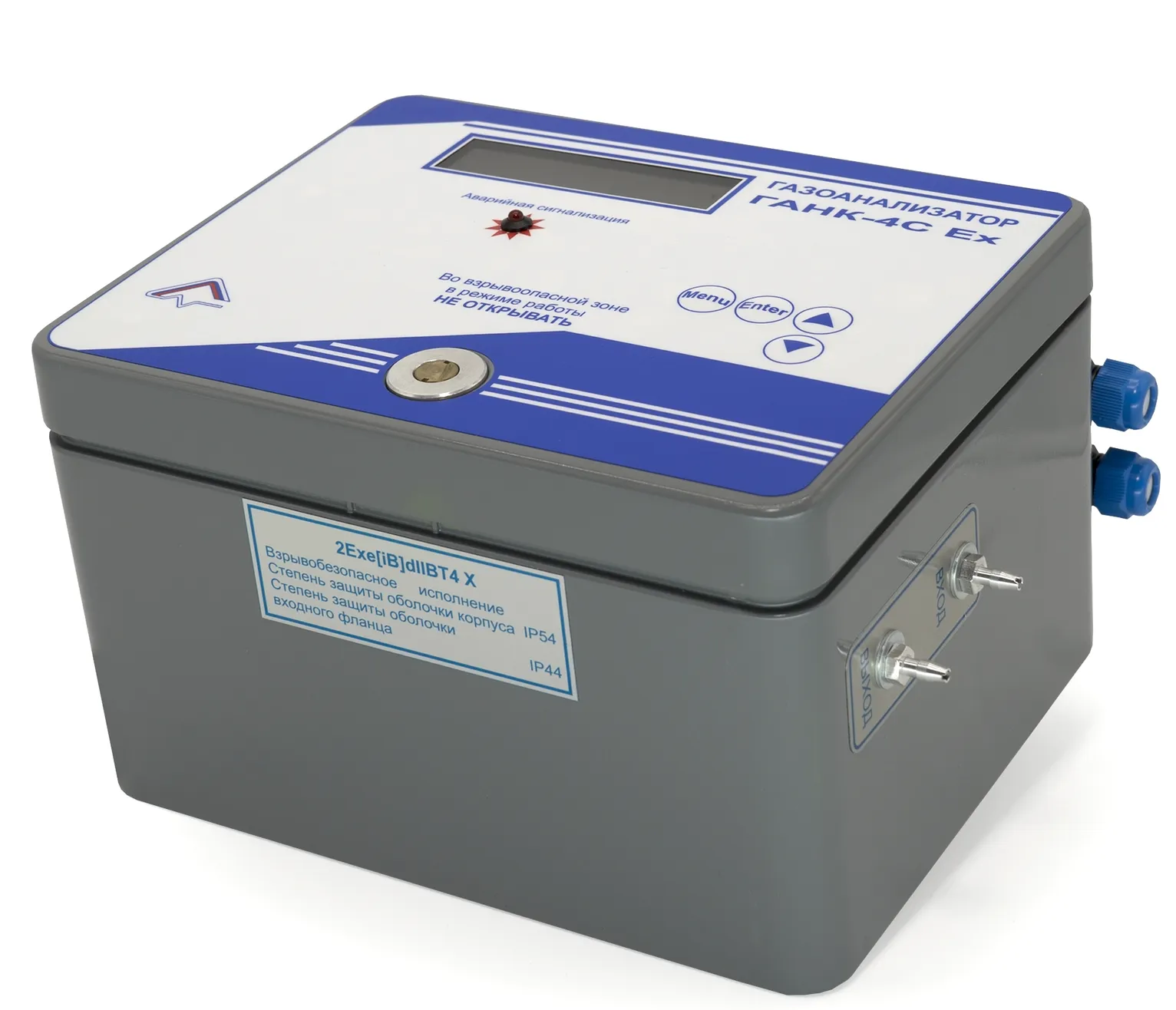

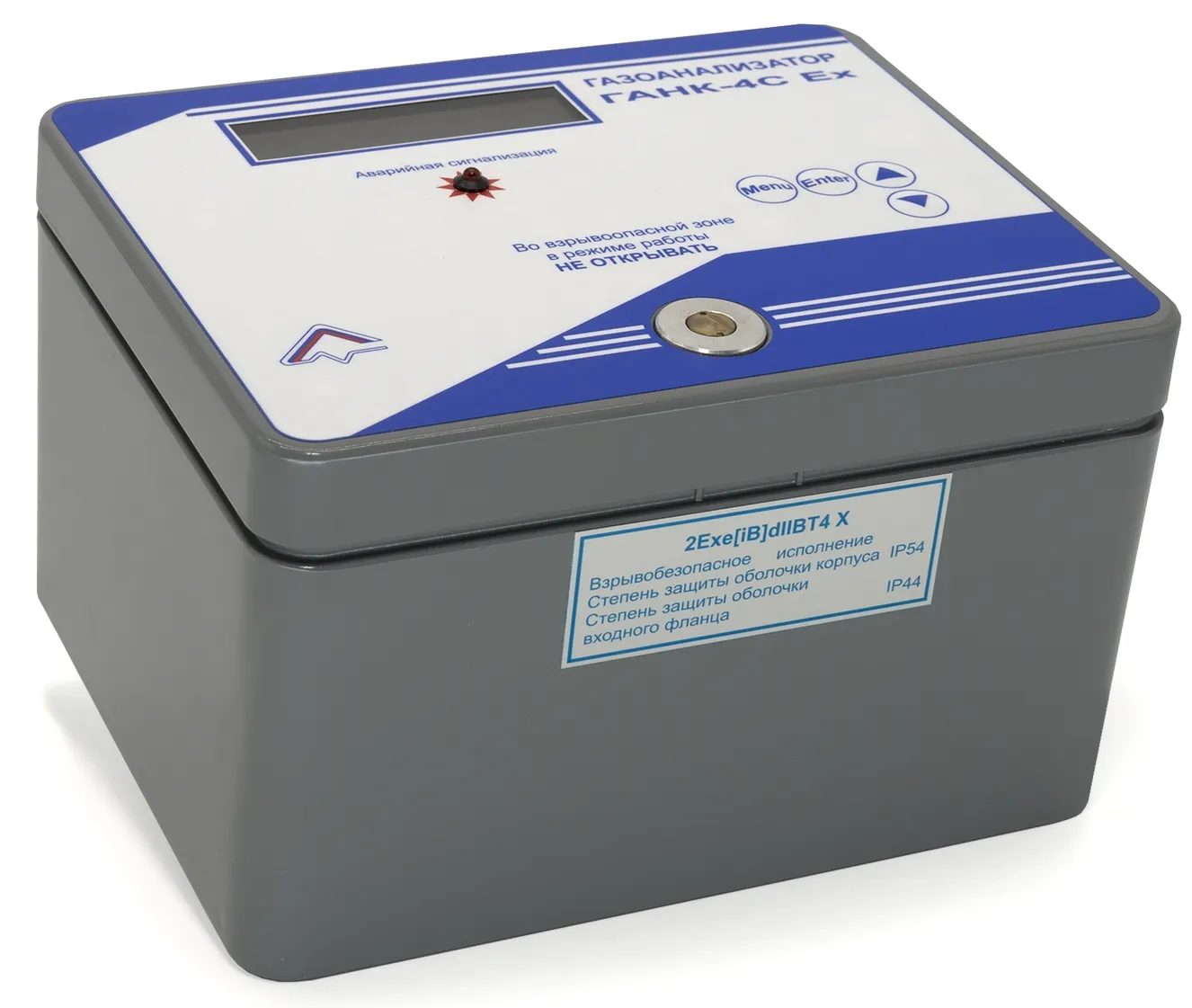

Внешний вид модификации Ганк-4С Ех

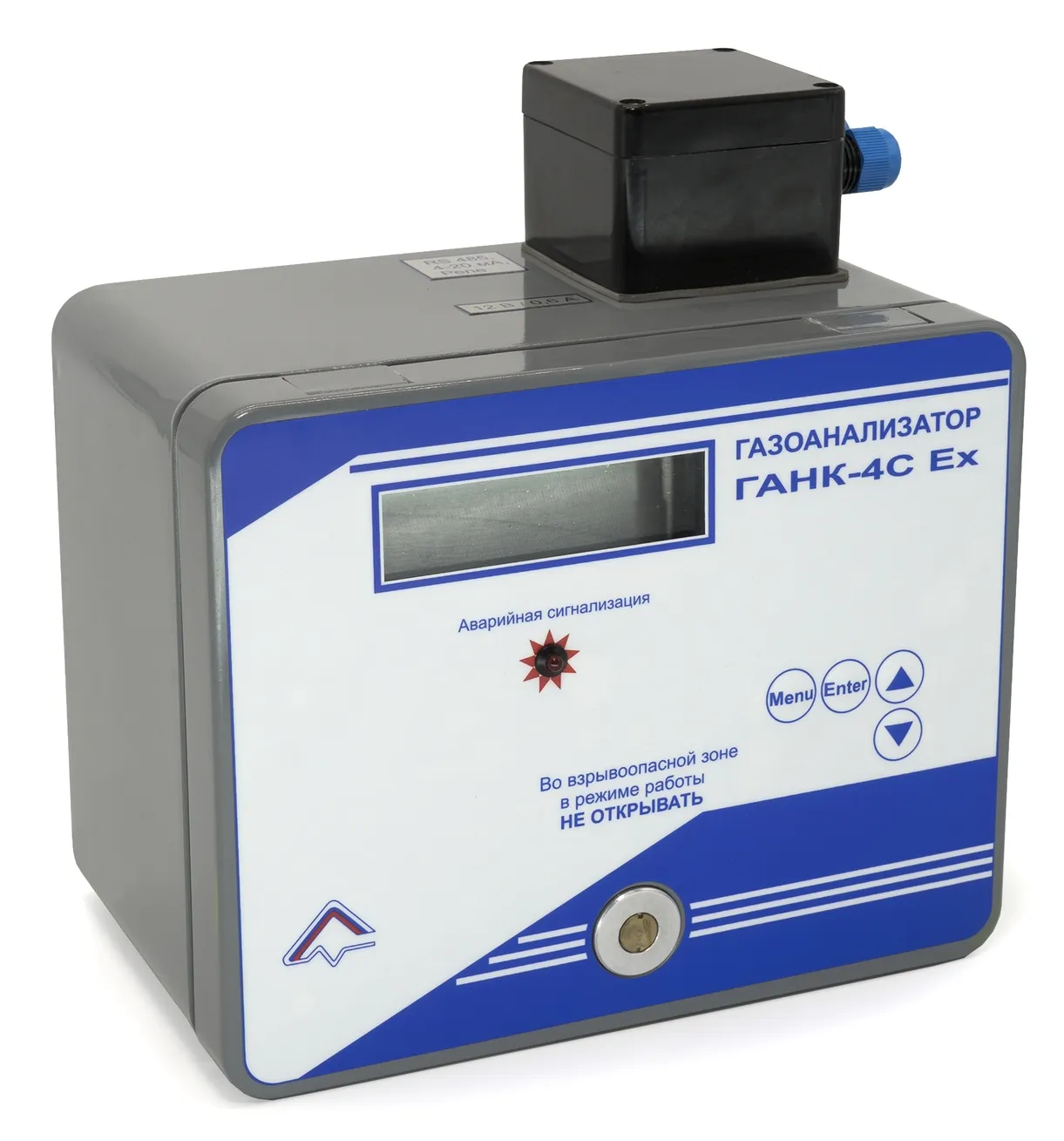

Вид спереди
- Замок для запирания крышки
- Товарный знак
- Световая индикация
- Дисплей
- Модификация газоанализатора
- Кнопки управления (''Menu'', ''Enter''), кнопки ''стрелка вверх'' и ''стрелка вниз'' не используются

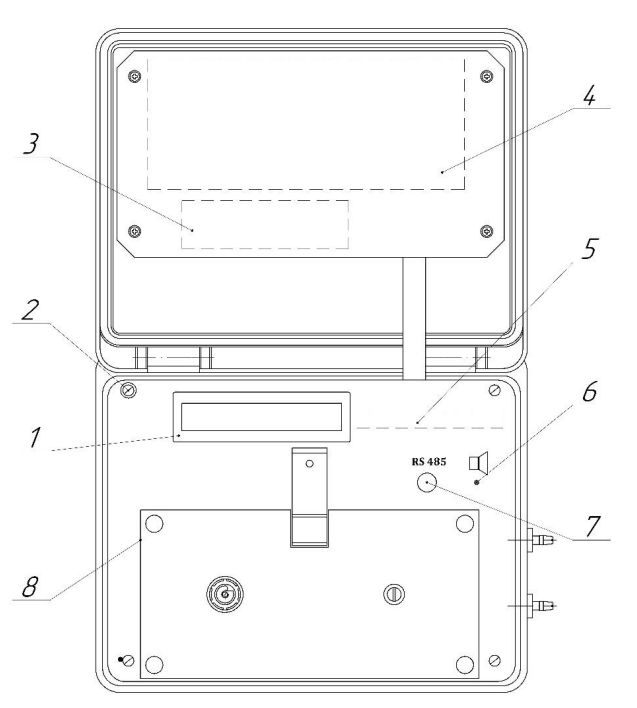

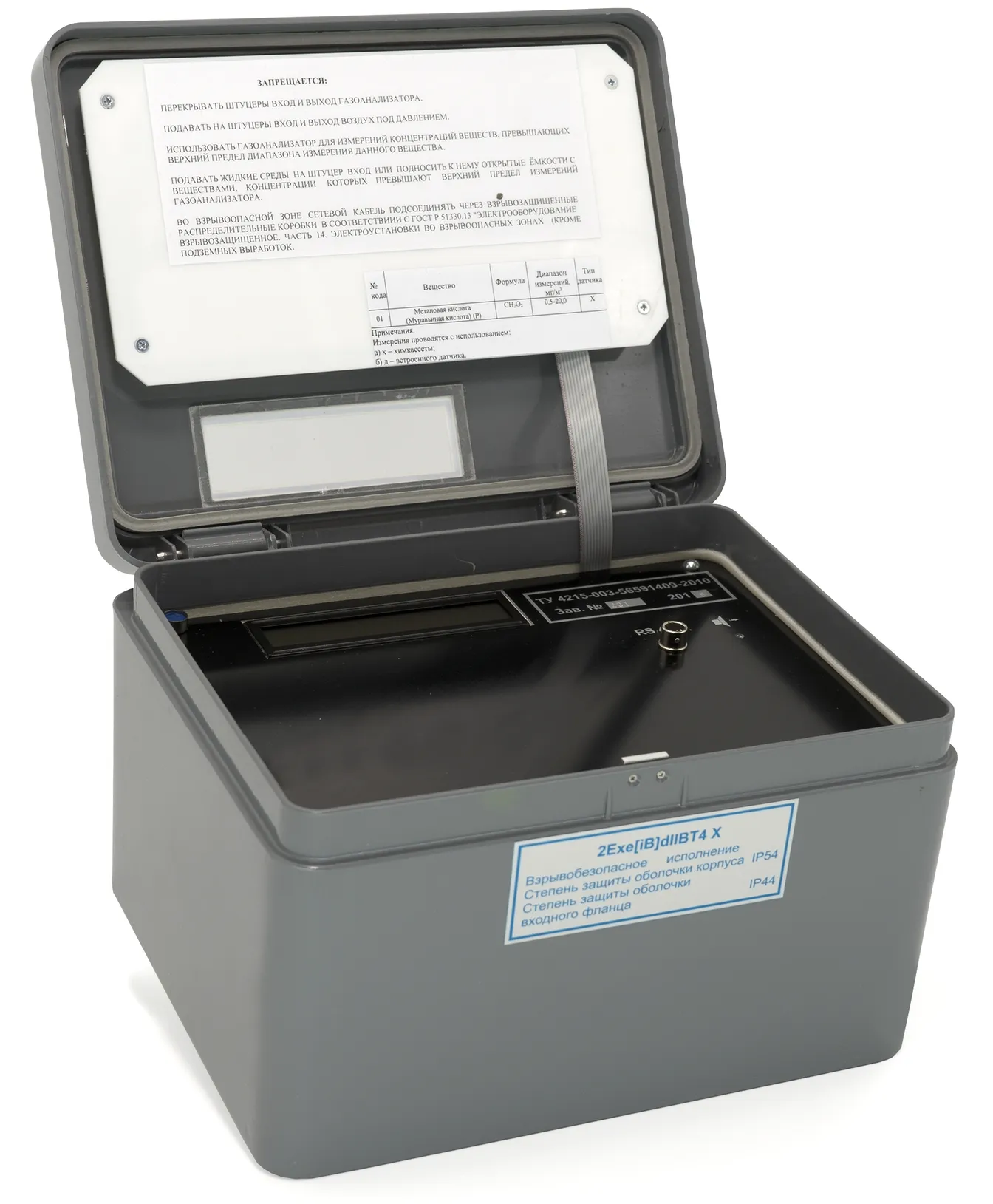

С открытой крышкой ГАНК-4С Ех Лента
- Дисплей
- Место пломбирования
- Табличка с названием вещества и диапазон измерения
- Инструкция пользователя
- Маркировка
- Звуковая сигнализация
- Разъем RS-485
- Химкассета© с реактивной лентой
С открытой крышкой ГАНК-4С Ех Датчик
- Дисплей
- Место пломбирования
- Таблица с наименованием установленных веществ
- Инструкция пользователя
- Маркировка
- Звуковая сигнализация
- Разъем «RS-485»

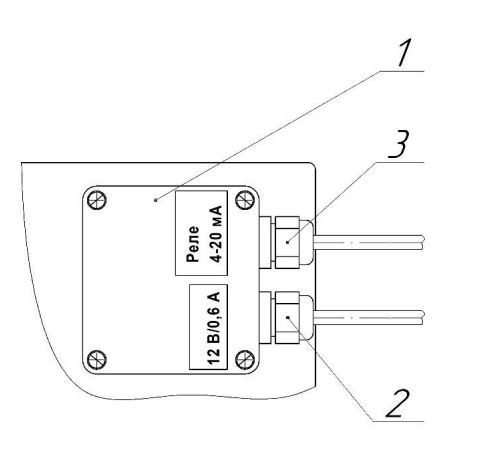

Монтажная коробка
- Монтажная коробка газоанализатора
- Разъем электропитания газоанализатора с параметрами 12 В и 0,6 А
- Разъем аналогового токового выхода газоанализатора «Реле/ 4-20 мА»

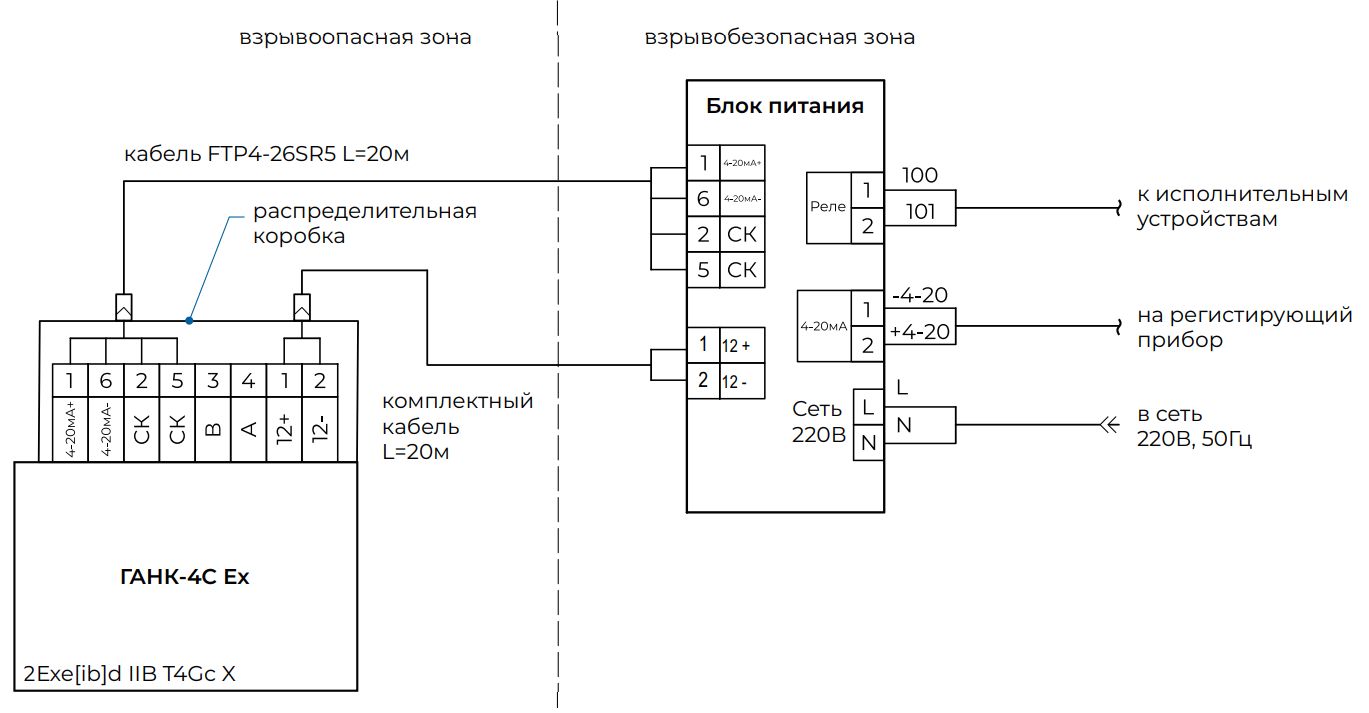

Схема подключения газоанализатора Ганк-4С Ех
Примечания:
- При выключенном приборе и при превышении ПДК контролируемого вещества контакт реле замкнут.
При включенном приборе и отсутствии превышения порога измеряемой концентрации - разомкнут.
Нагрузочная способность на контакты реле 220В, 2А. - Длины кабелей могут быть изменены по согласованию с изготовителем.
- Разъем RS-485 газоанализатора предназначен для передачи параметров в системы верхнего уровня и во взрывоопасной зоне не подключается.
| Выходные сигналы | |
|---|---|
| ЦИФРОВОЙ ВЫХОД RS-485 | Цифровой выход подключается только вне взрывоопасной зоны и может быть использован для чтения архива, настройки и обнуления газоанализатора (посредством клиентского ПО, см. Доп. оборудование) |
| «СУХОЙ» КОНТАКТ РЕЛЕ – ПОРОГ 1 |
По умолчанию изготовитель устанавливает порог срабатывания РЕЛЕ=1ПДКр.з. Нагрузочная способность на контакты реле: 250В, 5А. |
| Токовый выход 4-20мА | |
Габаритные размеры газоанализатора Ганк-4С Ех
Габаритные размеры блока питания Ганк-4С Ех:
Измеряемые вещества ГАНК-4СЕх |
Показать полный список
|
Технические характеристики
| Характеристика | Значение | Примечание |
|---|---|---|
| Напряжение питания | 12В, постоянного тока от блока питания на 220В, 50Гц | Блок питания с штатным кабелем с вилкой в сеть 220В поставляется комплектно с прибором |
| Потребляемая мощность | 20ВА | |
| Степень защиты корпуса | 2Exe[ib]dIIBT4GcX | |
| Маркировка взрывозащиты | IP54 | |
| Межповерочный и межкалибровочный интервал | 12 месяцев | |
| Гарантийный срок | 12 месяцев 60 мемяцев |
Для ГАНК-4СЕх(химкассета) Для ГАНК-4СЕх(сенсор) |
| Количество разовых измерений одной химкассетой | 36000 | Обеспечивает не менее года непрерывных измерений |
| Диапазон измерения | 0,5ПДКр.з.-20ПДКр.з. | |
| Температура окружающего воздуха | от +5°С до +50°С | от -50°С до +5°С с применением термостата ТС-1 (см.л…) |
| Относительная влажность окружающего воздуха | не более 80% | |
| Масса прибора | 4,5 кг | Масса блока питания 0,5кг |
| Габаритные размеры (ВхШхГ), мм | 258х250х150 | При открытой крышке прибора глубина составляет 270мм, глубина – 330мм. Габариты блока питания: 200х120х60 |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Газоанализатор универсальный ГАНК-4СЕХ | 1 шт |
| 2 | Блок питания | 1 шт |
| 3 | Кабель интерфейсный с разъемом для подключения к БП длиной 20 м | 1 шт |
| 4 | Кабель питания с разъемом длиной 20 м | 1 шт |
| 5 | Кабельная часть разъёма MS-XS8JK-2P/Y (4-20 мА) | 1 шт |
| 6 | Кабельная часть разъема MS-XS9JK-2P/Y (Реле) | 1 шт |
| 7 | Петли для настенного монтажа (2 шт.), винты (4 шт.) | 1 к-т. |
| 8 | Предохранитель 3 А(устанавливается в БП) | 2 шт. |
| 9 | Ключ замка крышки газоанализатора | 1 шт |
| 10 | Химкассета(ы)© (в зависимости от модификации) | 1 шт |
| 11 | Эксплуатационная документация: паспорт руководство по эксплуатации, методика поверки, паспорт на блок питания | 1 к-т |
Сферы применения Ганк-4С Ех
Атомные электростанции (АЭС)
Контроль газов в разных зонах станции, включая реакторный зал и зоны хранения топлива.
Водоканалы
Хлораторные, дозаторные помещения и склады реагентов.
Горнодобывающая промышленность
Контроль метана, CO и H₂S в рудничной атмосфере.
Гальванические цеха
Охрана труда и соблюдение экологических стандартов.
Деревообрабатывающие предприятия
Контроль воздуха на производствах ДСП, МДФ, OSB и фанеры.
ЖД транспорт
Контроль выбросов подвижных составов, депо и шпалопропиточных заводов.
Золотодобывающая отрасль
Анализ воздуха в местах добычи и на обогатительных фабриках.
Кабельная промышленность
Контроль воздуха рабочей зоны при производстве кабельных изделий.
Металлургия
Анализ содержания оксидов углерода и серы.
Минеральные удобрения
Контроль воздуха при производстве и хранении удобрений.
МО и МЧС России
Контроль воздуха при ликвидации ЧС и аварий.
Мусороперерабатывающие предприятия
Контроль воздуха возле мусоросжигательных заводов.
Нефтегазовая отрасль
Мониторинг концентраций газа в рабочей зоне.
Очистные сооружения
Химводоочистка сточных вод.
Пищевая промышленность
Контроль процессов с использованием химических реагентов.
Полимерные производства
Контроль выбросов при производстве пластмасс.
Сельскохозяйственная промышленность
Контроль газового состава в помещениях.
Службы охраны труда
Безопасность работников на объектах повышенной опасности.
Фармацевтические производства
Контроль воздуха при производстве лекарств.
Химическая промышленность
Контроль выбросов и безопасности производств.
Целлюлозно-бумажная промышленность
Контроль хлора, азота и кислот.
Центры гигиены и эпидемиологии
Контроль состава и концентрации газов.
Экологический мониторинг
Контроль загрязнения окружающей среды.
Энергетика и теплоэнергетика
Контроль газов в котельных и генераторных отделениях.
