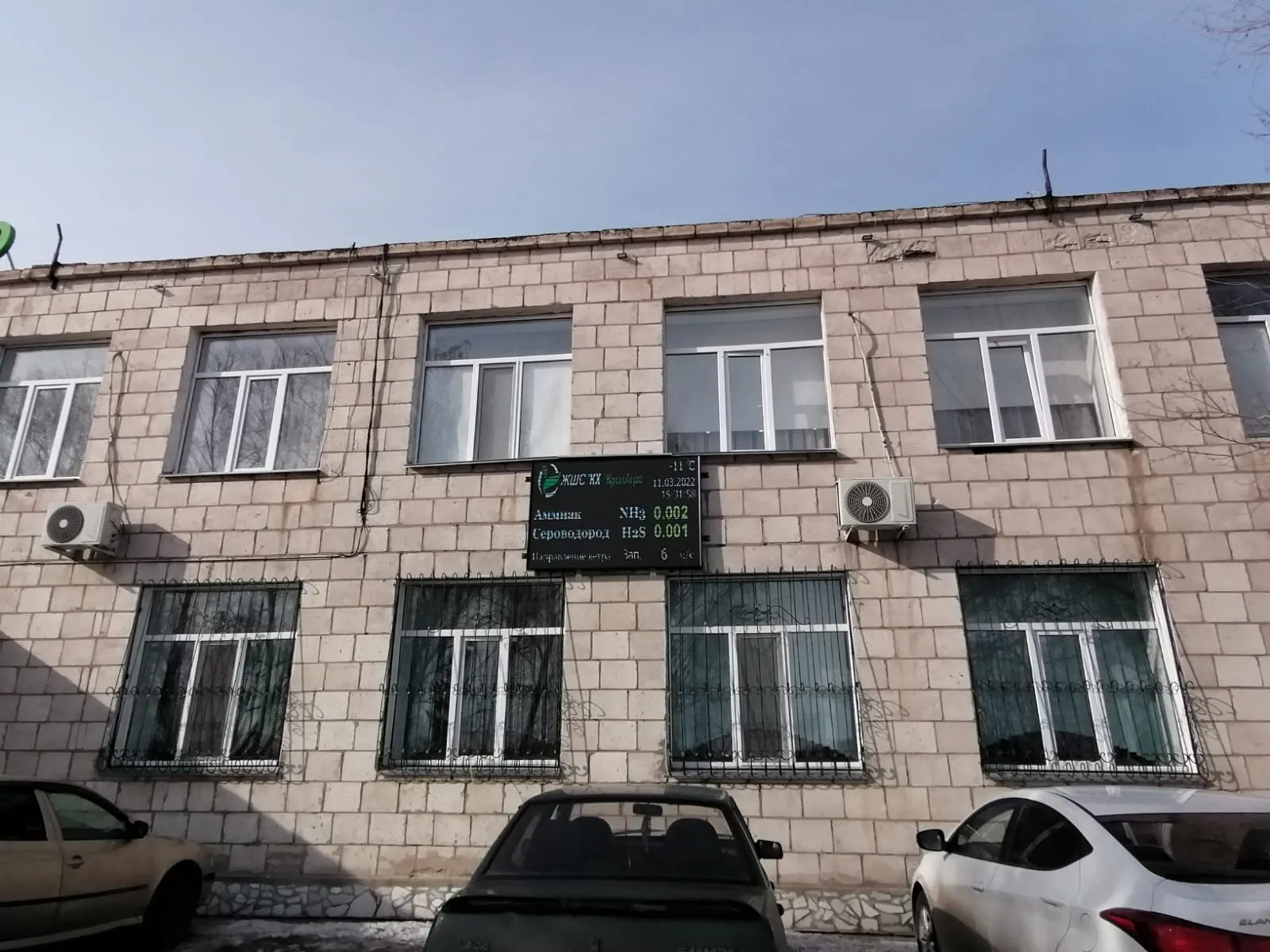

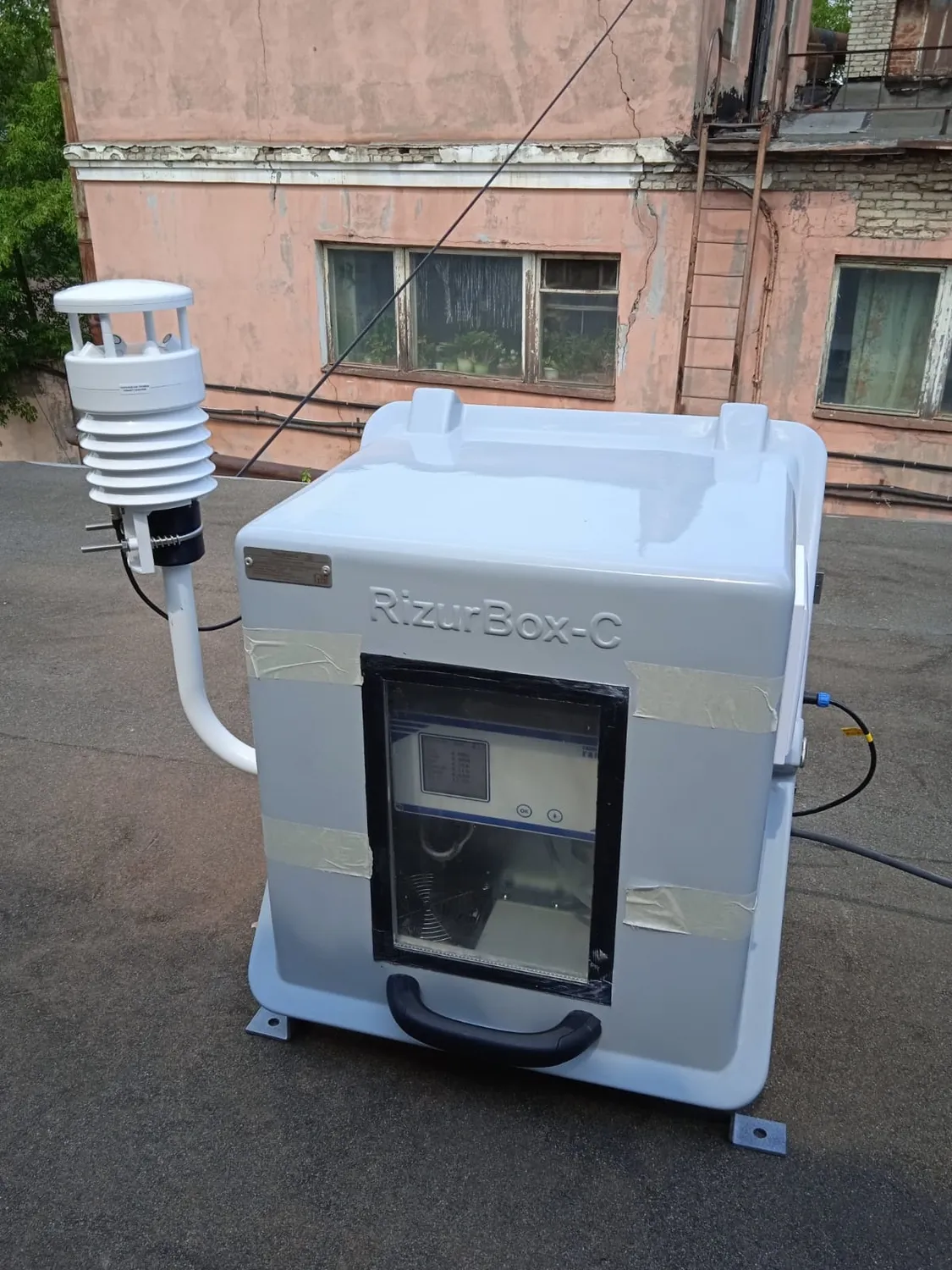

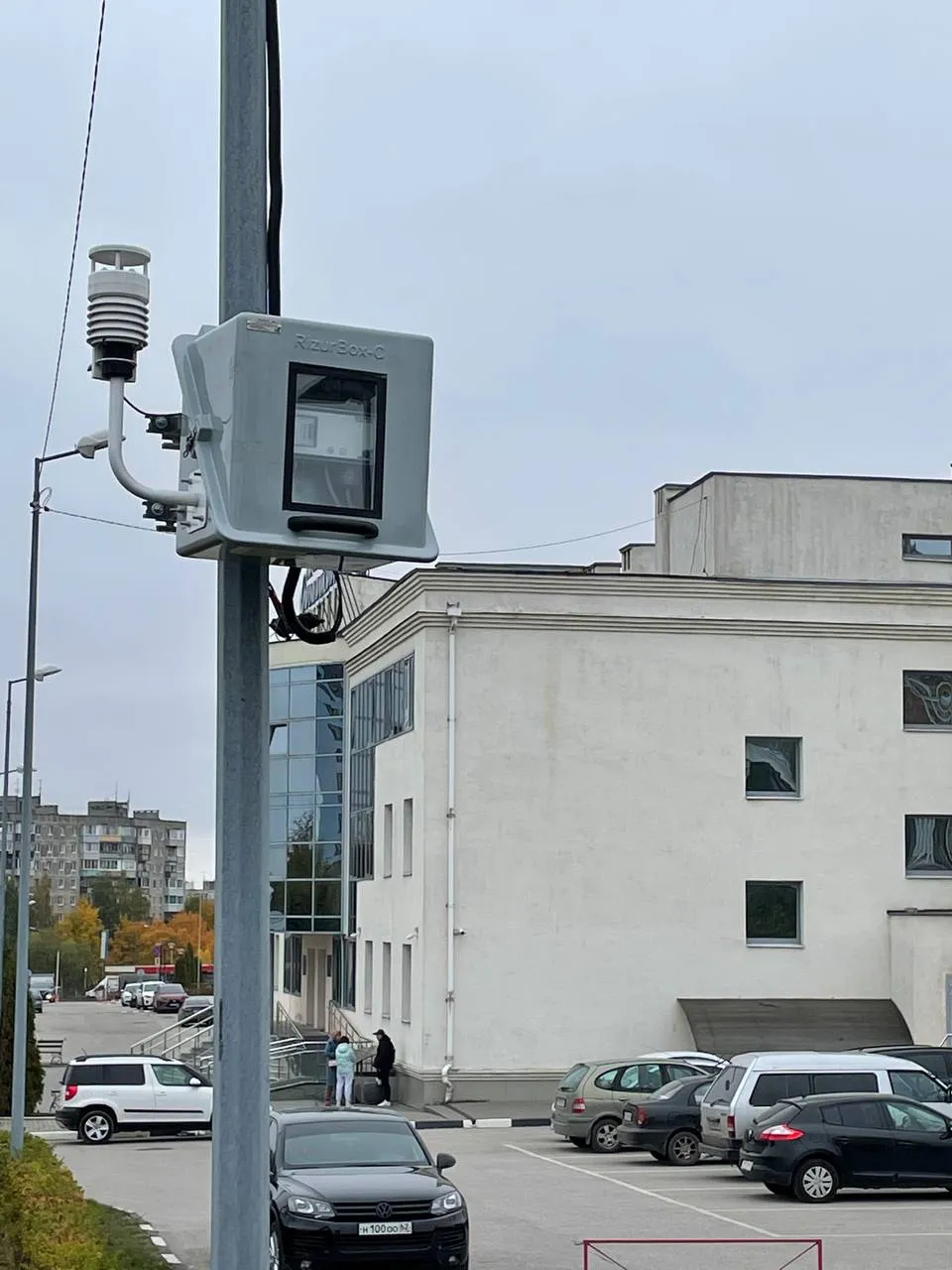

Система контроля качества воздуха (СККВ) «Атмосфера» предназначена для контроля загрязняющих веществ в атмосферном воздухе, а также измерения температуры воздуха, относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, интенсивности атмосферных осадков.
Область применения: отрасли промышленности и народного хозяйства, общественный и государственный экологический контроль, мониторинга атмосферного воздуха в населенных пунктах, на мусорных полигонах, перерабатывающих комбинатах и автомагистралях, на стройплощадках и др.
Система обеспечивает:
- автоматическое измерение концентрации вредных веществ
- автоматическое измерение метеопараметров окружающей среды (температура, относительная влажность воздуха, атмосферное давление, скорость и направление воздушного потока, интенсивность атмосферных осадков);
- сбор, хранение, обработку и передачу информации об измеренных значениях;

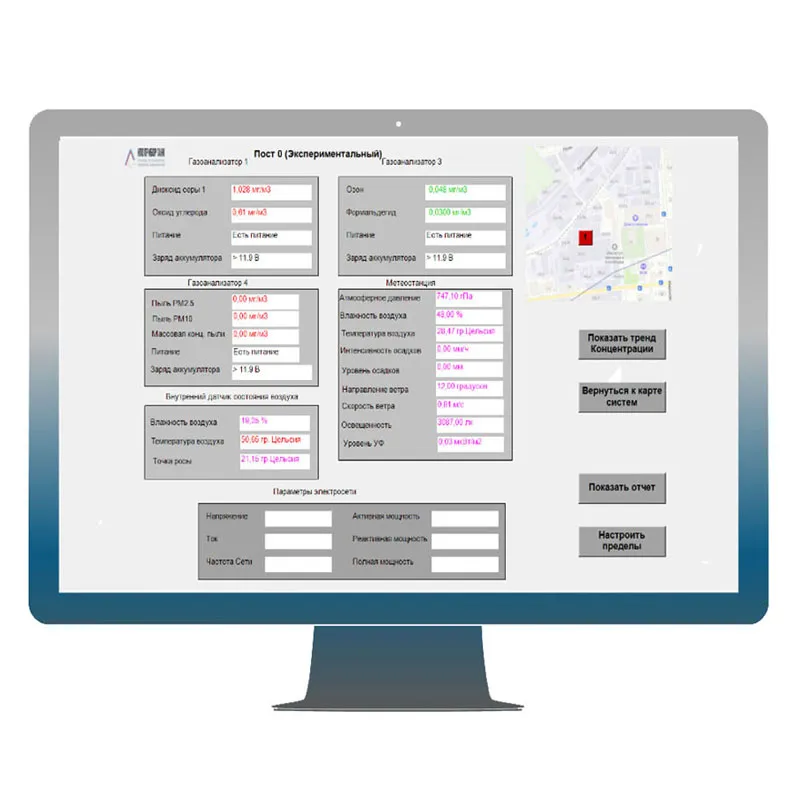

- клиентское программное обеспечение
- на базе газоанализаторов ГАНК-4РБс и/или ГАНК-4Ф

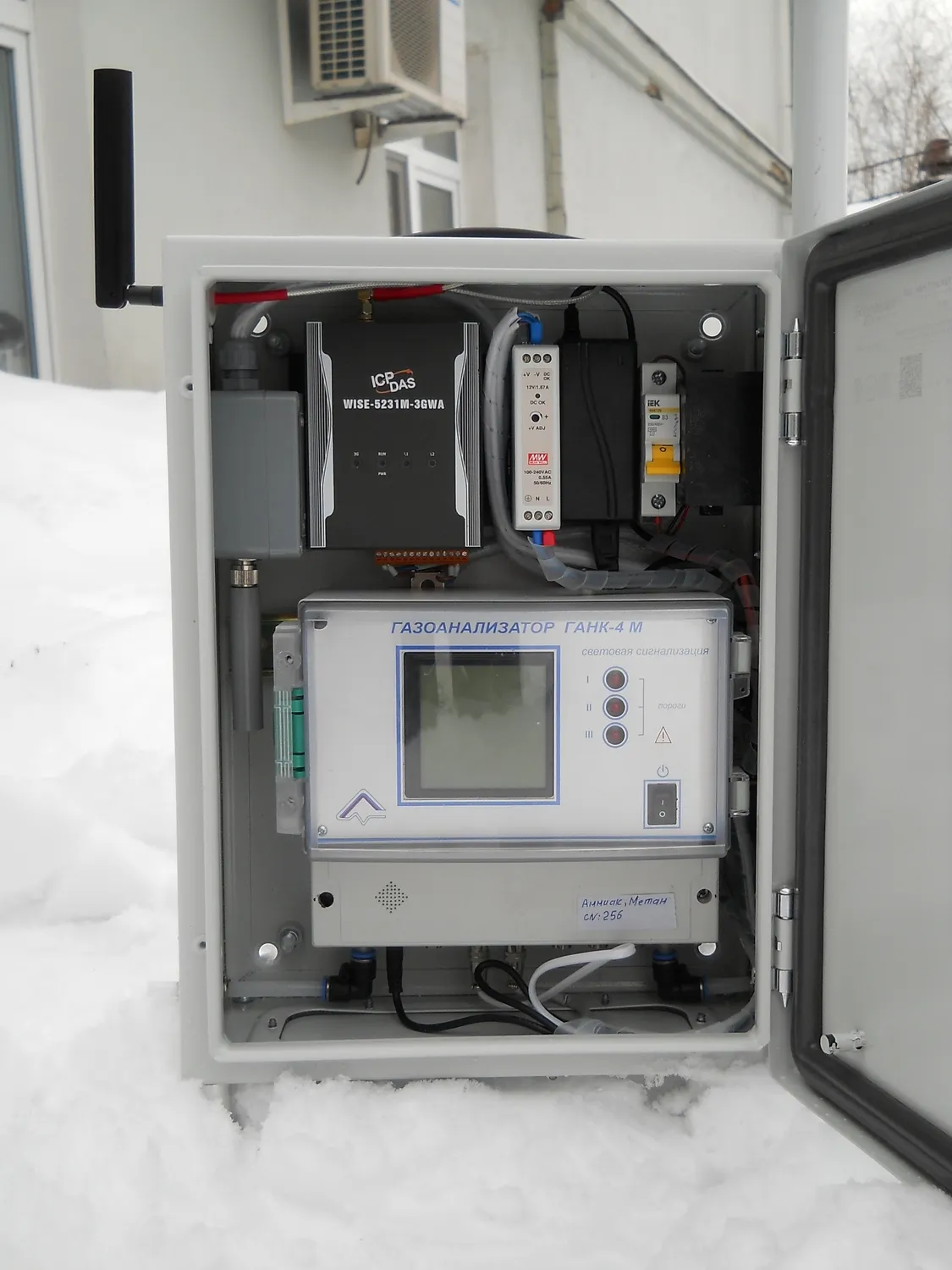

Варианты исполнения СККВ

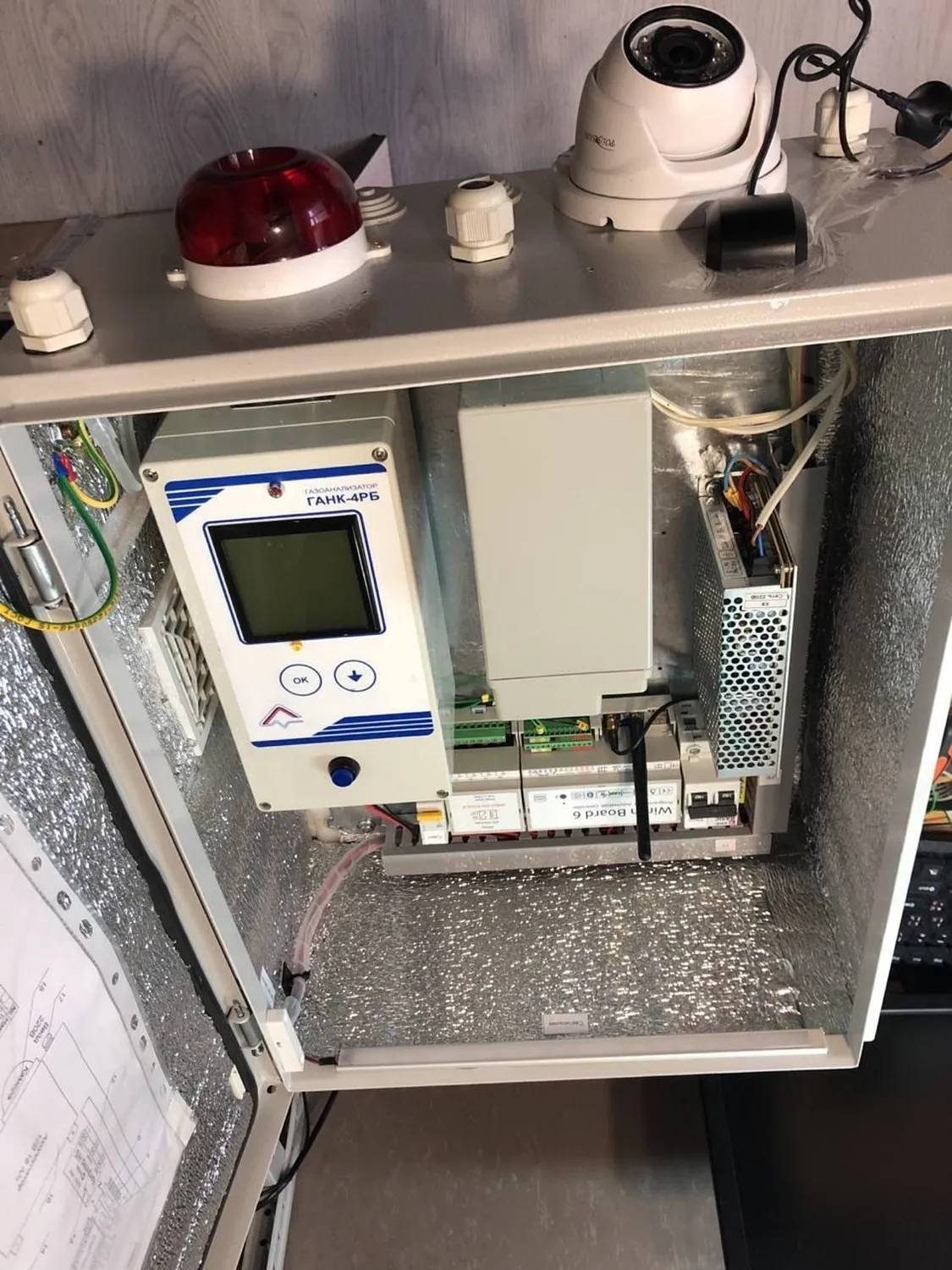

| На базе газоанализаторов ГАНК-4Рбс (вещества на датчиках) |
На базе газоанализаторов ГАНК-4Ф (вещества на химкассетах) |
|---|---|
Измеряемые с помощью датчиков (сенсоров) вещества:
|
Измеряемые с помощью химленты вещества:
|
Технические характеристики
| Характеристика | Значение |
|---|---|
| Способ забора пробы | принудительный |
| Режим работы | непрерывный |
| Напряжение электропитания от сети переменного тока с частотой 50 Гц, В | 230 ± 10% |
| Мощность потребления, не более, В∙А | 800 |
|
Характеристики АКБ: - емкость1 ; - выходное напряжение. |
12 Ач 13,8 В |
| Продолжительность работы при автономном питании от АКБ при температуре окружающей среды выше плюс 20 ºС, ч | до 6 2 |
| Передача данных (определяется комплектацией) |
- проводная - беспроводная |
| Тип охлаждения (определяется комплектацией) |
- вентиляция - кондиционер |
| Температура внутри термошкафа, °С | от + 20 до + 25 |
| Система пробоподготовки (определяется комплектацией) |
- змеевик; - пробоотборный зонд |
| Степень пыле- и влагозащиты оболочки в соответствии с ГОСТ 14254-2015 | IP54 |
|
Габариты, мм, не более: - без кондиционера - с кондиционером |
500×400×300 700×600×600 |
| Масса, (кг) |
определяется комплектацией оборудования Поста |
|
1 Емкость зависит от установленной АКБ. 2 Продолжительность работы при автономном питании зависит от емкости АКБ, количества подключенных устройств и условий эксплуатации. |
|
Устройство и работа Поста
Проба анализируемого воздуха принудительно, посредством встроенного в газоанализаторы насоса поступает в газовую магистраль Поста, где фильтруется и приводится к рабочей температуре.
Подготовленная проба воздуха поступает в газоанализаторы, где проводится количественный анализ содержания в воздухе загрязняющих веществ. Результаты анализа записывается в память газоанализатора для их последующей передачи в системы верхнего уровня.
Передача накопленной информации осуществляется посредством мобильной сети стандарта 4G GSM.

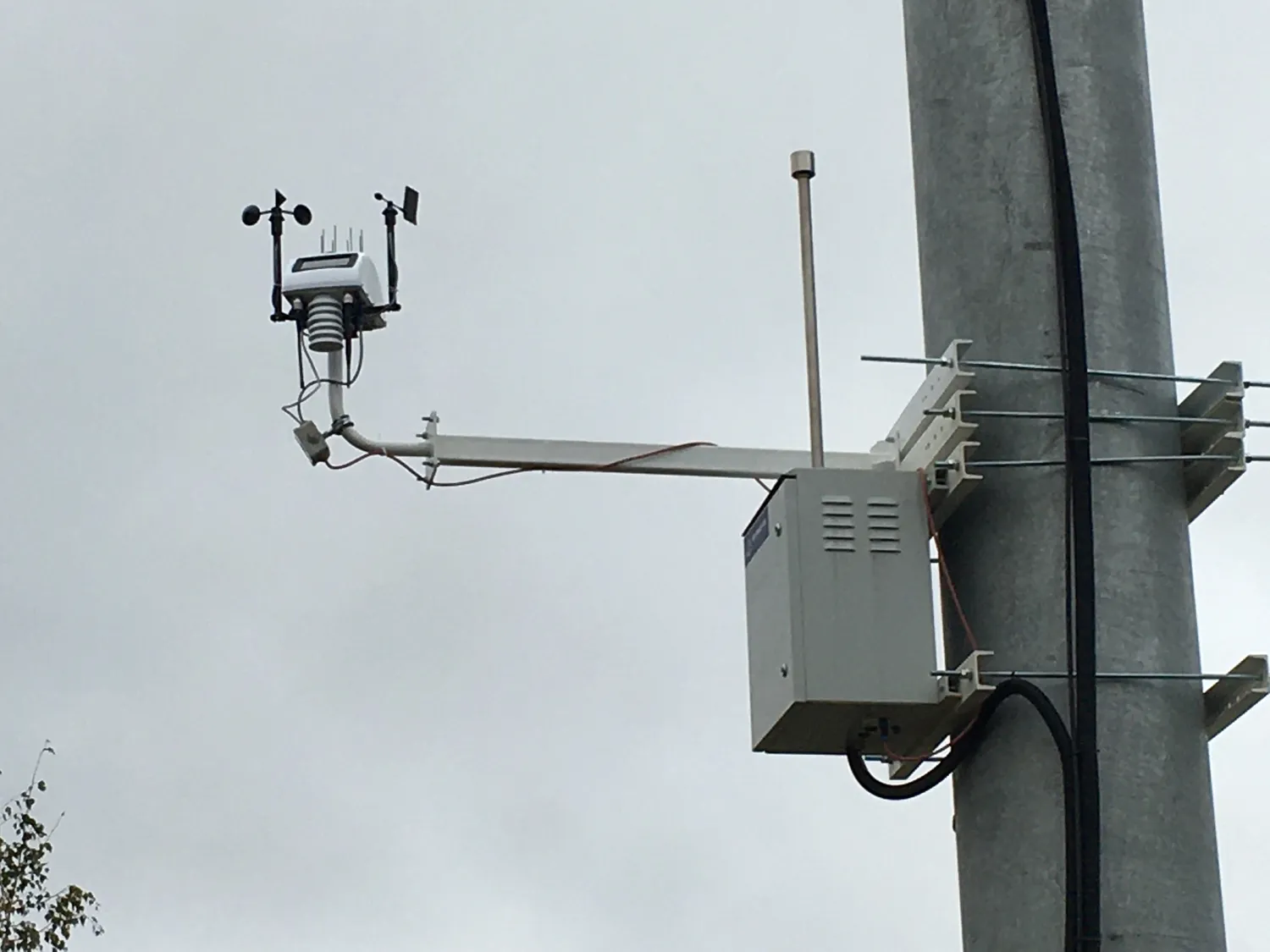

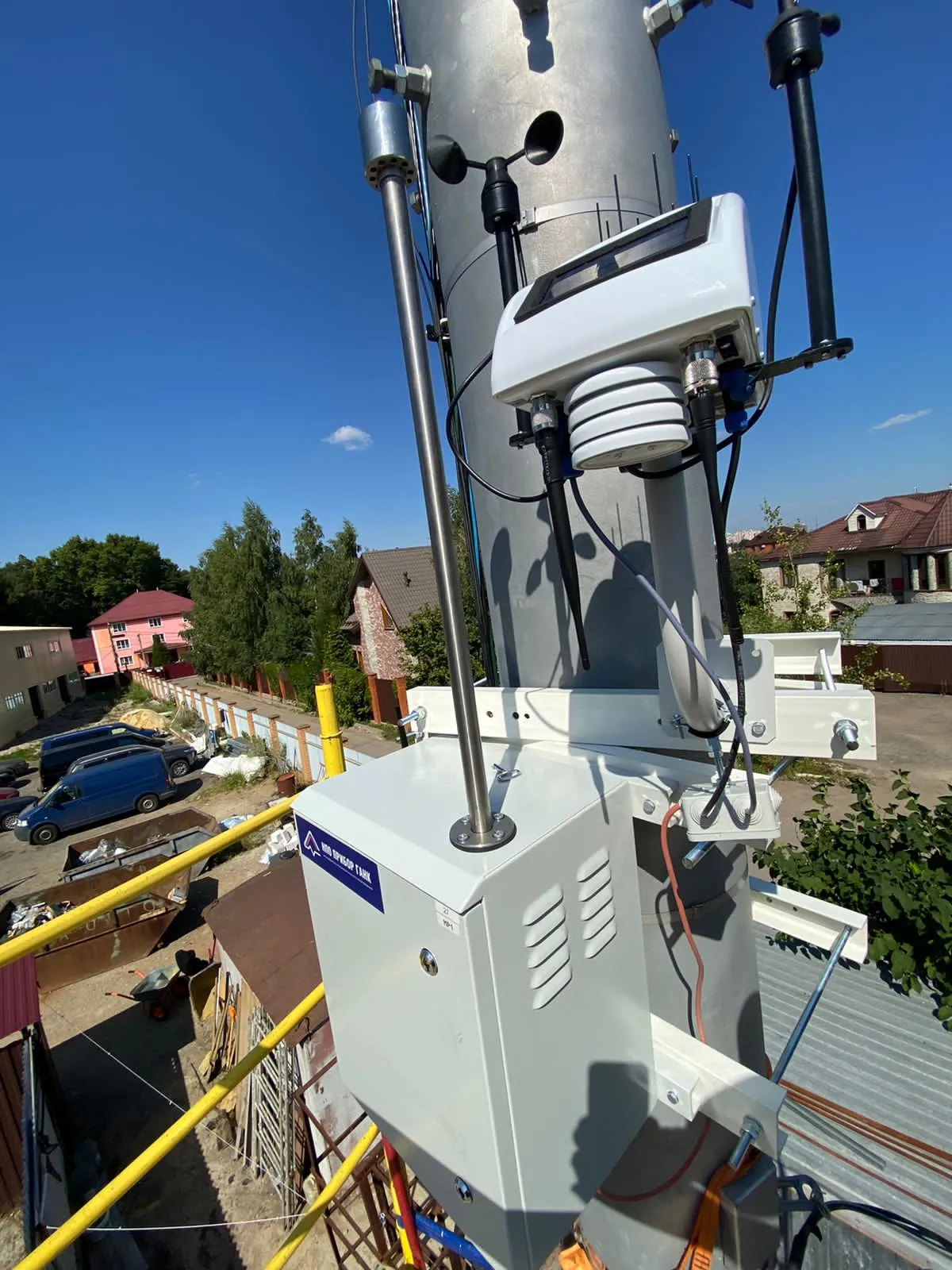

Пост представляет собой термошкаф с установленными снаружи и внутри него элементами.
Средствами измерения являются газоанализаторы и дополнительное оборудование, входящие в состав Поста.

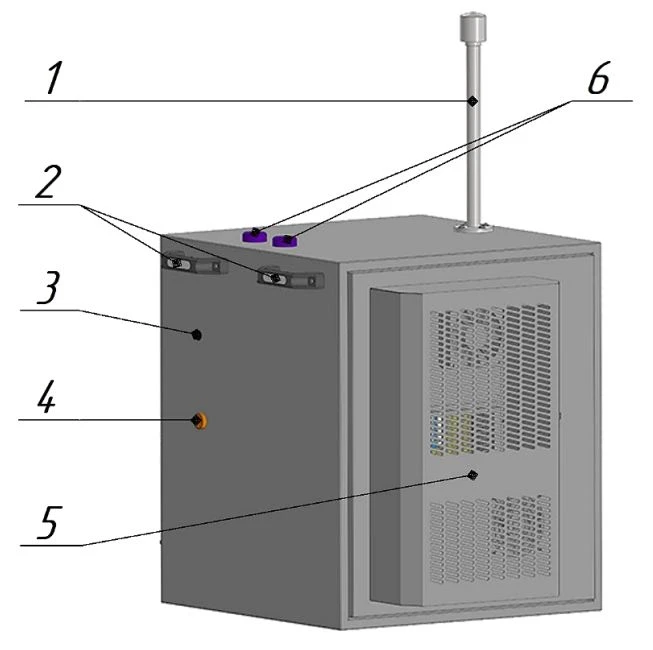

Пост в сборе – вид слева
- Зонд для отбора пробы воздуха;
- Ручки для переноски Поста;
- Разъем для подключения метеостанции;
- Входное отверстие для забора пробы пыли;
- Дверца термошкафа с установленным кондиционером;
- Антенны стандарта GSM.

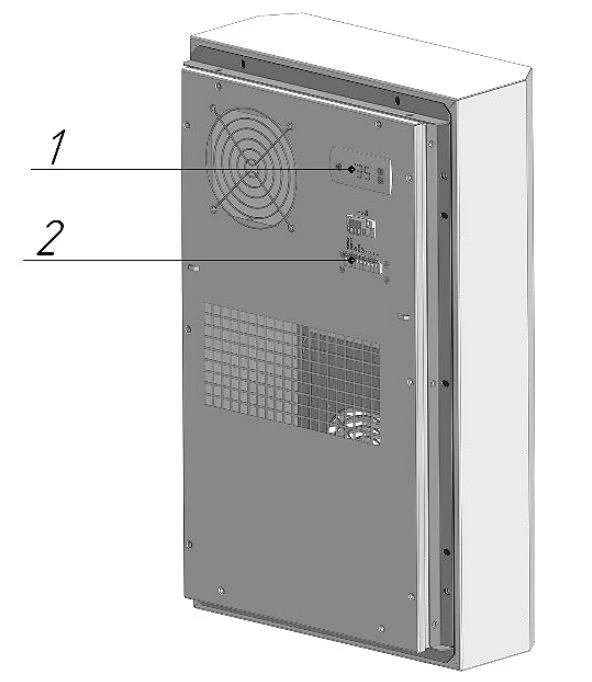

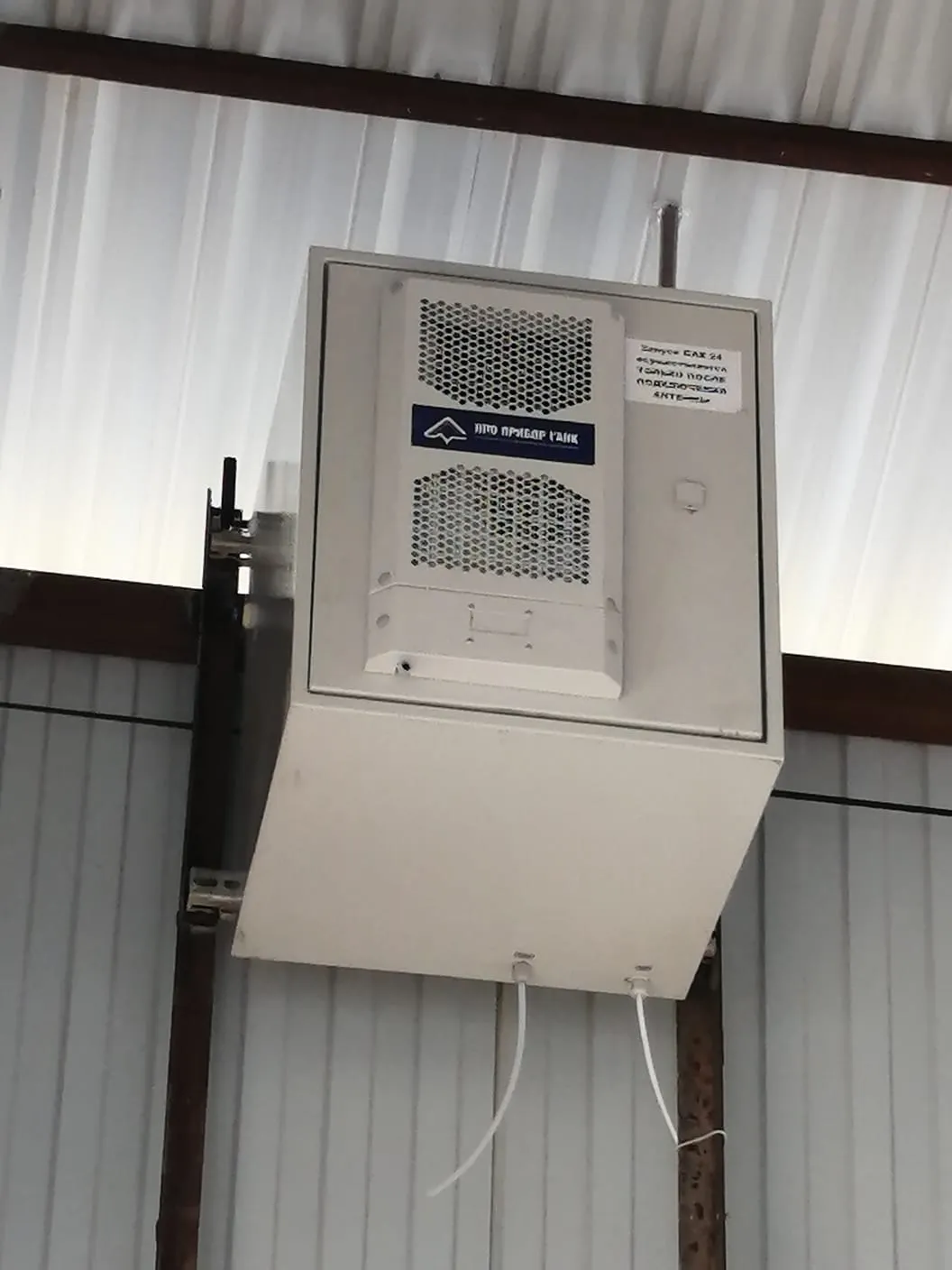

Дверца термошкафа с установленным кондиционером
- Панель установки параметров работы кондиционера;
- Клеммы подключения электропитания кондиционера

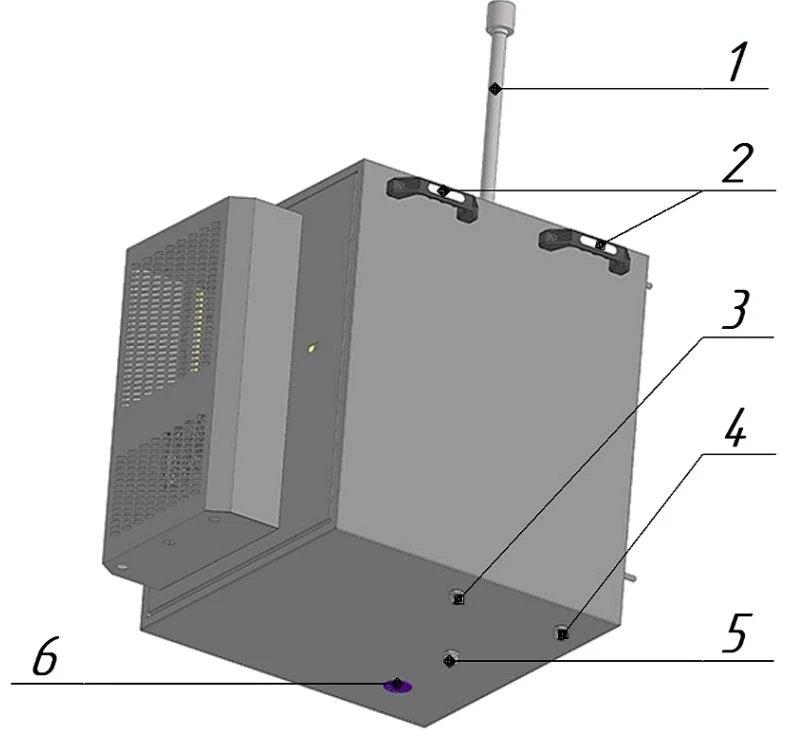

Пост в сборе – вид снизу
- Зонд для отбора пробы воздуха;
- Ручки для переноски Поста;
- Трубка сброса конденсата;
- Трубка вывода газовой пробы;
- Ввод кабеля питания (220 В, 50 Гц);
- Отверстие канала вывода пробы пыли.
Пост в сборе – внутренний вид слева
- фильтр очистки пробы воздуха;
- модуль подготовки пробы воздуха и «установки нуля» шкалы газоанализаторов – модуль «УНО»;
- емкость увлажнителя модуля «УНО»;
- фрагмент газовой магистрали Поста.

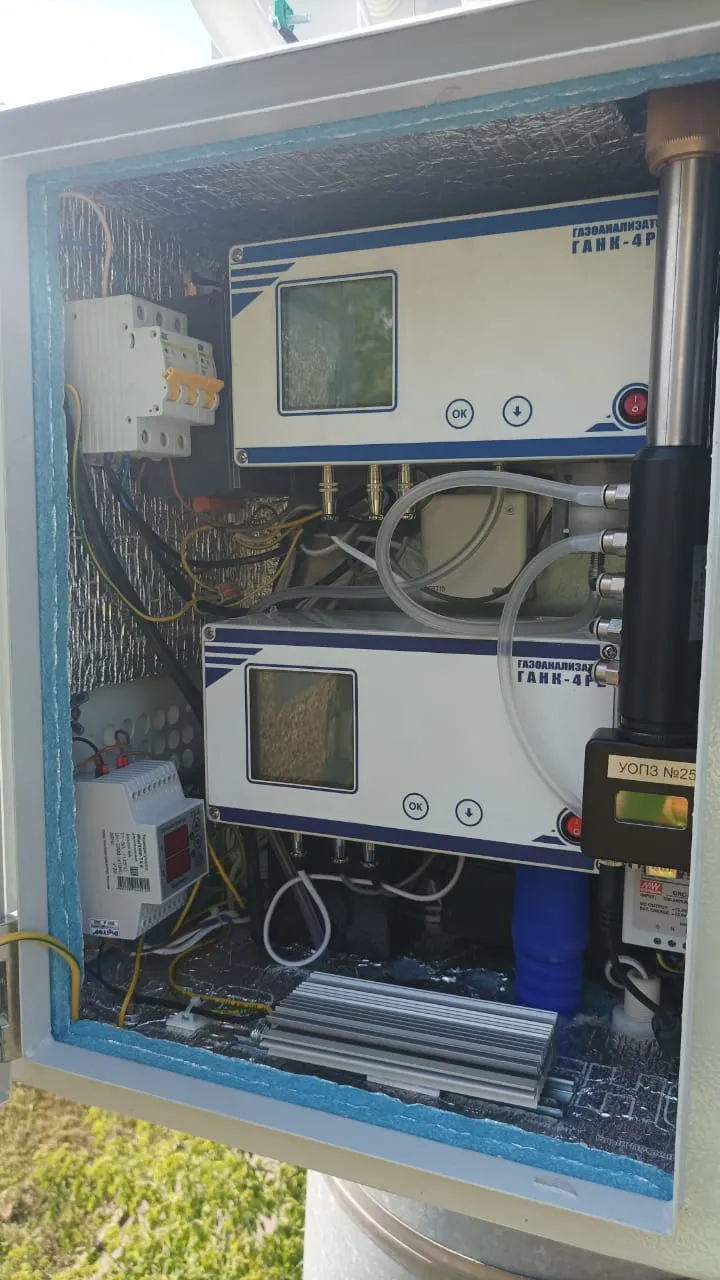

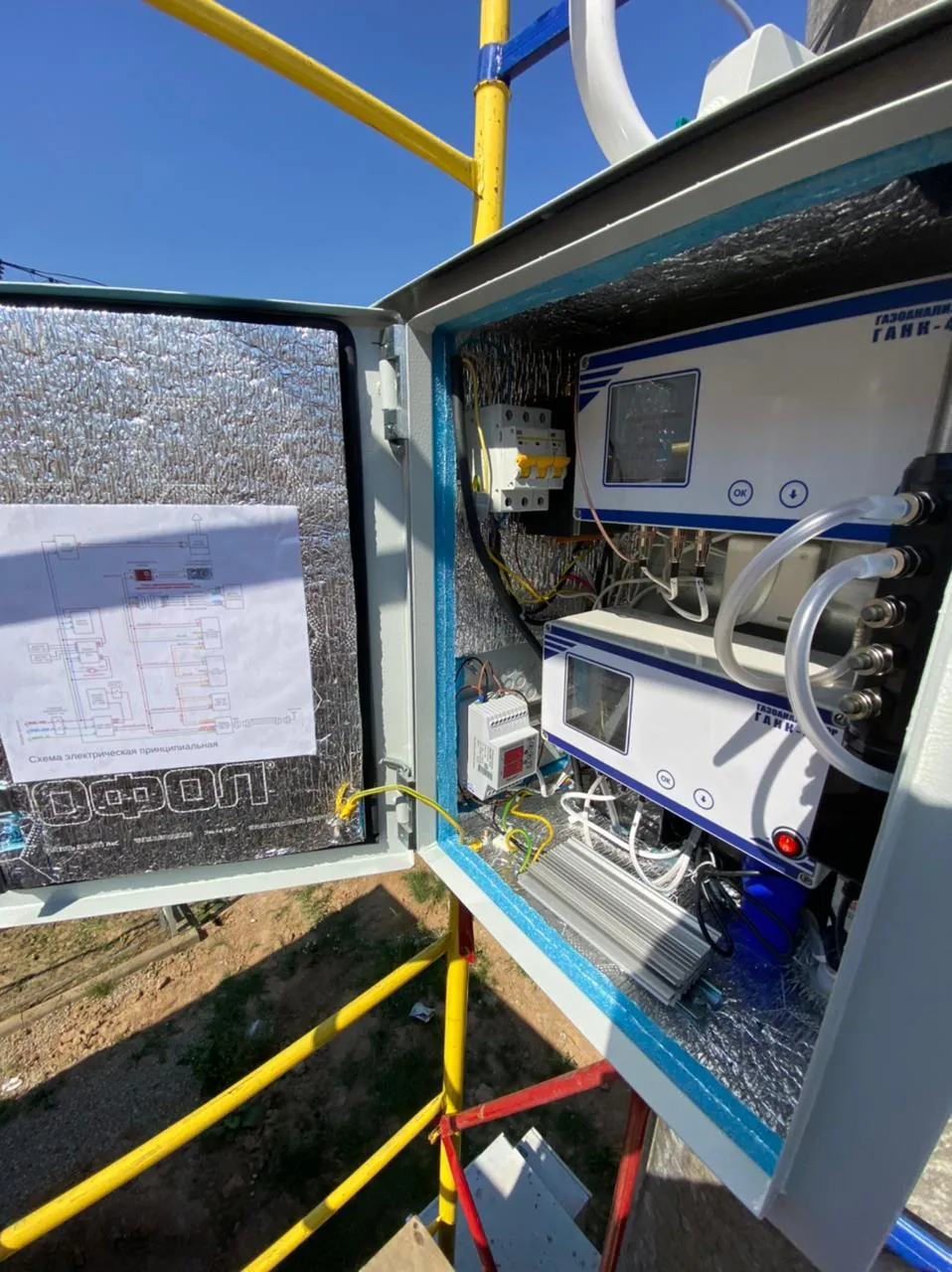

Пост в сборе – внутренний вид справа
- газоанализаторы;
- гофрированный патрубок вывода пробы пыли;
- нагревательные элементы системы обогрева Поста;
- аккумуляторная батарея.

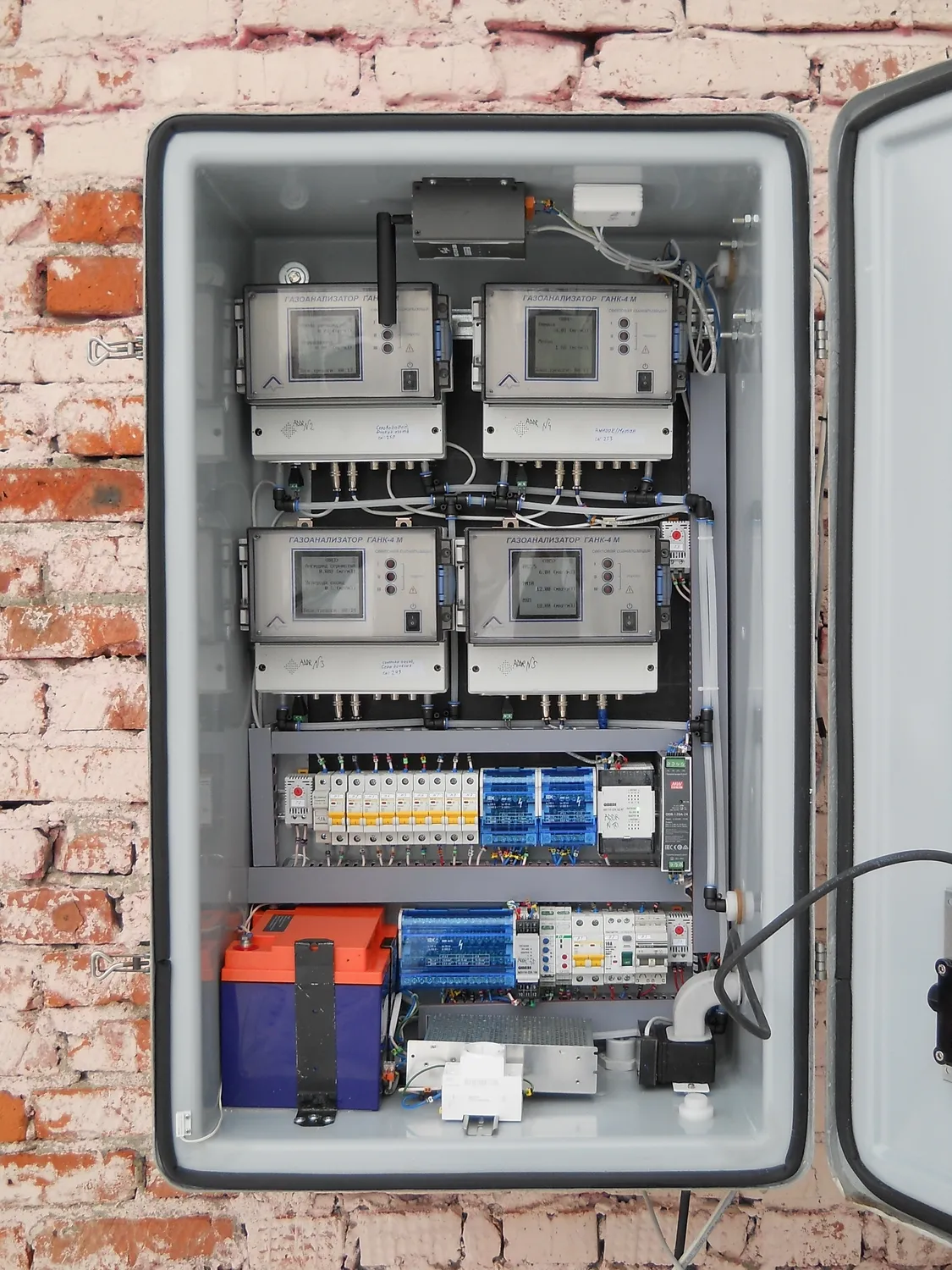

Состав монтажной панели оборудования Поста
- - монтажная панель;
- передняя панель;
- газоанализаторы ГАНК-4РБс;
- газоанализатор ГАНК-4РБс (пыль);
- устройство сбора, хранения, обработки и передачи данных – УСХОПД;
- контроллер-анализатор питания;
- модуль реле;
- фрагмент газовой магистрали Поста;
- шина заземления;
- автомат вводной;
- ограничитель импульсных перенапряжений;
- автоматический выключатель линии питания кондиционера;
- термостат системы обогрева Поста;
- фильтр сетевых помех;
- детектор сетевого напряжения;
- автоматический выключатель АКБ.

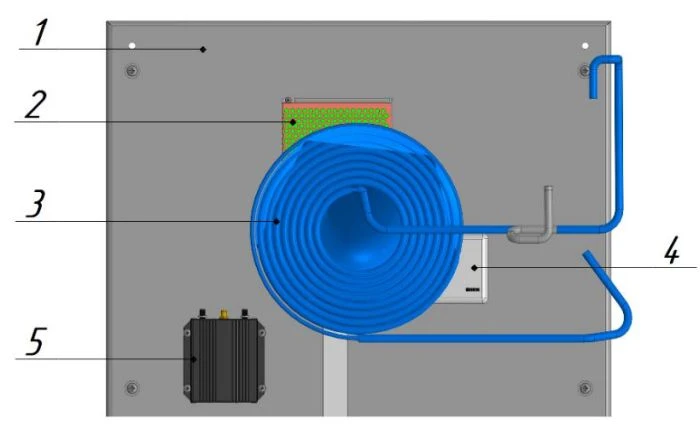

Элементы монтажной панели Поста
- монтажная панель;
- блок питания электронных элементов Поста;
- змеевик спиральный – газовая магистраль Поста;
- датчик (преобразователь) влажности и температуры воздуха;
- 4G роутер (модем).
Модуль «УНО»
- ввод/вывод газовой пробы;
- вывод конденсата;
- органы управления модулем;
- емкость увлажнителя.

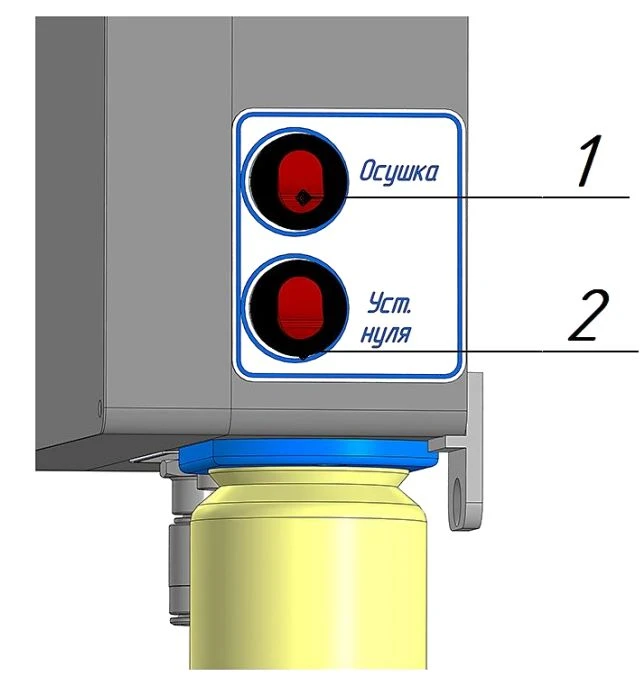

Панель выключателей модуля «УНО»
- Включение/Выключение подготовки пробы воздуха в постоянном режиме;
- Включение/Выключение подготовки «чистого воздуха» для системы «установки нуля» шкалы газоанализаторов в ручном режиме.
Модуль «УНО» вид снизу
- разъем подключения электропитания;
- интерфейсный разъем RS-485.
Комплект поставки
| Обозначение | Наименование изделия | Кол-во |
|---|---|---|
| Газоанализатор универсальный ГАНК-4 (включая пылемер) | от 1 до 4 | |
| Зонд пробоотборный (опционально) | 1 | |
| Антенна передающая (4G) (опционально) | 2 | |
| Метеостанция (опционально) | 1 | |
| Рама монтажная | 1 | |
| Комплект крепления | 1 | |
| Ключ специальный для демонтажа газоанализатора | 1 | |
| КПГУ1013.00.00.000РЭ | Руководство по эксплуатации Поста | 1 |
| КПГУ1013.00.00.000ПС | Паспорт | 1 |
| КПГУ.413322.002РЭ | Руководство по эксплуатации газоанализаторов | 1 |
| Упаковка | 1 |
