Предназначен для непрерывного автоматического мониторинга параметров атмосферы на заданной территории, в том числе для экологического патрулирования объектов I, II и III категорий НВОС. В том числе в местах с прямой опасностью для жизни человека.
- Непрерывный автоматический контроль параметров воздуха, фото- видеофиксация событий, микрофон, динамики;
- Экопатрулирование под управлением оператора, и по заранее запрограммированному маршруту;
- Возможность оснащения датчиками химического и радиационного контроля;
- Возможность интеграции в газоаналитическую сеть, и в любую уже существующую городскую или промышленную информационную систему;
- Мониторинг в условиях создающих реальную опасность жизни и здоровью человека:
- Высокие концентрации ядовитого газа;
- Высокие уровни радиации;
- Особо опасная обстановка (опасность обвала, взрыва).
- Ведение удаленной химической разведки и слежение за уровнями сильнодействующих ядовитых веществ;
- Визуальная система навигации, в сочетании со спутниковой коррекцией и системой обнаружения препятствий на основе технического стереозрения
КОМПАКТНОСТЬ
Малогабаритный корпус 780×1420×820 мм. Проходной клиренс 210 мм.
ФУНКЦИОНАЛЬНОСТЬ
Дооснащение метеодатчиками, датчиками радиации, фото- и видеофиксацией.
АВТОНОМНОСТЬ
Удалённое управление оператором. Запас хода 20 км / 5 часов. Самозарядка без участия человека.
ВЫСОКАЯ ТОЧНОСТЬ
Чувствительность к низким концентрациям веществ с сохранением продолжительной стабильности показаний.
СОВМЕСТИМОСТЬ
Совместимость с любыми типами вторичных устройств и аналитических систем.
СИСТЕМА ПРОБООТБОРА
С термостабилизацией, блоком осушки и увлажнения пробы, а также функцией автоустановки нуля.
ПРОДВИНУТЫЙ ИИ
Обнаружение и объезд препятствий инфракрасная ночная камера спутниковая навигационная система автопатрулирование.
ТЕРМОСТАБИЛИЗАЦИЯ
Работа в широком диапазоне температур от −25 до +50 °C (до −40…+45 °C в исполнении «Север»).
«ЭКОБОТ-ЛАБОРАНТ» на выставке НЕФТЕГАЗ-2025

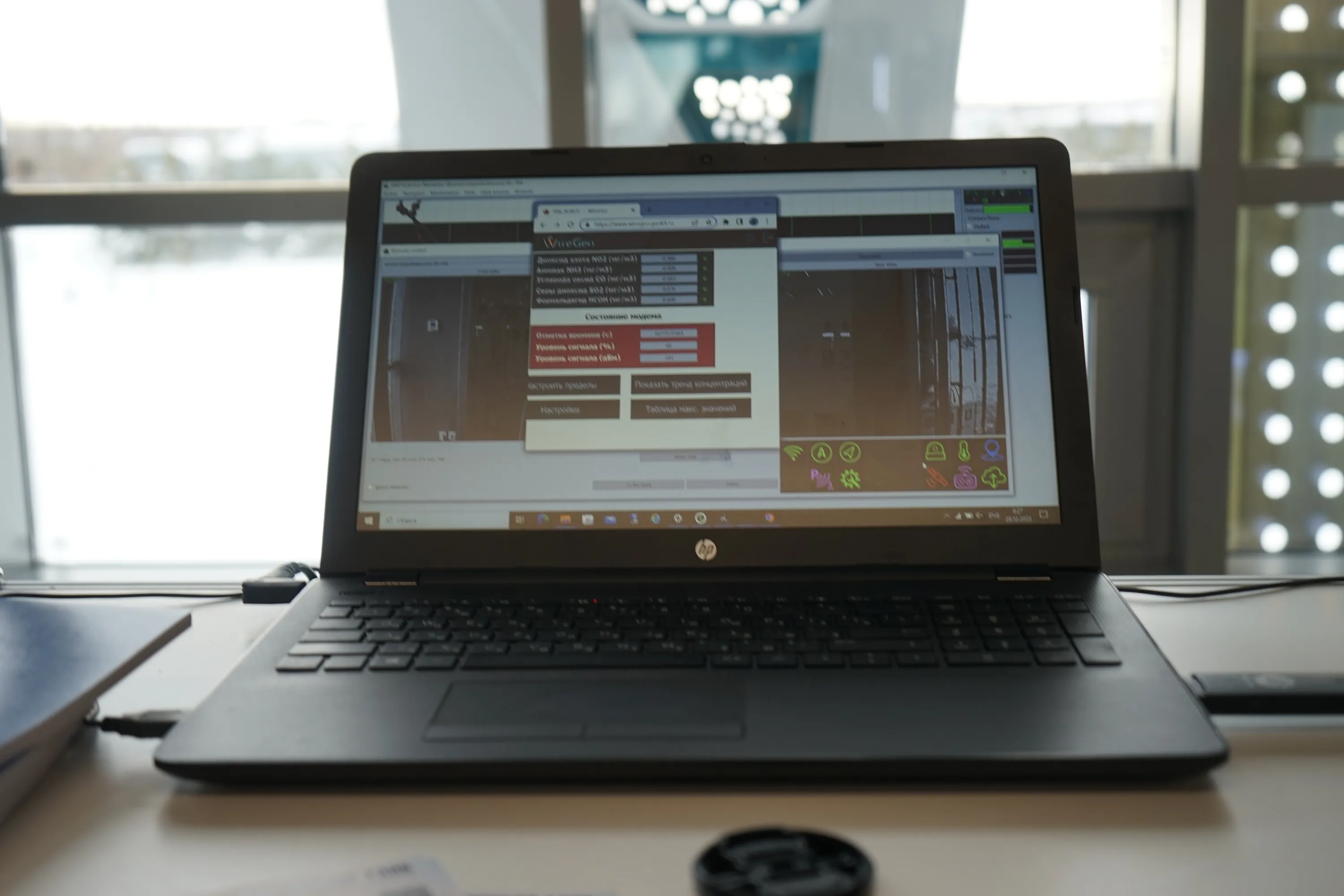

Программное обеспечение клиентской части
В режиме реального времени позволяет просматривать результаты текущих и архивных значений, в различных форматах визуализации (таблицы, графики, диаграммы) и проводить аналитические исследования.
Работа проста, удобна, интуитивно понятна, позволяет контролировать состояния системы в целом, и управлять отдельно каждым измерительным модулем. Установка различных режимов оповещения (SMS, E-mail рассылка) и алгоритма действий при достижении настроенных порогов уровня концентрации газов.
Сбор данных на энергонезависимую память и их передача общим пакетом на сервер после аварийного отключения питания либо отсутствия сети передачи данных.
Описание программного обеспечения – WireGeo ▼
Осуществляемый оборудованием Модуля автоматический контроль состояния атмосферного воздуха посредством непрерывного измерения газоанализаторами концентраций газообразных примесей и аэрозолей создает объем информации для ее последующего анализа.
Удаленный доступ к оперативной и сохраненной в памяти газоанализаторов информации осуществляется посредством сети Internet с сайта, расположенного по адресу: http://wiregeo.gank4.ru/.
В адресной строке любого Internet браузера, используя персональный компьютер, подключенный к сети Internet достаточно набрать указанный выше адрес.
На экране компьютера появится диалоговое окно идентификации пользователя, подключающегося к сайту.
В поле «Логин» нужно ввести ранее зарегистрирован- ное имя пользователя, в поле «Пароль» - сформированный при регистрации набор уникальных знаков, предназначенных для подтверждения личности. Сочетание полей «Логин» и «Пароль» принято называть «Аккаунт». Далее, используя манипулятор «мышь», необходимо «нажать» экранную кнопку «Вход» или клавишу «Enter (¿)» на клавиатуре компьютера.
Если введен верный аккаунт на экране компьютера отобразится главное окно системы. Если введен неверный аккаунт никакого сообщения об ошибке выдано не будет. Поля введенного аккаунта очистятся, что позволит повторить ввод регистрационных данных. Ограничение на количество попыток входа в систему не предусмотрено.

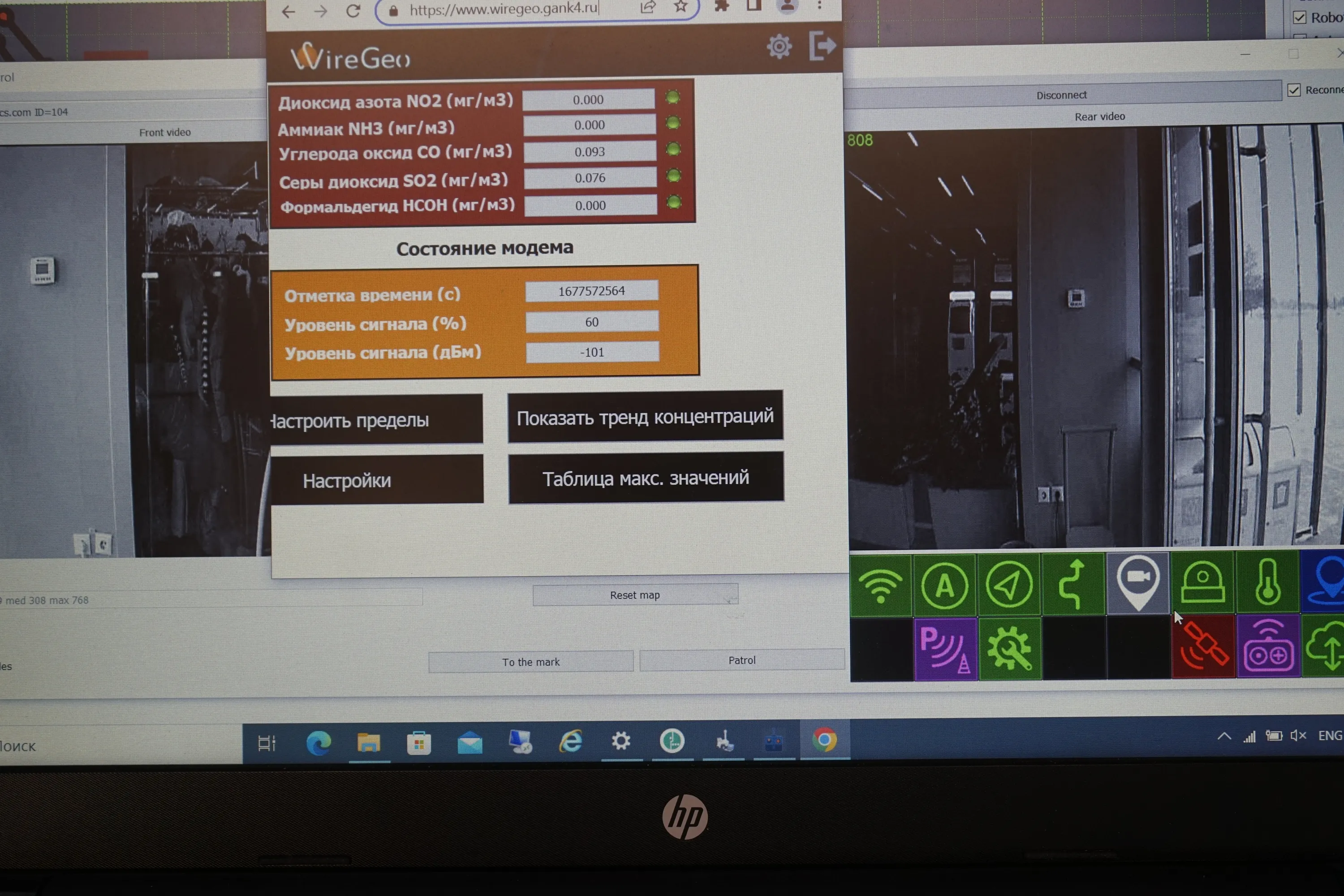

На главном экране в режиме реального времени отображаются значения концентраций измеряемых веществ, служебные параметры (температура и влажность внутри Модуля, состояние некоторых узлов), а также кнопки перехода на другие страницы: «Таблица значений», «Тренд концентраций», «Настроить пределы», «Настройки». Вид главной страницы формируется специализированным ПО – конструктор сайта, доступ к которому регистрируется отдельно.
Тренд концентраций
«Нажав» экранную кнопку «Тренд концентраций» на экран компьютера будет выведен график значений концентрации контролируемых веществ.
В нижней строке графика отображается список контролируемых веществ, выбор которых манипулятором «мышь» выводит график изменения концентраций конкретного контролируемого вещества.
В полях экрана, отображающих даты можно задать период выборки значений и на графике увидеть тенденцию изменений концентрации контролируемого вещества за выбранный период. Рекомендуется выбирать период не больше трех суток, так как существуют технологические ограничения.
Таблица значений
«Нажав» экранную кнопку «Таблица значений» на экран компьютера будет выведена таблица сохраненных значений концентрации контролируемых веществ за определенный период. Как и в окне «Тренд концентраций» в полях даты можно задать период выборки.
Настройки пределов
«Нажав» экранную кнопку «Настроить пределы» на экране компьютера отразится диалоговое окно, с помощью которого задаются пороговые значения концентраций контролируемых веществ.
Кнопка «Полная перезагрузка» приводит к выключе- нию и последующему включению газоанализаторов, метеостанции, 4G-модема и блока осушки пробы. В нормальном состоянии эта кнопка отражается красным цветом. Кнопка «Установка нуля» запускает автоматический цикл мероприятий, состоящих из продувки газового тракта очищенным и подготовленным воздухом, подача команды газоанализаторам на «установку нуля» и возврат всех узлов Модуля в исходное состояние.
Не рекомендуется проводить установку нуля чаще одного раза в сутки без веских причин. В нормальном состоянии кнопка «Установкануля» – красная.
По «нажатию» экранной кнопки «Назад» осуществляется запоминание введенной в диалоговых окнах информации и возврат на главный экран ПО
Устройство и принцип работы модуля
Проба анализируемого воздуха принудительно, посредством встроенного в газоанализаторы насоса через зонд пробоотборный поступает в газовую магистраль Модуля, где приводится к рабочей температуре.
Подготовленная проба воздуха поступает в газоанализаторы, где проводится количественный анализ содержания в воздухе загрязняющих веществ. Результаты анализа записываются в память газоанализаторов для их последующей передачи в системы верхнего информационного уровня.
Передача накопленной информации осуществляется посредством мобильной сети стандарта 4G GSM.
Модуль представляет собой горизонтально расположенный шкаф с установленными внутри него элементами.
Средствами измерения являются газоанализаторы, входящие в состав Модуля.
После включения работа модуля осуществляется полностью в автоматическом режиме.
Внутренний вид модуля
- Газоанализатор;
- элементы газовой маги- страли Модуля;
- терморегулятор микроклимата Модуля;
- Газоанализатор;
- 4G модем/маршрутизатор;
- Датчик влажности и температуры;
- Штуцеры входа/выхода пробы воздуха;
- Элементы подсистемы установки нуля шкалы газоанализаторов;
- Выключатель под- системы установки нуля;
- Вентилятор и воздуховод подсистемы охлаждения Модуля;
- Вентилятор подсистемы нагрева воздуха внутри Модуля;
- Устройство сбора, хранения, обработки и передачи данных – УСХОПД
- Контроллер подсистемы электропитания Модуля
- Выключатель электропитания Модуля.
Габаритные размеры поста «ЭКОБОТ-ЛАБОРАНТ»
Технические характеристики модуля
| Характеристика | Значение |
|---|---|
| Способ забора пробы | принудительный |
| Режим работы | непрерывный |
| Напряжение электропитания от сети по- стоянного тока, В | 24 ±10% |
| Мощность потребления, не более, Вт | 100 |
| Количество каналов обработки, не более | 16 |
| Передача данных | беспроводная |
| Степень пыле- и влагозащиты оболочки в соответствии с ГОСТ 14254-2015 | IP33 |
| Габариты, мм, не более | 500×400×170 |
| Масса, кг |
определяется комплектацией оборудования |
Технические характеристики поста
| Характеристика | Значение |
|---|---|
| Запас хода при +5° С, км | 25 |
| Скорость автоматического движения, км/час | 4 – 6 |
| Оптимальная ширина полосы движения, м | 1,2 |
| Минимальный радиус разворота, м | 3,4 |
| Максимальный преодолеваемый уклон, град | 18 |
| Высота преодолеваемой ступени, см | 10 |
| Привод движения | Задний |
| Электрическая мощность привода, Вт | 500 |
| Время заряда аккумуляторов, ч | 3 – 4 |
| Мощность зарядного устройства, кВт | 1,0 |
| Номинальный диапазон рабочих температур, °С | -20 – +45 |
| Предельный диапазон рабочих температур, °С | -35 – +55 |
| Передача данных | беспроводная |
| Тип охлаждения | вентиляция |
| Температура внутри МККВ, °С | +15 – + 30 |
| Система пробоподготовки | пробоотборный зонд |
| Питание | Зарядка от сети 220В, 50-60Гц, время автономной работы до 5 часов |
| Интерфейс | 4G Ethernet роутер: 3G/4G LTE модуль, WiFi, GPS ISM пульт дистанционного управления |
| Хранение данных | На стороннем сервере, на сервере пользователя, локально с возможностью переноса на съемный диск USB носитель, аварийное сохранение данных |
| Доп. возможности | Возможность автоматической подзарядки на "базе" без участия человека, таким образом достигается полностью удаленное управление или полностью автоматическое, автономное экопатрулирование |
| Габариты, мм, (ШхВхГ) не более | 800×1700×1450 |
| Масса, кг не более | 152 |
Комплект поставки поста «ЭКОБОТ-Лаборант»
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Робот – «Т5 Экобот» | 1 |
| 2 | A-BOX 5.0 | 1 |
| 3 | GPS базовая станция | 1 |
| 4 | Пульт управления | 1 |
| 5 | Автоматическая зарядная станция – АЗУ | 1 |
| 6 | Педаль АЗУ | 4 |
| 7 | Скат АЗУ | 4 |
| 8 | Полка АЗУ | 2 |
| 9 | Отражатели АЗУ | 2 |
| 10 | Кронштейн крепления стенки отражателя | 4 |
| 11 | Укрытие робота | 1 |
| 12 | Коврики резиновые | 6 |
| 13 | Комплект метизов укрытия робота | 1 |
| 14 | Блок питания HLG-600H-48A | 1 |
| 15 | Инструкция по сборке укрытия робота | 1 |
| 16 | Поликарбонат укрытия робота | 1 |
| 17 | Планшет | 2 |
| 18 | Колеса зимние | 4 |
| 19 | Ноутбук | 1 |
| 20 | ЗИП комплект воздуховода | 1 |
| 21 |
Мобильный роботизированный экологический пост «ЭКОБОТ-Лаборант» |
1 |
| 22 |
Модуль контроля качества воздуха «ЭКОБОТ- Лаборант» |
1 |
| 23 |
Газоанализатор универсальный ГАНК-4 |
1 |
