Термостат «ТС-1» предназначен для изоляции, обогрева, в том числе пробы анализируемого воздуха и защиты размещенного в термостате оборудования производства ООО «НПО «ПРИБОР» ГАНК» от воздействия низких температур, конденсата, ультрафиолетового излучения, атмосферных осадков, пыли и физических повреждений.
- Термостат «ТС-1» имеет климатическое исполнение УХЛ1 по ГОСТ 15150-69 с рабочим интервалом температур от -50 °С до +50 °С
- Степень пылевлагозащиты – IP65
Термостат стационарный ТС-1 активного действия предназначен для поддержания внутри рабочей камеры температуры, необходимой для нормальной работы стационарного газоанализатора ГАНК-4С, ГАНК-4М или ГАНК-4С Ex в зимних условиях при температурах от минус 50˚С до плюс 5°С.
Термостат представляет собой теплоизоляционный стеклопластиковый шкаф с откидной крышкой и смотровым окном. Поддержание рабочей температуры осуществляется с помощью встроенного обогревателя и терморегулятора, установленных внутри термостата.
Для монтажа газоанализатора стационарного ГАНК-4 установлена монтажная пластина, к которой при помощи крепежного комплекта монтируется газоанализатор
Конструкция Термостата «ТС-1

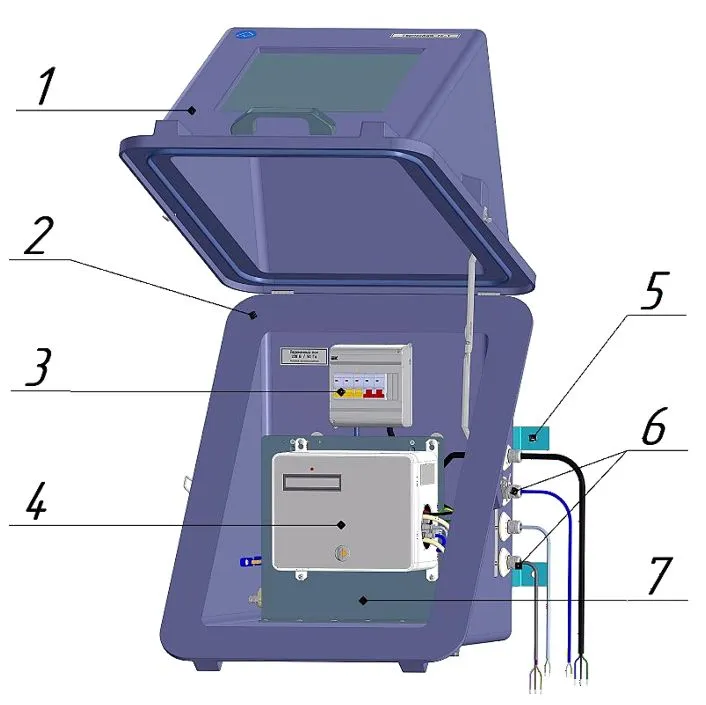

Основные элементы конструкции ТС-1
- крышка корпуса Термостата;
- корпус Термостата;
- автоматический электрический выключатель;
- газоанализатор семейства ГАНК-4;
- монтажный кронштейн;
- кабельные вводы/выводы с цанга-штуцерами;
- монтажная панель
Кабельные вводы/выводы
- газоанализатор семейства ГАНК-4;
- кабельный ввод внешней электрической сети 220 В;
- выход кабеля последовательного интерфейса RS-485;
- выход кабеля «токовой петли» 4 ¸ 20 мА;
- выход кабеля реле «сухие контакты»;
- штуцер входа пробы анализируемого воздуха.
На обратной стороне монтажной панели размещен основной элемент газовой магистрали Термостата – змеевик, с помощью которого проба воздуха приводится к рабочей температуре.
Газовая магистраль ТС-1
- кабельные вводы/выводы с цанга-штуцерами;
- штуцер входа пробы анализируемого воздуха;
- змеевик для подготовки пробы воздуха;
- штуцер выхода пробы воздуха.

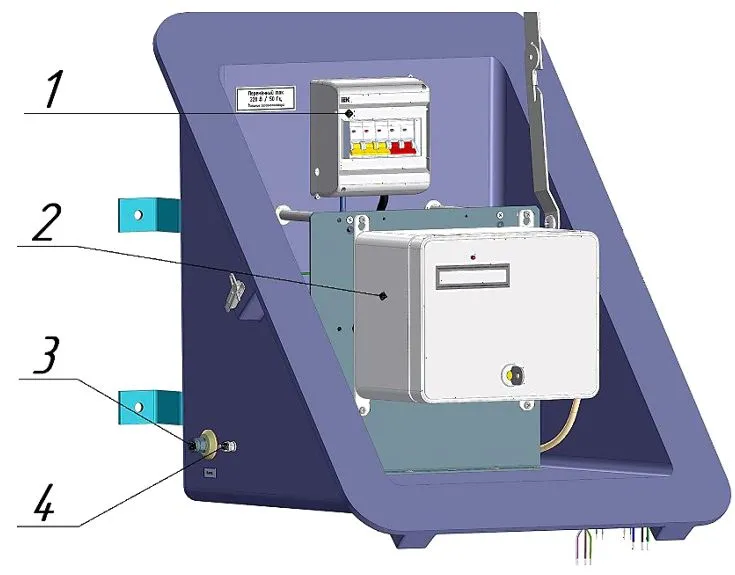

Термостат «ТС-1» вид слева
- автоматический электрический выключатель;
- газоанализатор семейства ГАНК-4;
- штуцер выхода пробы воздуха;
- датчик температуры окружающей среды
На задней стенке корпуса Термостата размещен радиатор обогревателя и блок управления – терморегулятор, с помощью которых поддерживается рабочая температура воздуха внутри корпуса ТС-1.

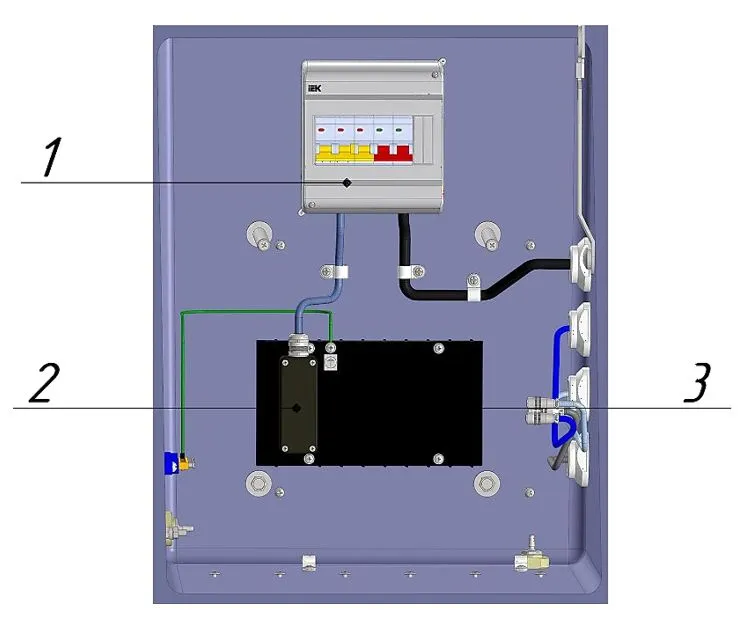

Задняя стенка ТС-1
- автоматический электрический выключатель;
- блок управления нагревателем – терморегулятор;
- нагревательный элемент – радиатор.
Габаритные размеры Термостата «ТС-1»
Схема электрического подключения
Технические характеристики термостата ТС-1:
| Характеристики | Значения |
|---|---|
| Степень взрывозащиты | II GbIIIC T6…T3 X |
| Степень оболочки корпуса согласно ГОСТ 14254-2015 | IP65 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
| Температурный класс | Т4 |
| Температура окружающего воздуха при эксплуатации | от -50 до +50 С |
| Питание от сети переменного тока | 220 В |
| Масса термостата | 12 кг |
| Габаритные размеры | 510х470х420мм |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Термостат «ТС-1» | 1 |
| 2 | Кабель питания Термостата, 1,8 м | 1 |
| 3 | Комплект крепежа 2 | 1 |
| 4 | Паспорт КПГУ.1018.00.00.000 ПС | 1 |
| 2 Перечень комплекта крепежа приведен в Приложении к настоящему Паспорту. | ||
