Трехканальный автоматический стационарный газоанализатор ГАНК-4М с принудительным отбором проб либо диффузионного типа, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ как в воздухе рабочей зоны, так и в атмосферном воздухе с целью:
- атмосферного мониторинга воздуха населенных пунктов и санитарно-защитной зоны предприятий
- оценки санитарно-гигиенического состояния воздуха
- эффективной работы передвижных и стационарных станций экомониторинга
- контроля соблюдения технологических процессов
- эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области контрольно-надзорной деятельности
- предупреждения и пресечения ЧС
Принцип работы ГАНК-4М
- принудительный забор пробы с помощью встроенного насоса, либо диффузионный способ подачи пробы
- световая и звуковая индикация при превышении ПДК
- настраиваемые три порога срабатывания: превышение 1 уровня концентрации, превышение 2 уровня концентрации, отсутствие питания, либо неисправность прибора
- отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значениях
- альтернативные методы измерений: электрохимический, термокаталитический, полупроводниковый, оптический, фотоионизационный
- температура эксплуатации от +5 до +50°С и с термостатом от -50 до +5°С
- интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»
- межповерочный интервал 1 год, срок эксплуатации не менее 8 лет
Преимущества газоанализатора ГАНК-4М
- работа в непрерывном автоматическом режиме в течение межповерочного интервала
- просмотр концентрации как на самом приборе, так и посредством специализированного ПО на рабочем месте диспетчера
- возможность изменения диапазона измерений и изменения перечня измеряемых компонентов
- наличие интерфейса RS-485 с протоколом Mobdus RTU,токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами и подачей сигнала на сигнальные устройства
- возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
- простота и удобство интеграции в существующие ИТС системы, установленные в рамках цифровых государственных программ
- возможность просмотра концентрации подключённых к сети приборов, построения аналитических графиков, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
- первичная поверка включена в стоимость газоанализатора
Уникальные измеряемые вещества: элегаз, фреоны.
Внешний вид модификации ГАНК-4М

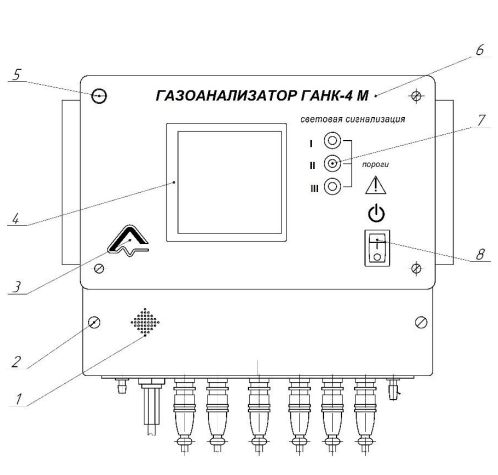

Вид спереди
- Звуковая сигнализация
- Место пломбировки нижней панели корпуса
- Логотип изготовителя
- Дисплей
- Место пломбировки прибора
- Модификация газоанализатора
- Световая индикация срабатывания порогов реле «сухие контакты»
- Переключатель включения/отключения питания

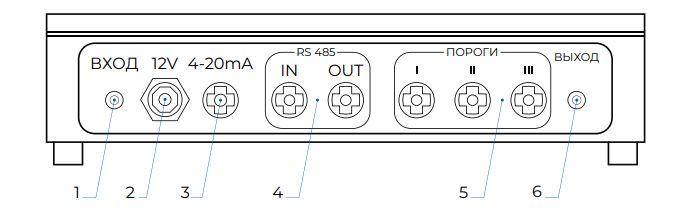

Вид на разъемы
- Штуцер «ВХОД» для входа анализируемой пробы
- Разъем для подключения питания «12 В»
- Аналоговый токовый выход «4-20 мА»
- Разъем «RS-485»
- Разъемы для подключения сигнальных/исполнительных устройств «ПОРОГ I», «ПОРОГ II», «ПОРОГ III»
- Штуцер «ВЫХОД» для выхода анализируемой пробы
Обозначения
- Маркировка
- Заводской номер и год выпуска прибора
Схема подключения газоанализатора ГАНК-4М
Примечания:
- При выключенном приборе контакты всех РЕЛЕ (ПОРОГ I, ПОРОГ II, ПОРОГ III) замкнуты. При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех РЕЛЕ (ПОРОГ I, ПОРОГ II, ПОРОГ III) разомкнуты.
- По умолчанию:
- Порог I - превышение 1ПДКр.з. или 1ПДКм.р. вещества №1;
- Порог II - превышение 1ПДКр.з. или 1ПДКм.р. вещества №2;
- Порог III - отсутствие внешнего питания газоанализатора.
- Нагрузочная способность на контакты реле 220В, 2А.
Измеряемые вещества ГАНК-4М |
Показать полный список
|
Технические характеристики
| Характеристика | Значение | Примечание |
|---|---|---|
| Напряжение питания | 12В, постоянного тока от блока питания на 220В, 50Гц | Блок питания с штатным кабелем с вилкой в сеть 220В поставляется комплектно с прибором |
| Потребляемая мощность | 20ВА | |
| Степень защиты корпуса |
IP54 (IP65 при установке в ЩГК/ТС-1) |
|
| Межповерочный и межкалибровочный интервал | 12 месяцев | |
| Гарантийный срок | 12 месяцев возможно увеличение до 24-60 месяцев по запросу | |
| Срок службы прибора | 8 лет | |
| Диапазон измерения | 0,5ПДКр.з.-20ПДКр.з. | |
| Температура окружающего воздуха | от +5°С до +50°С | от -50°С до +5°С с применением термостата ТС-1 (см.л…) |
| Относительная влажность окружающего воздуха | не более 80% | |
| Масса прибора | 3,0 кг | Масса блока питания 0,5кг |
| Габаритные размеры (ВхШхГ), мм | 220х296х111 | При открытой крышке прибора ширина составляет 465мм, глубина – 330мм. Габариты блока питания: 116х58х28 |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Газоанализатор универсальный ГАНК-4М | 1 шт |
| 2 | Зарядное устройство для Li-Ion аккумуляторов | 1 шт |
| 3 | Кабельная часть разъема MS-XS8JK-2P/Y (4-20 мА) | 1 шт |
| 4 | Кабельная часть разъема MS-XS8JK-3P/Y (RS-485) | 2 шт |
| 5 | Кабельная часть разъема MS-XS9JK-2P/Y (Реле) | 3 шт |
| 6 | DIN-рейка | 1 шт |
| 7 | Эксплуатационная документация: паспорт, руководство по эксплуатации, методика поверки | 1 к-т. |
Сферы применения ГАНК-4М
Атомные электростанции (АЭС)
Контроль газов в разных зонах станции, включая реакторный зал и зоны хранения топлива.
Водоканалы
Хлораторные, дозаторные помещения и склады реагентов.
Горнодобывающая промышленность
Контроль метана, CO и H₂S в рудничной атмосфере.
Гальванические цеха
Охрана труда и соблюдение экологических стандартов.
Деревообрабатывающие предприятия
Контроль воздуха на производствах ДСП, МДФ, OSB и фанеры.
ЖД транспорт
Контроль выбросов подвижных составов, депо и шпалопропиточных заводов.
Золотодобывающая отрасль
Анализ воздуха в местах добычи и на обогатительных фабриках.
Кабельная промышленность
Контроль воздуха рабочей зоны при производстве кабельных изделий.
Металлургия
Анализ содержания оксидов углерода и серы.
Минеральные удобрения
Контроль воздуха при производстве и хранении удобрений.
МО и МЧС России
Контроль воздуха при ликвидации ЧС и аварий.
Мусороперерабатывающие предприятия
Контроль воздуха возле мусоросжигательных заводов.
Нефтегазовая отрасль
Мониторинг концентраций газа в рабочей зоне.
Очистные сооружения
Химводоочистка сточных вод.
Пищевая промышленность
Контроль процессов с использованием химических реагентов.
Полимерные производства
Контроль выбросов при производстве пластмасс.
Сельскохозяйственная промышленность
Контроль газового состава в помещениях.
Службы охраны труда
Безопасность работников на объектах повышенной опасности.
Фармацевтические производства
Контроль воздуха при производстве лекарств.
Химическая промышленность
Контроль выбросов и безопасности производств.
Целлюлозно-бумажная промышленность
Контроль хлора, азота и кислот.
Центры гигиены и эпидемиологии
Контроль состава и концентрации газов.
Экологический мониторинг
Контроль загрязнения окружающей среды.
Энергетика и теплоэнергетика
Контроль газов в котельных и генераторных отделениях.
