Автоматический непрерывный контроль ПДК вредных веществ в атмосфере и рабочей зоне.
Автоматический стационарный газоанализатор ГАНК-4С с принудительным отбором проб, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области:
- контрольно-надзорной деятельности
- предупреждения и пресечения ЧС
- контроля соблюдения технологических процессов
- обнаружения утечек и оценки состояния воздуха вокруг
- функционирования автоматизированных систем защиты
Преимущества ГАНК-4С
- Отказоустойчивость системы измерения в условиях аварийной ситуации - химленту принципиально невозможно «отравить» высокими концентрациями даже при одновременном воздействии нескольких вредных веществ
- Является быстродействующим малоинерционным газоанализатор с селективным детектированием искомого вещества
- Обеспечивает все требования санитарных норм к автоматическому контролю веществ с остронаправленным механизмом действия.
- Наличие встроенной цифровой индикации текущей измеренной концентрации контролируемого вещества (мг/м3).
- Отсутствие необходимости в пусконаладке: прибор настраивается на необходимые пороги срабатывания на предприятии - изготовителе и поставляется готовым к эксплуатации.
- Расширенная гарантия сроком 60 месяцев.
- Наличие интерфейса RS-485 с протоколом Mobdus RTU, токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами
- Возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
- Общепромышленное и взрывозащищенное исполнение (ГАНК-4С Ex) с возможностью контроля уровня газа во взрывоопасной среде
- Возможность просмотра данных от подключённых к сети приборов онлайн, построения аналитических выкладок, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
- Первичная поверка включена в стоимость газоанализатора.
Технические характеристики
| Характеристика | Значение | Примечание |
|---|---|---|
| Напряжение питания | 220В, 50Гц по отдельному заказу 24В | Вилка в комплекте с кабелем 1,8м при питании 220, при 24В разьем ответный |
| Потребляемая мощность | 20ВА | |
| Степень защиты корпуса |
IP54 (IP65 при установке в ЩГК/ТС-1) |
|
| Межповерочный и межкалибровочный интервал | 12 месяцев | |
| Гарантийный срок | 60 месяцев | |
| Количество разовых измерений одной химкассетой | 36000 | Ресурса ленты хватает не менее, чем на год непрерывных измерений, и её замена осуществляется заводом-изготовителем в рамках расширенной 5-ти летней гарантии |
| Выходные сигналы |
4-20мА, |
|
| Диапазон измерения | 0,5ПДКр.з.-20ПДКр.з. | |
| Температура окружающего воздуха | от +5°С до +50°С | от -50°С до +5°С с применением термостата ТС-1 (см.л…) |
| Относительная влажность окружающего воздуха | не более 80% | |
| Масса прибора | 3,5 кг | |
| Габаритные размеры (ВхШхГ), мм | 200х250х150 | При открытой крышке прибора глубина составляет 270мм |
Измеряемые вещества ГАНК-4С |
Показать полный список
|
Сферы применения ГАНК-4С
Атомные электростанции (АЭС)
Контроль газов в реакторном зале и зонах хранения топлива.
Водоканалы
Хлораторные, дозаторные помещения и склады реагентов.
Горнодобывающая промышленность
Контроль метана, CO и H₂S в рудничной атмосфере.
Гальванические цеха
Соблюдение норм охраны труда и экологии.
Деревообрабатывающие предприятия
Контроль воздуха ДСП, МДФ, OSB и фанеры.
ЖД транспорт
Контроль выбросов депо и подвижных составов.
Золотодобывающая отрасль
Контроль воздуха на добыче и фабриках.
Кабельная промышленность
Контроль воздуха рабочей зоны.
Металлургия
Контроль оксидов углерода и серы.
Минеральные удобрения
Контроль воздуха на производстве и складах.
МО и МЧС России
Контроль воздуха при ликвидации ЧС.
Мусороперерабатывающие предприятия
Контроль воздуха возле мусоросжигательных заводов.
Нефтегазовая отрасль
Мониторинг концентраций газа в рабочей зоне.
Очистные сооружения
Химводоочистка сточных вод.
Пищевая промышленность
Контроль процессов с реагентами.
Полимерные производства
Контроль выбросов пластмасс.
Сельскохозяйственная промышленность
Контроль газового состава помещений.
Службы охраны труда
Безопасность работников.
Фармацевтические производства
Контроль воздуха при изготовлении лекарств.
Химическая промышленность
Контроль выбросов и безопасности процессов.
Целлюлозно-бумажная промышленность
Контроль хлора, азота и кислот.
Центры гигиены и эпидемиологии
Контроль состава воздуха и газовых смесей.
Экологический мониторинг
Контроль загрязнения окружающей среды.
Энергетика
Контроль газов в котельных и генераторных отделениях.

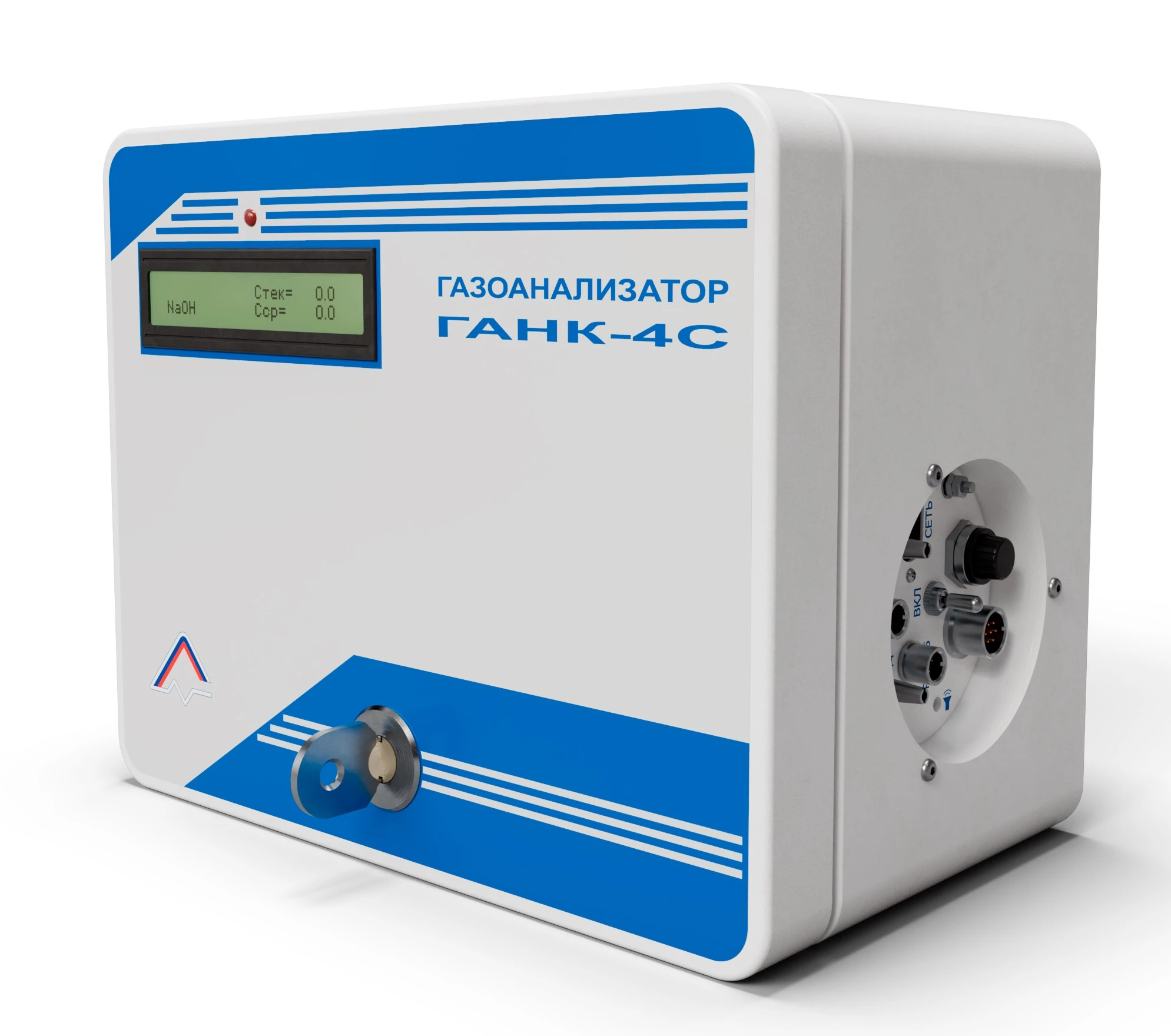

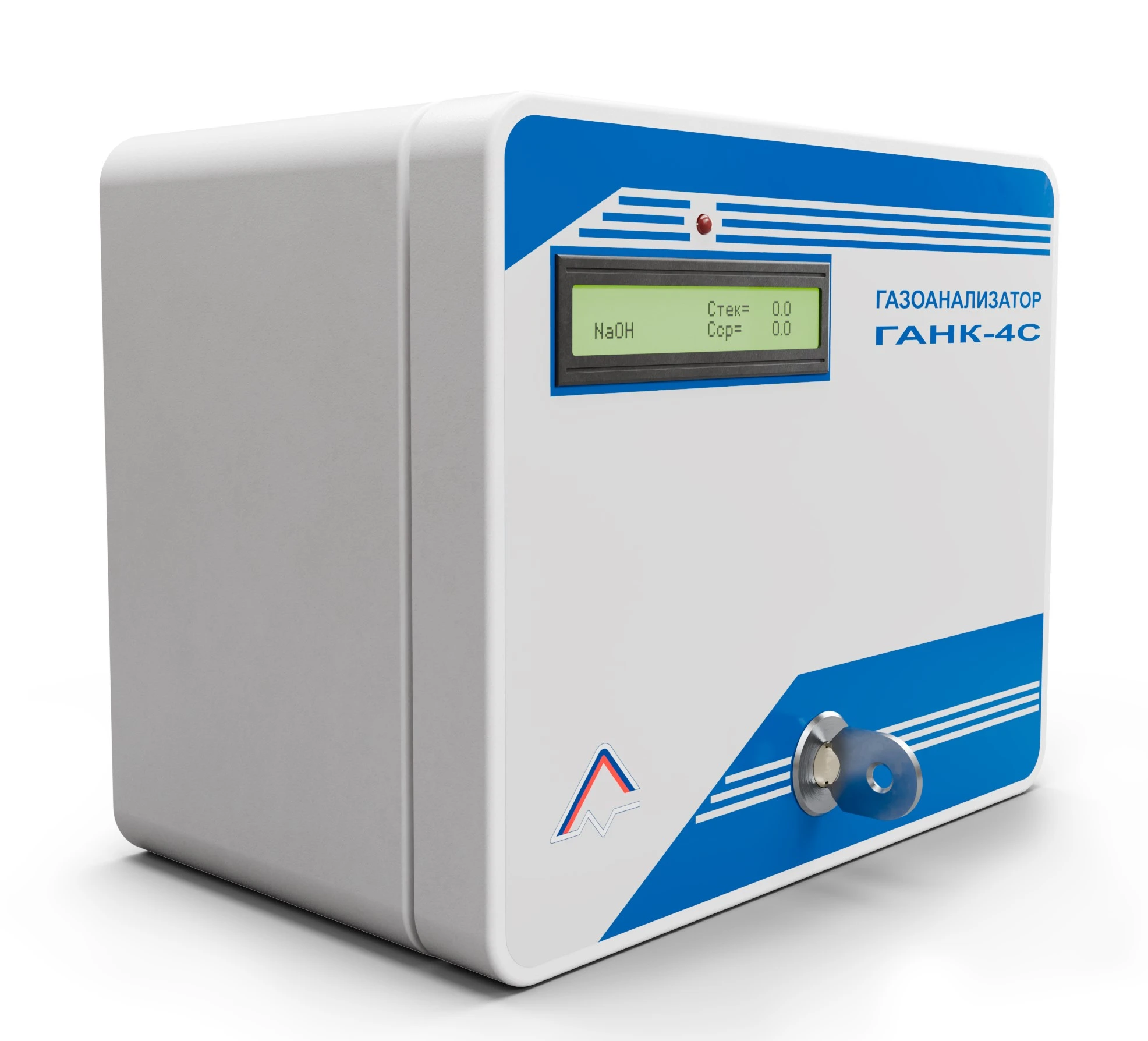

Внешний вид модификации ГАНК-4С

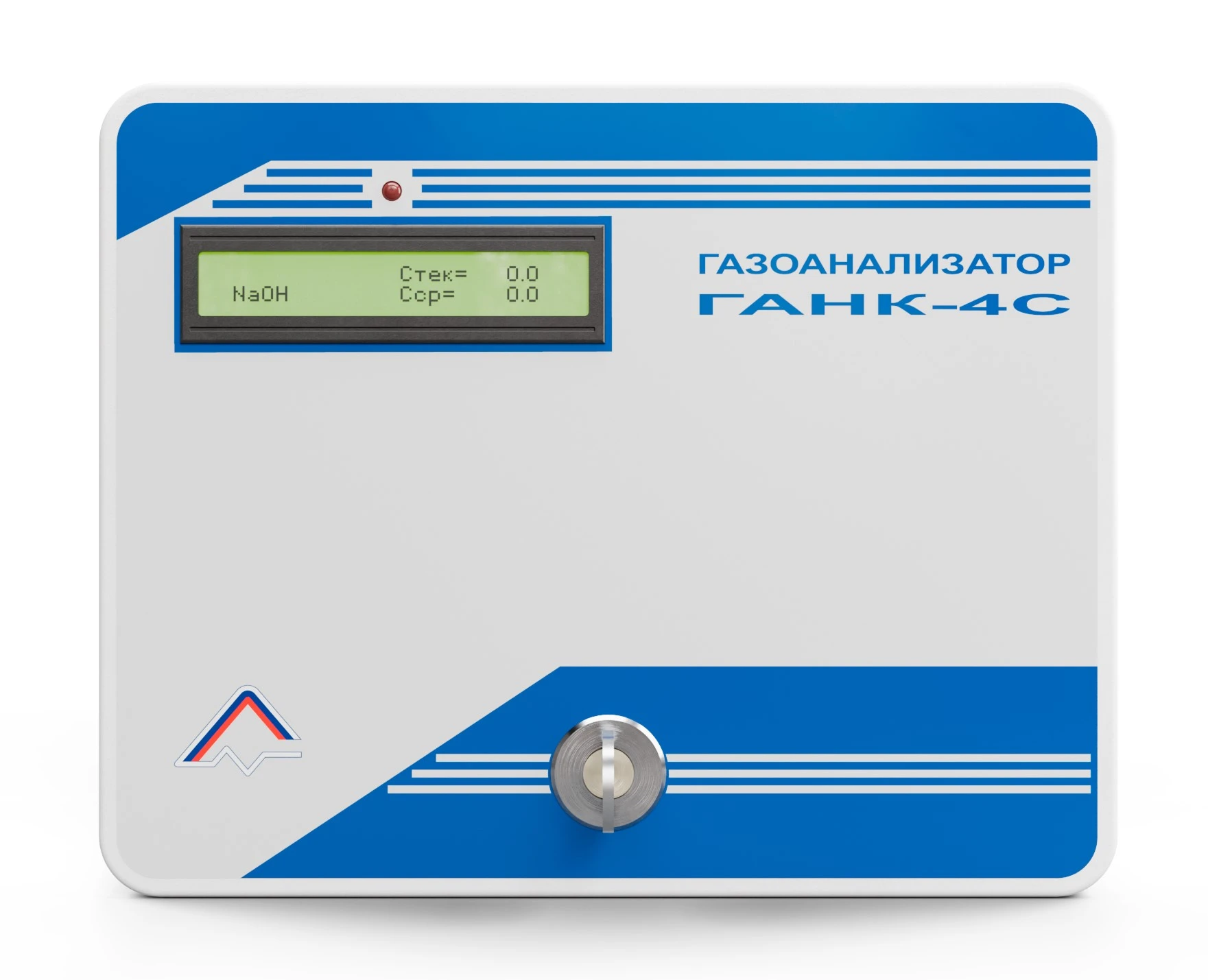

Вид спереди ГАНК-4С
- Логотип изготовителя
- Световая индикация
- Модификация газоанализатора
- Дисплей
- Замок крышки прибора

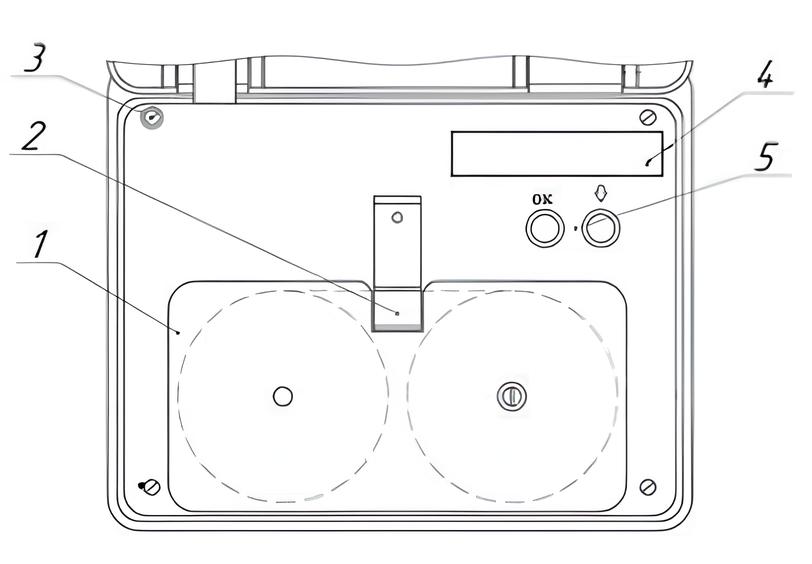

ГАНК-4С вид с открытой крышкой
- Химкассета© с реактивной лентой
- Фотоголовка
- Место установки пломбы
- Обозначение ТУ, заводской номер, год выпуска
- Кнопки управления («ОК», «Стрелка»)

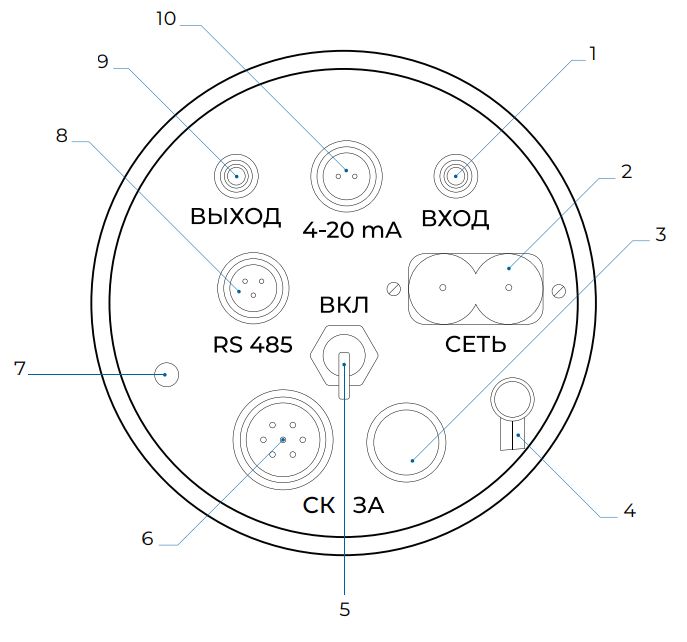

Монтажная панель
- Штуцер «ВХОД»
2(а) – разъем питания 24В
2(б) – разъем подключения газоанализатора к сети переменного тока 220 В/ 50 Гц - Предохранитель
- Клемма заземления
- Тумблер включения прибора
- Три РЕЛЕ «СК» (сухие контакты)
- Звуковая сигнализация
- Выход «RS-485»
- Штуцер «ВЫХОД»
- Аналоговый токовый выход «4-20 мА»а

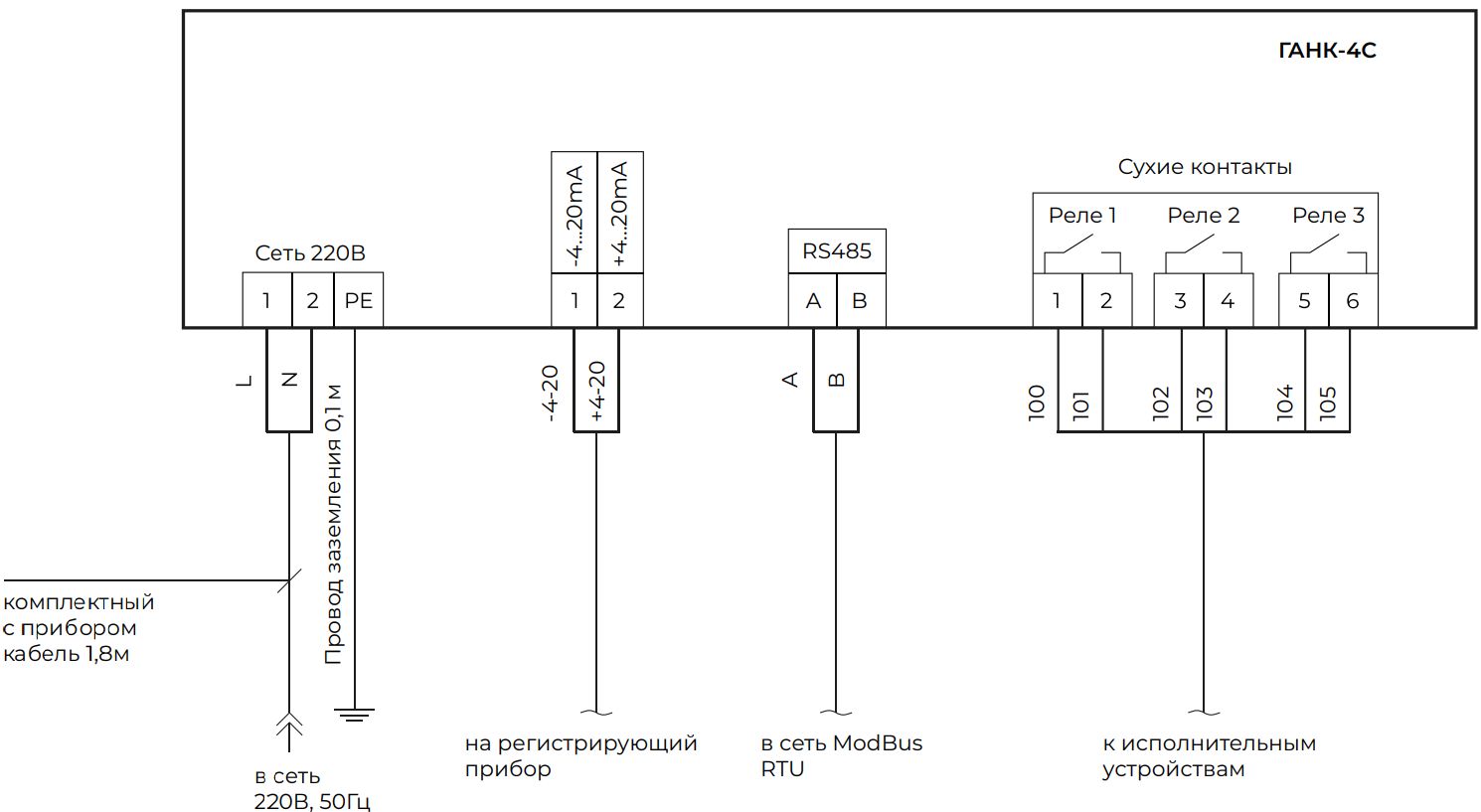

Схема подключения газоанализаторов Ганк-4С
Примечания:
Подключение кабелей производится через ответные части разъемов, поставляемые комплектно с прибором.
| Выходные сигналы | |
|---|---|
| ЦИФРОВОЙ ВЫХОД RS-485, ПРОТОКОЛ MODBUS RTU | При подключении прибора к ПК рекомендуется программное обеспечение «Rb Center», см. л… При объединении газоанализаторов в сеть (до 128 шт.) рекомендуется вторичный блок сбора, обработки и документирования всех измеренных значений - Блок информационный БИ-2, см.л.. |
|
СУХИЕ КОНТАКТЫ РЕЛЕ 3 ШТ.: РЕЛЕ1 – ПОРОГ1 РЕЛЕ2 – ПОРОГ2 РЕЛЕ3 – ОТСУТСТВИЕ ПИТАНИЯ |
По умолчанию изготовитель устанавливает первый порог срабатывания РЕЛЕ1=1ПДКр.з. Нагрузочная способность на контакты реле: 250В, 5А. |
| Токовый выход 4-20мА | |
Схема подключения газоанализаторов Ганк-4С на 24В
Примечания:
- При выключенном приборе контакты всех РЕЛЕ (Реле1, реле 2, реле 3) замкнуты.
При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех реле разомкнуты. - По умолчанию:
- Реле 1 замыкается при превышении 1ого порога;
- Реле 2 замыкается при превышении 2ого порога;
- Реле 3 замыкается при отсутствии внешнего питания газоанализатора.
Схема подключения газоанализаторов Ганк-4С с установкой на стойку с постом СЗО

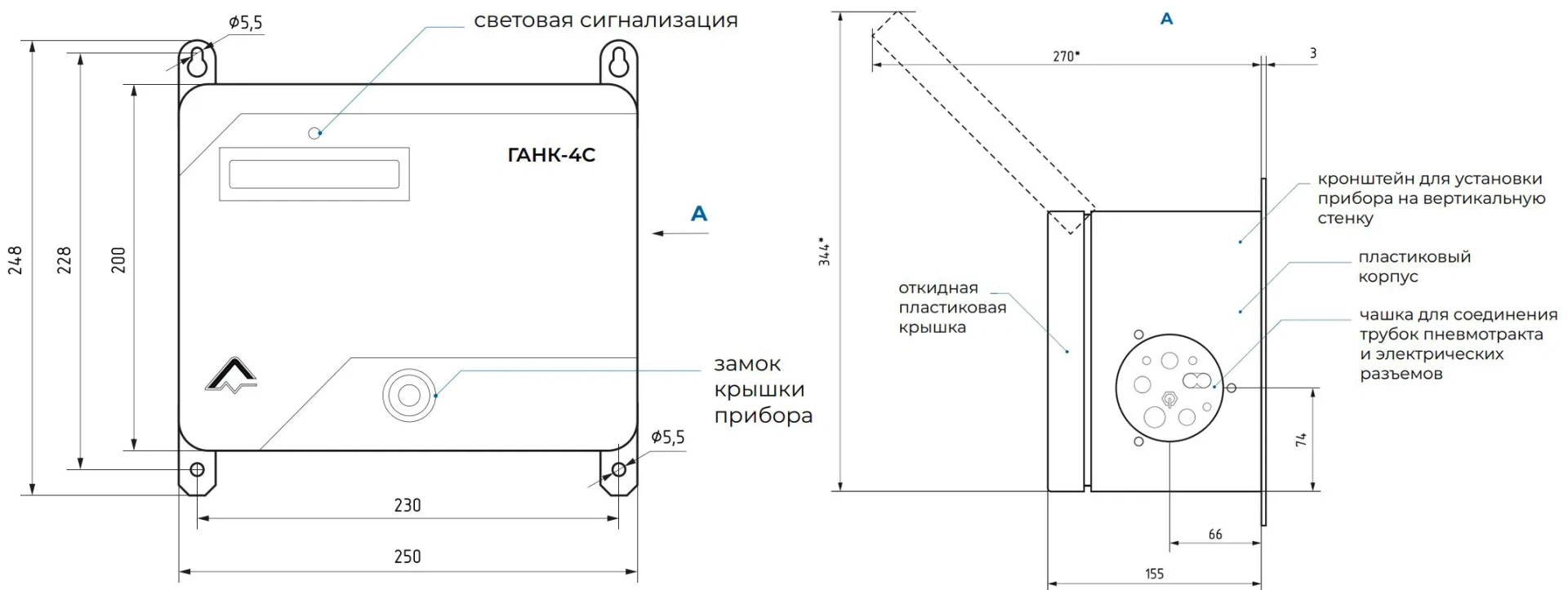

Габаритные размеры газоанализаторов Ганк-4С
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Газоанализатор универсальный ГАНК-4С | 1 шт. |
| 2 | Кабель питания сетевой | 1 шт. |
| 3 | Ключ замка крышки газоанализатора для ГАНК-4С | 1 шт. |
| 4 | Предохранитель 3 А | 2 шт. |
| 5 | Кабельная часть разъёма MS-XS8JK-2P/Y (4-20 мА) | 1 шт. |
| 6 | Кабельная часть разъёма MS-XS8JK-3P/Y (RS-485) | 1 шт. |
| 7 | Кабельная часть разъёма MS-XS12JK-7P/Y (СК) | 1 шт. |
| 8 | Провод с наконечником для заземления газоанализатора длиной 0,10±0,15 м | 1 шт. |
| 9 | Петли для настенного монтажа (2 шт.), винт (4 шт.) | 1 к-т. |
| 10 | Химкассета(ы)© | 1 к-т. |
| 11 | Эксплуатационная документация: паспорт руководство по эксплуатации, методика поверки | 1 к-т. |
