Устройство разбавления РС-2 предназначено для подготовки газовой смеси перед проведением измерений с помощью газоанализаторов. Прибор обеспечивает контролируемое разбавление пробы воздуха и повышает точность анализа при работе с высокими концентрациями загрязняющих веществ.
Отличительные особенности и преимущества
- Обеспечивает стабильное разбавление газовой пробы в соотношениях 1:10 и 1:100.
- Предназначен для работы в составе комплексов с газоанализатором ГАНК-4 и УП 1/1.
- Имеет пыле- и влагозащищённый корпус со степенью защиты IP54.
- Рабочая температура от + 5 °С до + 60 °С
- Относительной влажности не более 80% при температуре + 25 °С.
- Повышает точность измерений и защищает датчики от перегрузки.
- Подходит для эксплуатации в промышленных и мобильных условиях.
Устройство разбавления РС-2 представляет собой специализированное оборудование для подготовки газовой смеси, используемой в процессе газоаналитических измерений. Прибор применяется совместно с газоанализатором универсальным ГАНК-4 и устройством пробоподготовки УП 1/1 и не является самостоятельным средством измерения. Его основная задача заключается в формировании газовой смеси с заданным коэффициентом разбавления, что позволяет выполнять избирательное определение компонентов анализируемого воздуха по физическим параметрам.
Работа устройства основана на принципе смешивания пробы анализируемого воздуха с условно «чистым воздухом», прошедшим предварительную фильтрацию. Внутри корпуса размещены камера разведения, компрессор, мембранный насос и электронная система управления, обеспечивающие стабильность процесса разбавления. Газовая смесь подаётся в камеру разведения, где поддерживается необходимое соотношение потоков, после чего подготовленный воздух поступает в газоанализатор для последующего измерения.
Устройство рассчитано на эксплуатацию в переносных обогреваемых ранцах или производственных служебных помещениях категории «Д» или не категорируемых, по классификации взрывопожароопасных помещений, установленной Статьей 27 «Определение категории зданий, сооружений и помещений по пожарной и взрывопожарной опасности» Федерального закона N 123ФЗ от 22.07.2008 (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности». Конструкция корпуса обеспечивает защиту от пыли и влаги, что делает РС-2 пригодным для использования в условиях промышленной среды. Применение устройства снижает риск перегрузки датчиков газоанализатора и повышает достоверность результатов при работе с агрессивными или высококонцентрированными газовыми смесями.
РС-2 используется в составе систем контроля атмосферы, где требуется подготовка пробы перед анализом. Простота подключения, совместимость с оборудованием производства ООО «НПО «ПРИБОР» ГАНК» и стабильность работы делают устройство важным элементом профессиональных газоаналитических комплексов. Эксплуатация прибора позволяет обеспечить корректность измерений, продлить срок службы чувствительных элементов газоанализаторов и повысить безопасность проведения работ.

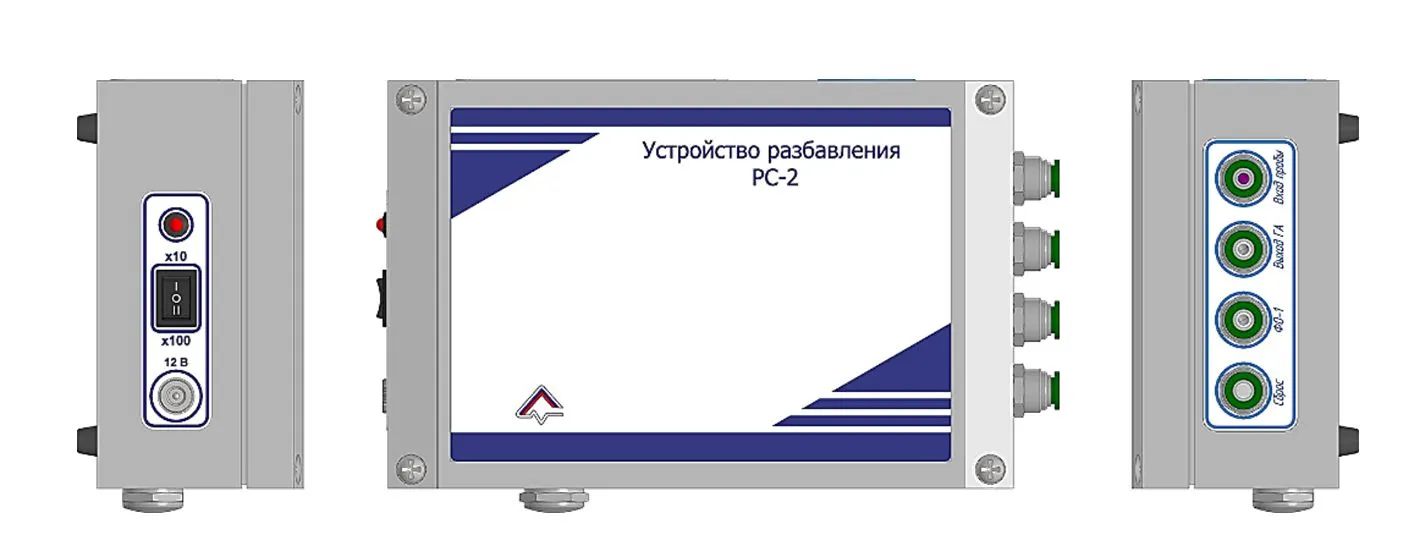

Внешний вид устройство РС-2
Внешний вид РС-2

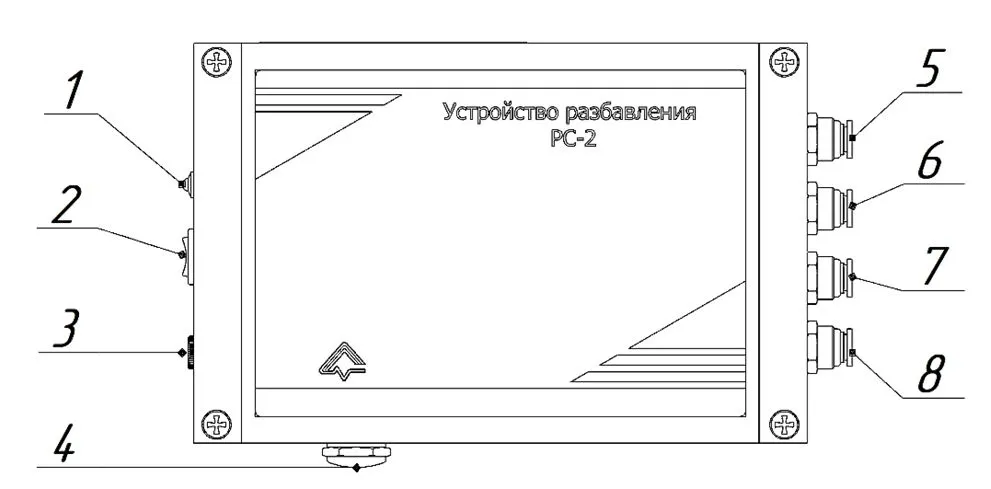

Назначение элементов РС-2
- световой индикатор работы РС-2;
- трехпозиционный переключатель режимов работы РС-2: 1:10 / Выкл. / 1:100;
- разъем подключения зарядного устройства 12В;
- штуцер сброса из ресивера;
- штуцер «ВХОД ПРОБЫ» для подключения к штуцеру «ВХОД ГА» «Устройства пробоподготовки УП 1/1»;
- штуцер «ВЫХОД ГА» для подключения к газоанализатору;
- штуцер «ФО-1» для подключения фильтра очистки (ФО-1);
- штуцер «СБРОС» для подключения к штуцеру «ВЫХ.ГА» «Устройства пробоподготовки УП 1/1».
Внутренний вид РС-2
- камера разведения - ресивер;
- плата электронного управления;
- аккумуляторная батарея;
- насос мембранный входящей газовой смеси анализируемого воздуха;
- элементы газовой магистрали РС-2;
- компрессор «чистого воздуха».
Технические характеристики
| Характеристика | Параметр |
|---|---|
| Напряжение питания зарядного устройства | 12В |
| Время непрерывной работы | ≤ 4 ч. |
| Коэффициент разбавления газовой пробы, КР | 1:10; 1:100 |
| Относительная погрешность величины коэффициента разбавления | ≤ 10% |
| Температура окружающей среды | от +5 °С до +60 °С |
| Габаритные размеры, (ДхШхВ) | 250 х 83 х 160 мм |
| Масса | ≤ 3,0 кг |
| Параметры контролируемого воздуха: | |
| Температура пробы воздуха | ≤ 100 ºС |
| Давление пробы воздуха | ≤ 1,5 атм. |
| Относительная влажность воздуха | ≤ 80 % |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Устройство разбавления РС-2 | 1 |
| 2 | Внешний фильтр очистки воздуха для разбавления газовой смеси (ФО-1) | 1 |
| 3 | Трубка соединительная для ФО-1, L=1,3 м | 1 |
| 4 | Трубка соединительная для ГАНК-4, L=1,0 м | 1 |
| 5 | Зарядное устройство 12В, 2А | 1 |
| 6 | Паспорт и руководство по эксплуатации КПГУ.1031.00.00.000-01 ПС и РЭ | 1 |
