Автоматический взрывозащищенный стационарный газоанализатор ГАНК-4ФЕх с принудительным отбором проб, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы для измерения четырех веществ одновременно. Преимущественно применяется для автоматического постоянного контроля воздушной среды промышленных предприятий на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) во взрывоопасной среде для:
- контроля соблюдения технологических процессов
- обнаружения утечек и оценки состояния воздуха
- реализации требований законодательства в области промышленной безопасности
- предупреждения и пресечения ЧС
- функционирования автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) и своевременного реагирования при возможных превышениях уровня концентрации газов во взрывоопасной зоне
Принцип работы стационарного газоанализатора ГАНК-4ФЕх
- принудительный забор пробы с помощью встроенного насоса
- световая и звуковая индикация при превышении ПДК
- отображение концентрации в мг/м³ с возможностью аналитических преобразований в осредненных значениях
- альтернативные методы измерений как при помощи датчиков, так и с использованием Химкассет© с реактивной лентой
- температура эксплуатации от +5 до +50°С и с термостатом от -50 до +5°С
- интерфейс RS-485 с протоколом Mobdus RTU токовая петля «4-20мА», реле типа «сухие контакты»
- взрывозащищенный корпус с уровнем взрывозащиты 1Ex d IIC Т5 Gb X
- межповерочный интервал 1 год, срок эксплуатации не менее 8 лет
Преимущества ГАНК-4ФEx
- работа в непрерывном автоматическом режиме в течение межповерочного интервала
- возможность измерения концентрации четырех веществ одновременно во взрывоопасной зоне: горючих (метан,пропан, бутан), токсичных (щелочи, кислоты) и удушающих веществ (хлор, бром, фтор, азот, водород)
- возможность проведения измерений при помощи Химкассет© с реактивной лентой
- просмотр концентрации как на самом приборе, так и посредством специализированного ПО на рабочем месте контроллера
- возможность изменения диапазона измерений и изменения перечня измеряемых компонентов, всего более 250 измеряемых веществ
- наличие интерфейса RS-485 с протоколом Mobdus RTU,токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами
- возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
- возможность просмотра данных от подключённых к сети приборов, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
- первичная поверка включена в стоимость газоанализатора
Уникальные измеряемые вещества: щелочи едкие, серная кислота, азотная кислота, синильная кислота, уксусная кислота, соляная кислота, акриловая кислота.
Маркировка взрывозащиты - 1Ех d IIC5TGbX

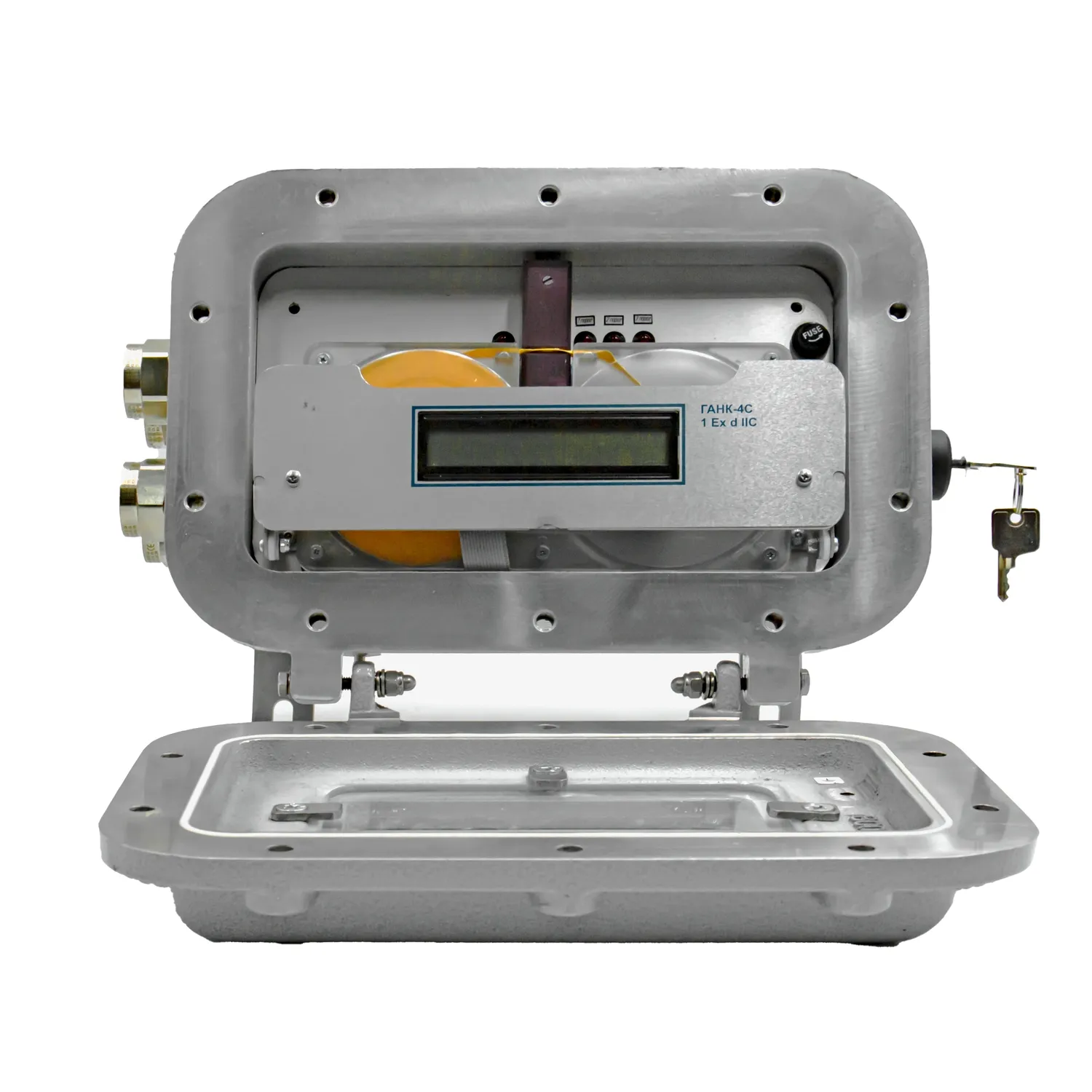

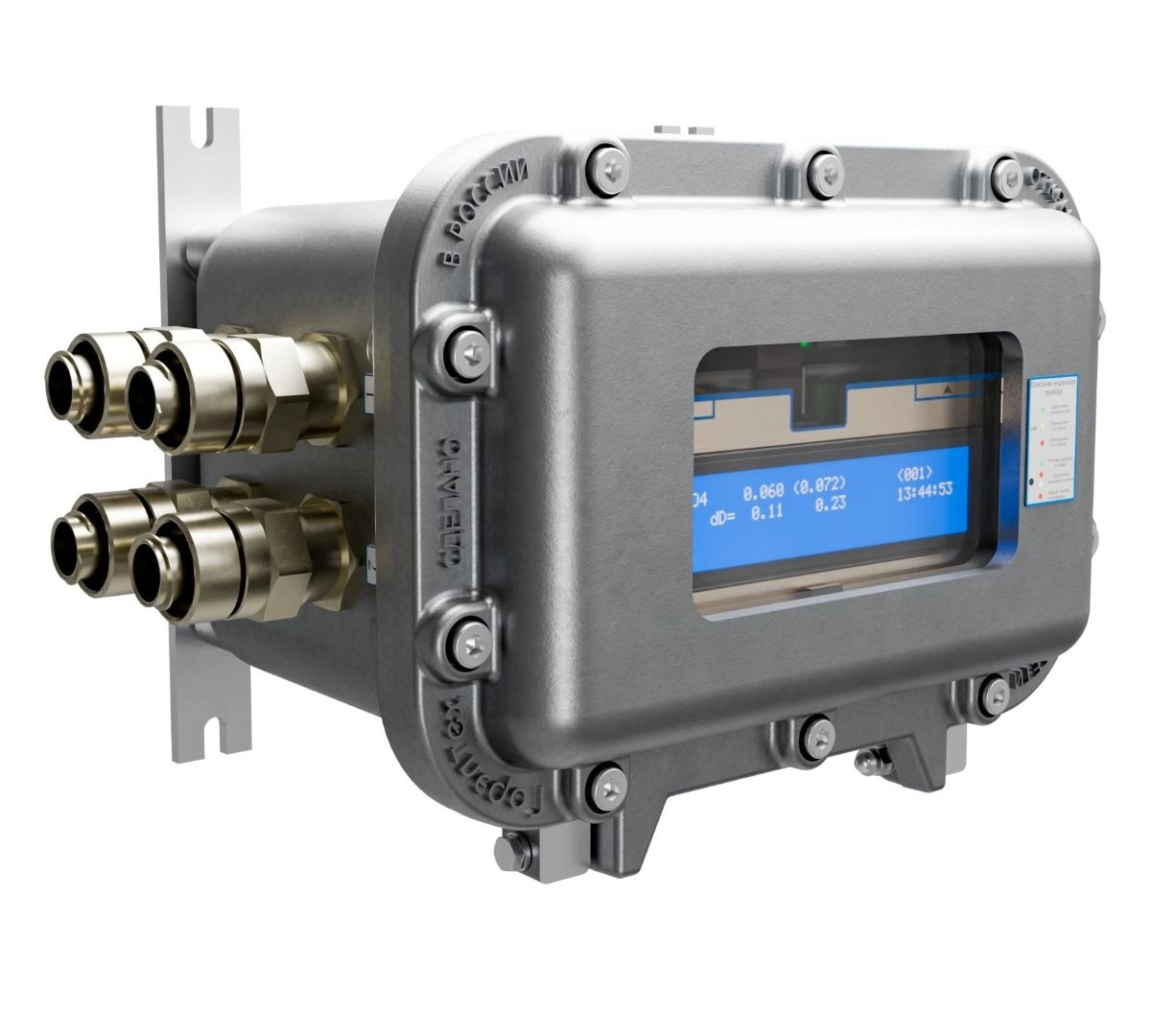

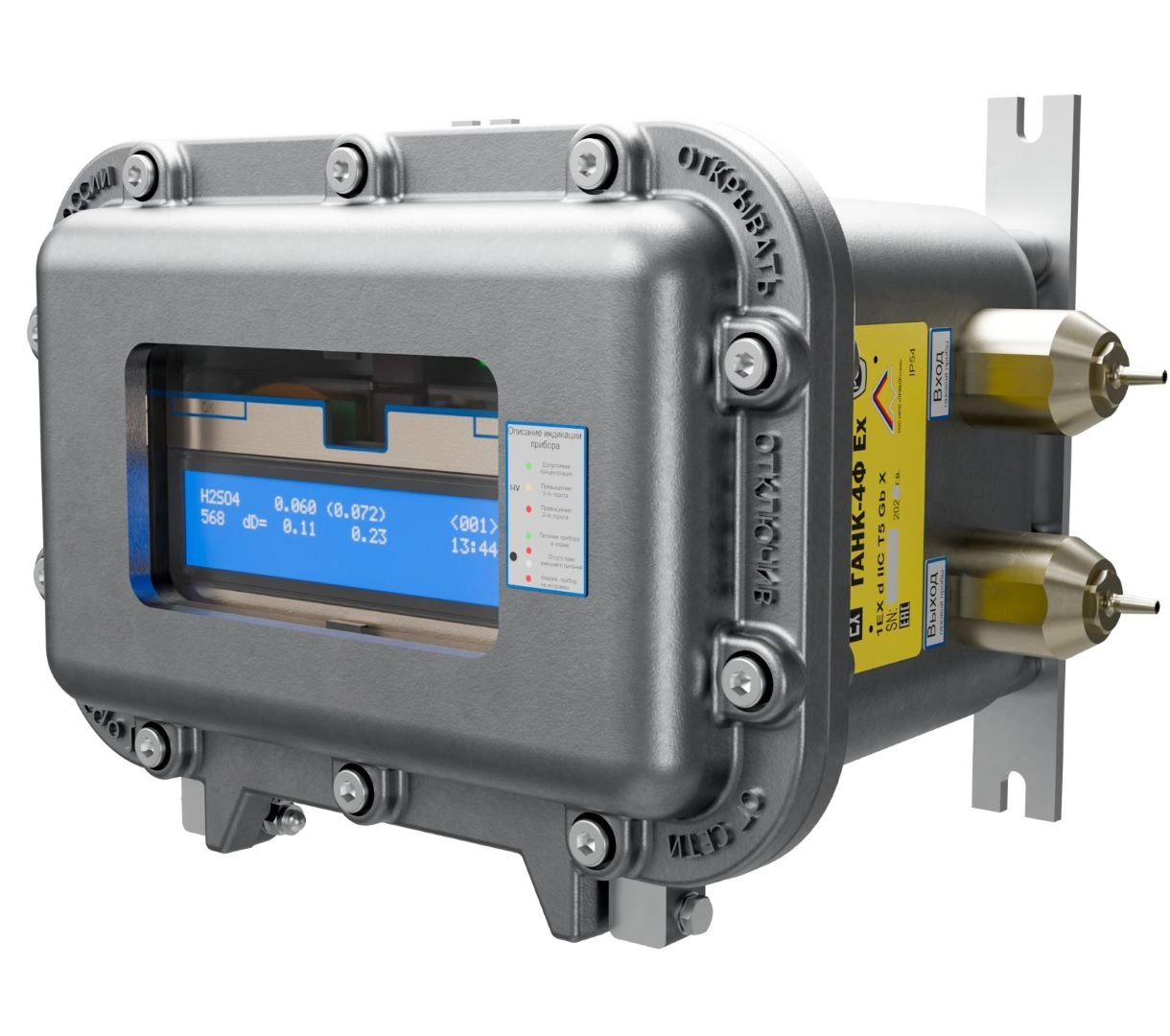

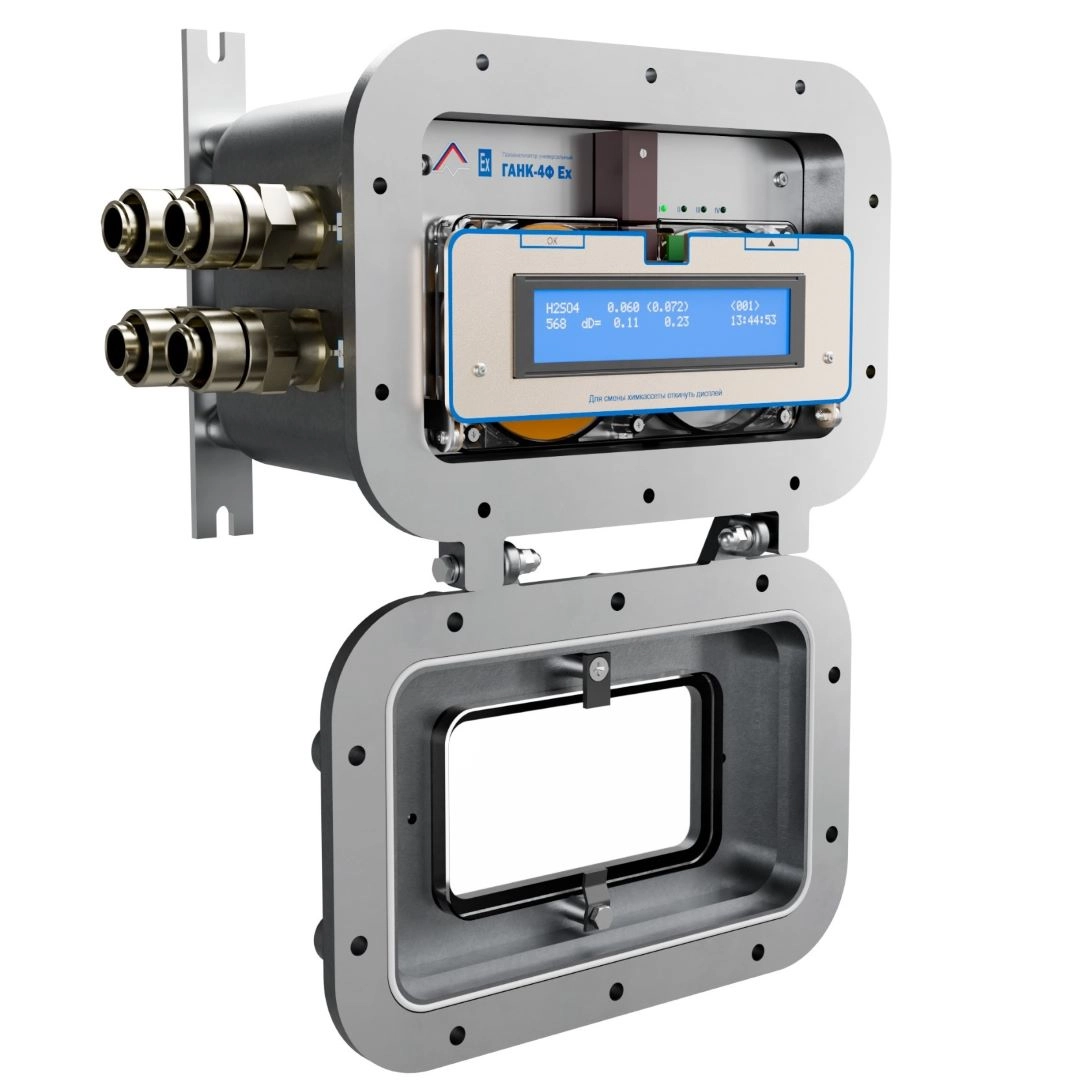

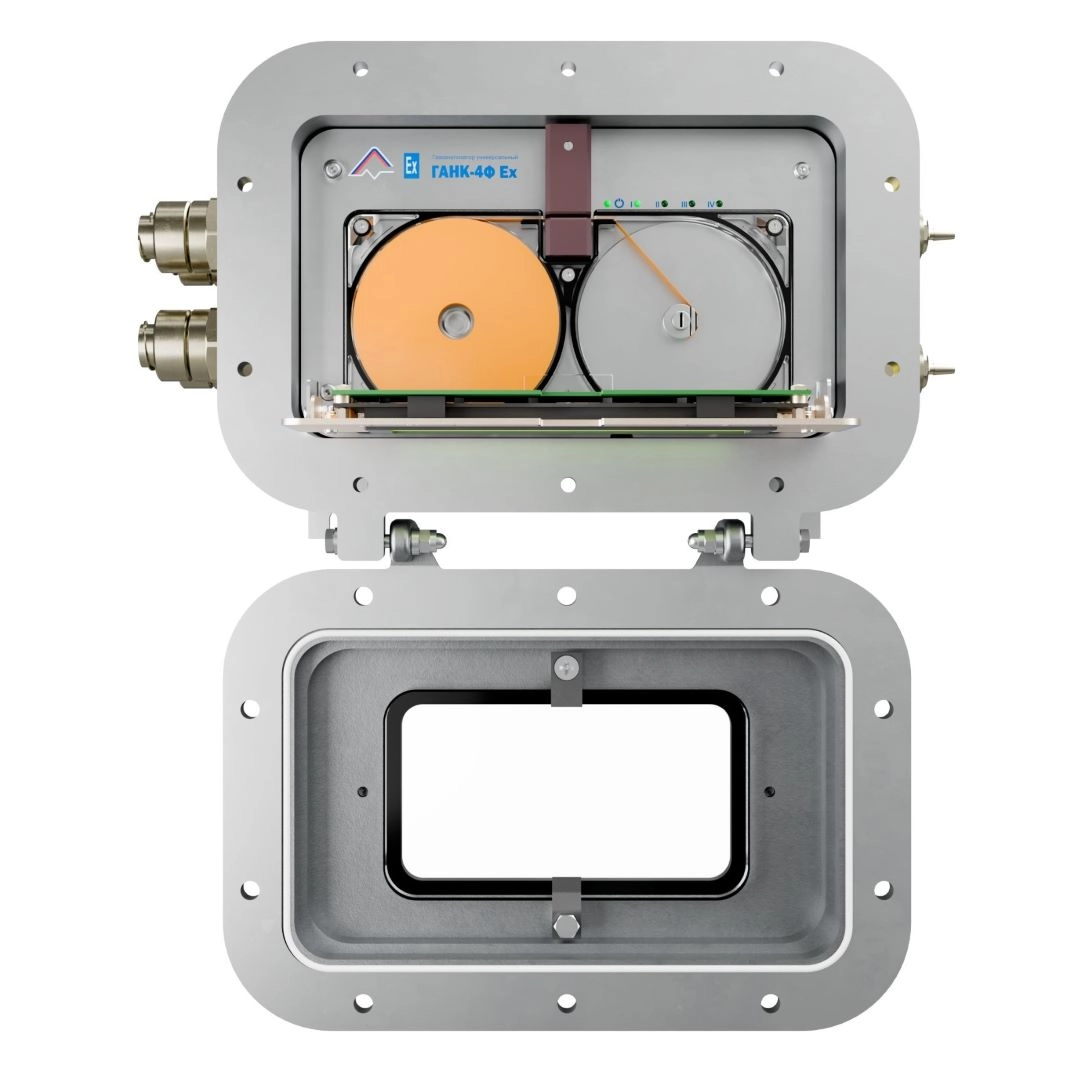

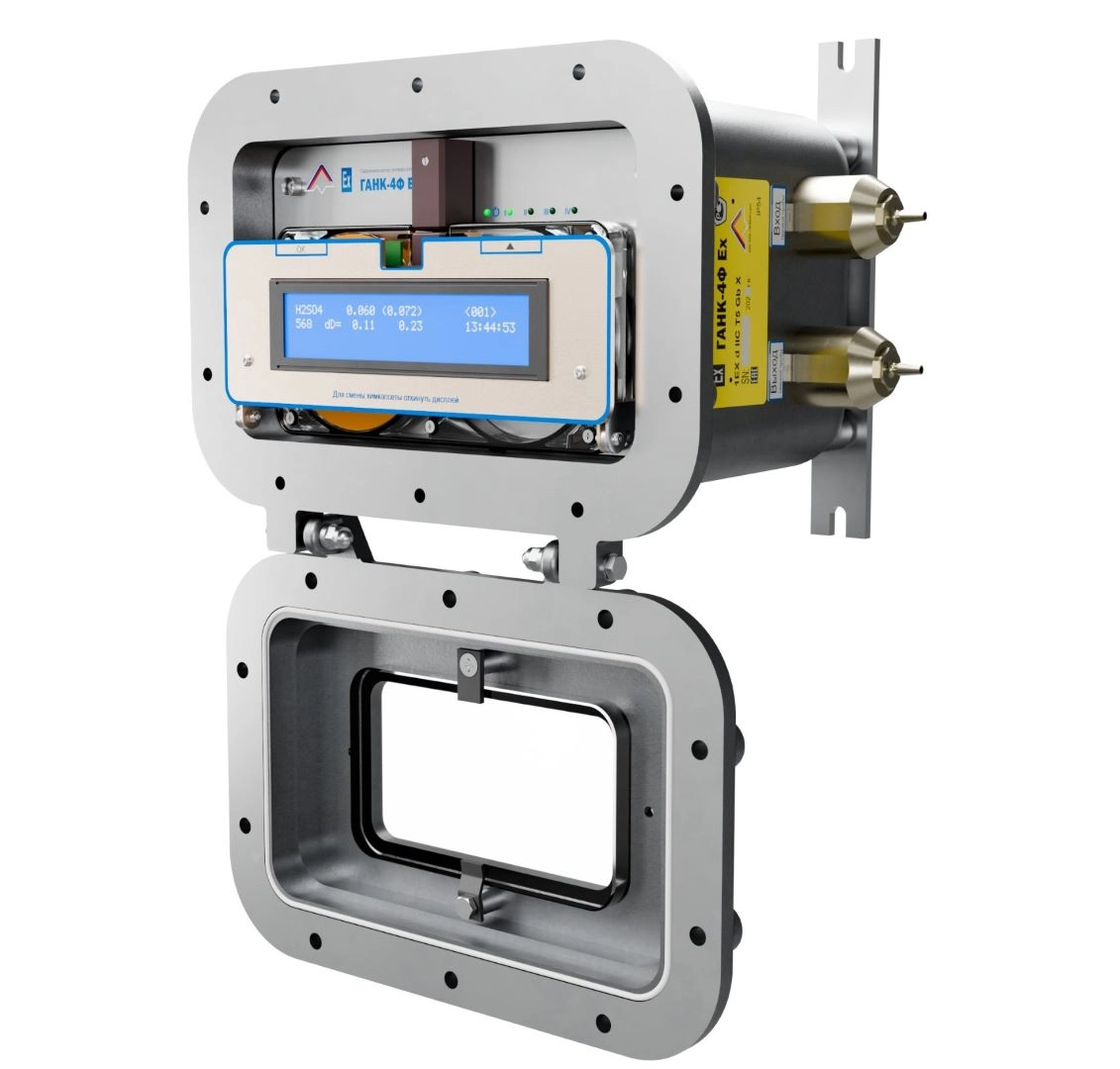

Внешний вид модификации Ганк-4Ф Ех

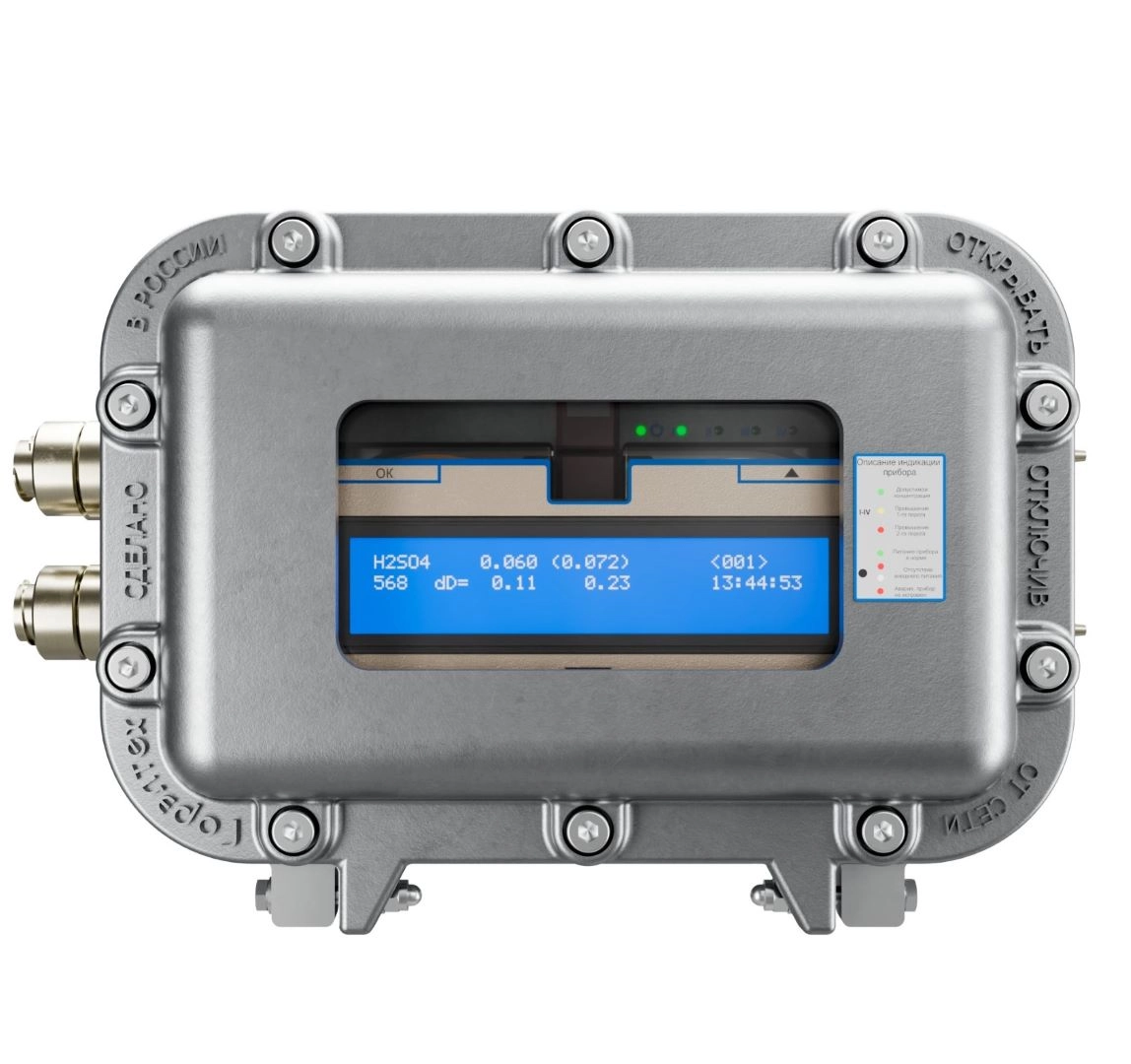

Вид спереди
- Фотоголовка
- Химкассета©
- Откидная панель с дисплеем
- Кабельные вводы
- Штуцеры ВХОД и ВЫХОД
- Корпус газоанализатора
- Крышка корпуса газоанализатора
- Защитное стекло
Схема подключения газоанализатора Ганк-4Ф Ех
Примечания:
- На схеме приведен вариант газоанализатора на 4 вещества, при выборе Ганк-4Ф Ех на одно вещество подключаться будут три кабеля: кабель питания - питание 220В, кабель "сухие контакты" - Вещество 1(Порог 1, Порог 2), Авария (Порог 3), кабель интерфейсный - RS485, Iвых1.
- Подключение к прибору осуществляется через коробку клеммную взрывозащищенную типа КВМК (Exe), количество и тип вводов уточняется при заказе.
- При выключенном приборе или при превышении ПДК контролируемого вещества контакты реле замкнуты.
При включенном приборе и отсутствии превышения порога измеряемой концентрации - разомкнуты.
Нагрузочная способность на контакты реле 220В, 2А.
Измеряемые вещества ГАНК-4ФЕх |
Показать полный список
|
Технические характеристики
| Характеристика | Значение |
|---|---|
| Госповерка | есть |
| Отбор пробы | принудительный (через встроенный насос) |
| Количество одновременно контролируемых веществ | 4 |
| Взрывозащита | есть |
| Маркировка взрывозащиты | 1ExdIICT5GbX |
| Предел основной относительной погрешности | ±20 % |
| Предел допускаемой дополнительной погрешности | не более 0,2 (от основной) |
| Время прогрева газоанализатора после включения | не более 15 мин |
| Продолжительность отбора пробы | не более 30 с |
| Напряжение питания газоанализатора от сети переменного тока с частотой 50 Гц | 220 В |
| Потребляемая мощность | не более 20 В·А |
| Объём памяти | не менее 4 000 записей |
| Количество разовых измерений концентраций одной химкассетой | не менее 74 000 раз |
| Время цикла измерений | |
| - для химкассет | не более 30 с |
| - для встроенных датчиков | не более 20 с |
| Условия эксплуатации газоанализатора: | |
| - температура окружающего воздуха (без термостата) | от +5 до +50 °С |
| - температура окружающего воздуха (с термостатом) | от -50 до +5 °С |
| - атмосферное давление | от 86 до 106,7 кПа |
| - относительная влажность окружающего воздуха при +35 °С и более низких температурах без конденсации влаги | не более 80 % |
| Степень защиты от пыли и влаги | IP54 |
| Выходные сигналы | RS-485, до 2х реле на каждое вещество и 4-20мА по каждому каналу |
| Габаритные размеры газоанализатора | 385×215×310 мм |
| Масса | не более 13,0 кг |
| Средний срок службы | 8 лет |
| Межповерочный интервал | 1 год |
| Гарантия производителя | 1 год |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Газоанализатор ГАНК–4Ф Ех | 1 шт. |
| 2 | Шестигранный ключ для крепежных винтов | 1 шт. |
| 3 | Крепежный комплект на стену | 1 шт. |
| 4 | Стилус магнитный | 2 шт |
| 5 | Взрывозащищенная коробка соединительная | 1 шт. |
| 6 | Химкассета(ы)© (в зависимости от модификации) | 1 к-т. |
Сферы применения ГАНК-4ФEx
Атомные электростанции (АЭС)
Контроль газов в разных зонах станции, включая реакторный зал и зоны хранения топлива.
Водоканалы
Хлораторные, дозаторные помещения и склады реагентов.
Горнодобывающая промышленность
Контроль метана, CO и H₂S в рудничной атмосфере.
Гальванические цеха
Охрана труда и соблюдение экологических стандартов.
Деревообрабатывающие предприятия
Контроль воздуха на производствах ДСП, МДФ, OSB и фанеры.
ЖД транспорт
Контроль выбросов подвижных составов, депо и шпалопропиточных заводов.
Золотодобывающая отрасль
Анализ воздуха в местах добычи и на обогатительных фабриках.
Кабельная промышленность
Контроль воздуха рабочей зоны при производстве кабельных изделий.
Металлургия
Анализ содержания оксидов углерода и серы.
Минеральные удобрения
Контроль воздуха при производстве и хранении удобрений.
МО и МЧС России
Контроль воздуха при ликвидации ЧС и аварий.
Мусороперерабатывающие предприятия
Контроль воздуха возле мусоросжигательных заводов.
Нефтегазовая отрасль
Мониторинг концентраций газа в рабочей зоне.
Очистные сооружения
Химводоочистка сточных вод.
Пищевая промышленность
Контроль процессов с использованием химических реагентов.
Полимерные производства
Контроль выбросов при производстве пластмасс.
Сельскохозяйственная промышленность
Контроль газового состава в помещениях.
Службы охраны труда
Безопасность работников на объектах повышенной опасности.
Фармацевтические производства
Контроль воздуха при производстве лекарств.
Химическая промышленность
Контроль выбросов и безопасности производств.
Целлюлозно-бумажная промышленность
Контроль хлора, азота и кислот.
Центры гигиены и эпидемиологии
Контроль состава и концентрации газов.
Экологический мониторинг
Контроль загрязнения окружающей среды.
Энергетика и теплоэнергетика
Контроль газов в котельных и генераторных отделениях.
