Устройство для отбора пробы предназначено для измерения вредных веществ в воздухе рабочей зоны и для отбора проб из труднодоступных мест газоанализатором ЭКОЛАБ.
Область применения: в производственных служебных помещениях категории «Д» или не категорируемых, по классификации взрывопожароопасных помещений, установленной Статьей 27 «Определение категории зданий, сооружений и помещений по пожарной и взрывопожарной опасности» Федерального закона N 123-ФЗ от 22.07.2008 (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
Конструктивно состоит из:
Устройства отбора пробы УПГ-33 - решетка с установленным на ней змеевиком в корпусе с входным штуцером, отверстием для выхода проанализированной пробы и задвижками для крепления к газоанализатору;
Портативного побудителя расхода ППР-37 – корпус с микронасосом и платой управления, дисплеем, пробоотборным зондом и соединительной трубкой для подключения к входному штуцеру решетки УПГ-33.
Устройство отбора пробы УПГ-33 предназначено для равномерного непрерывного распределения пробы газа/воздуха с постоянной скоростью и давлением на чувствительные элементы датчиков установленных на газоанализаторе и последующего отвода проанализированной пробы наружу.
Портативный побудитель расхода ППР-37 предназначен для непрерывного, автоматического, отбора проб газовоздушной смеси с последующей постоянной скоростью передачей ее на устройство отбора проб УПГ-33.
Внешний вид и устройство

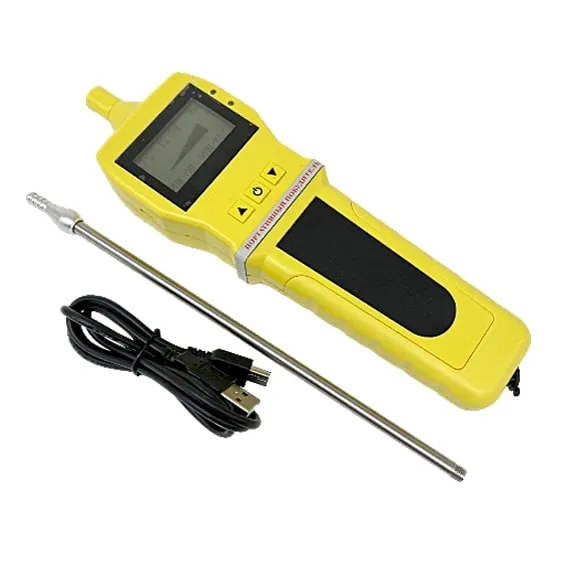

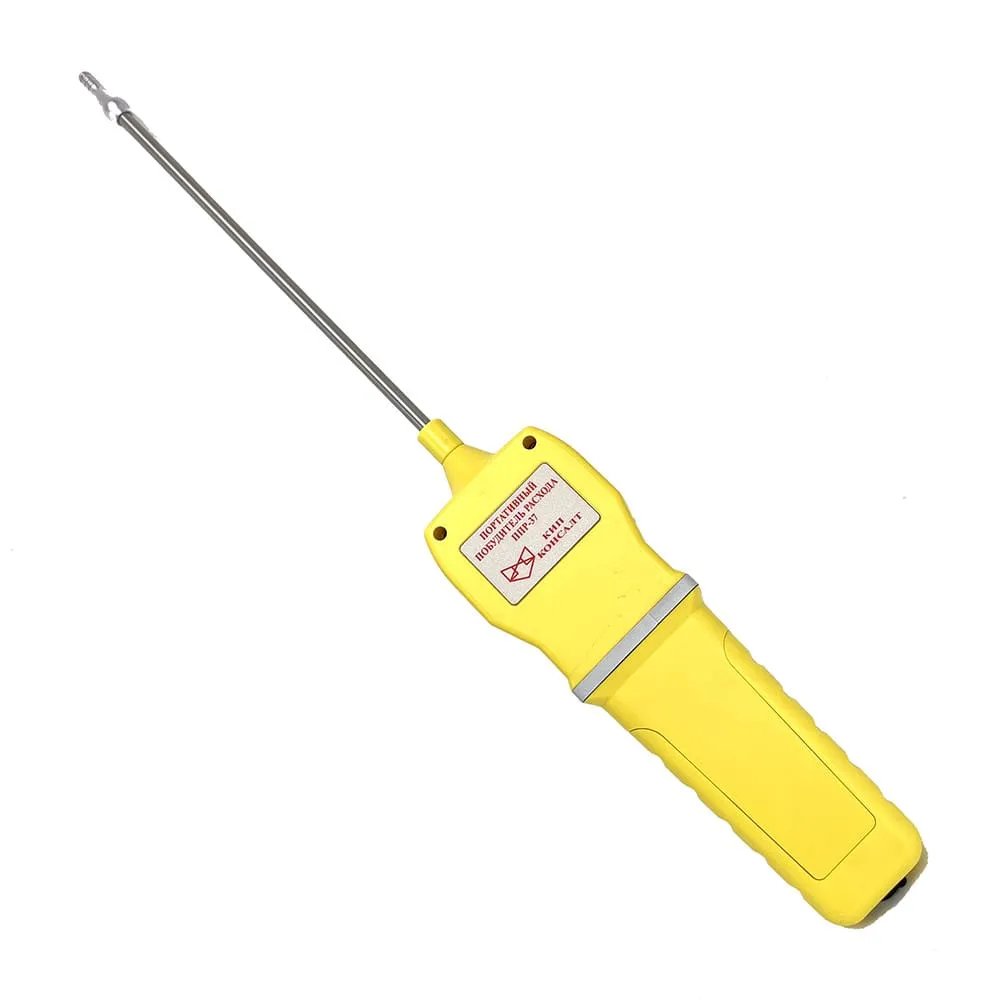

Внешний вид ППР-37
- зонд отбора проб;
- входное отверстие для крепле- ния зонда;
- информационный экран Побудителя расхода;
- кнопки управления Побудителем расхода:
«▲Вверх», «Вкл/Выкл», «▼Вниз»; - штуцер выхода пробы воздуха;
- трубка соединительная;
- набор заглушек разъемов газоанализатора универсального «ЭКОЛАБ Плюс»;
- интерфейсный светодиод – красный ;
- интерфейсный светодиод – зеленый ;
- устройство отбора пробы УПГ-33.

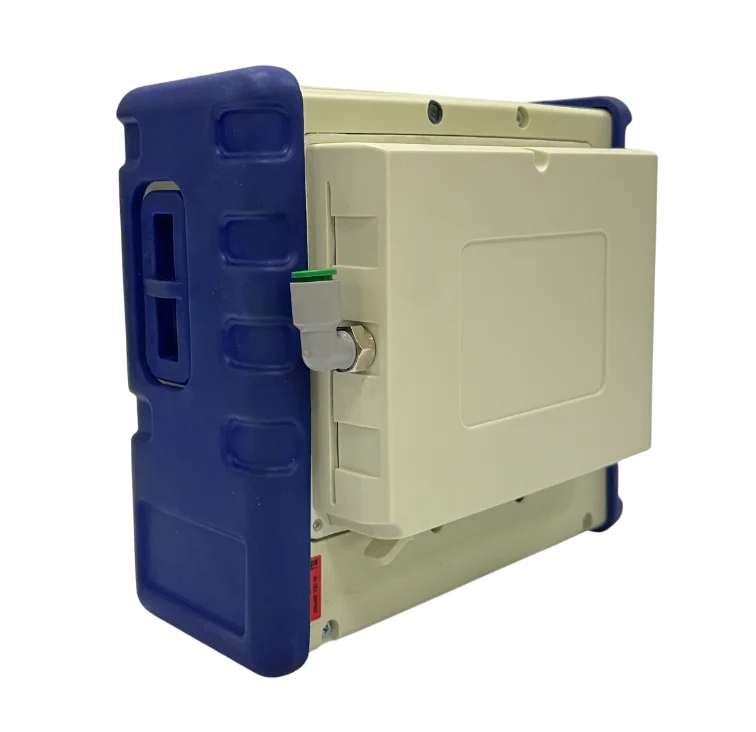

Конфигурация приборов для проведения измерений
- портативный побудитель расхода «ППР-37»;
- трубка соединительная;
- газоанализатор универ- сальный «ЭКОЛАБ Плюс»;
- Устройство отбора пробы «УПГ-33».

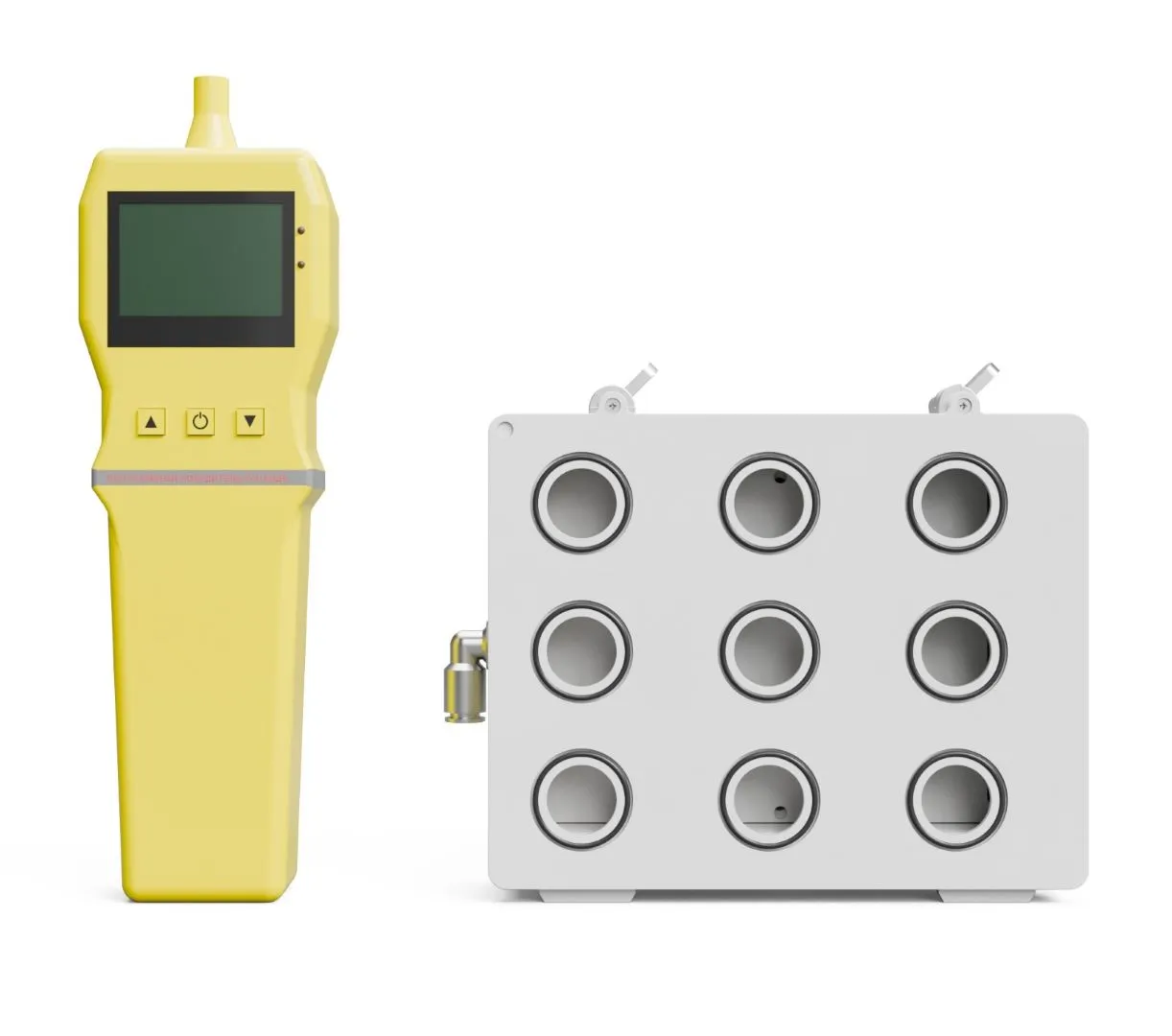

Устройство отбора пробы «УПГ-33»
- отверстие для выхода пробы;
- входной штуцер;
- задвижки крепления к газоанализатору;
- винт крепления корпуса к газоанализатору;
- корпус устройства
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производительность (л/мин) | 1 ± 0,2 |
| Создаваемое давление (кПа) | 0,4 ÷ 40 |
| Время откачки (с) | ≤ 60 |
| Уровень шума (дБ) | ≤ 60 |
| Напряжение электропитания (В) | 3 |
| Номинальный ток (мА) | ≤ 400 |
| Тип встроенной аккумуляторной батареи | Li-Ion |
| Емкость аккумуляторной батареи (мАч) | 1500 |
| Рабочее напряжение (В) | 3,7 |
| Время непрерывной работы (ч) | ≤ 2 |
| Температура окружающей среды (°С) | –40 ÷ 55 |
| Габаритные размеры, (ДхШхВ) (мм) | 225х65×30 |
| Масса (г) | 140 |
Комплект поставки
| № п/п | Комплектующие | Кол-во (шт.) |
|---|---|---|
| 1 | Портативный побудитель расхода ППР-37 | 1 |
| 2 | Зонд отбора проб | 1 |
| 3 | Трубка соединительная D = 6/1 мм, L = 1 м | 1 |
| 4 | Зарядное устройство 5 В, 2100 мА | 1 |
| 5 | Соединительный кабель USB Mini-b (5-pin) | 1 |
| 6 | Устройство отбора пробы УПГ-33 | 1 |
| 7 | Заглушки разъемов газоанализатора универ- сального «ЭКОЛАБ Плюс» | 8 |
| 8 | Паспорт и Руководство по эксплуатации | 1 |
