«Пробоотборное устройство промышленных выбросов ПР-37» предназначено для подготовки газовой смеси – обеспечения необходимых значений параметров промышленных выбросов для последующего анализа, путем охлаждения, осушения, снижения давления с последующей передачей подготовленной газовой смеси на вход газоанализатора универсального «ЭКОЛАБ Плюс» .
— степень пыле- и влагозащиты на уровне IP67
— рабоча температур от - 40 °С до + 55 °С и относительной влажности не более 80 % при температуре + 25 °С.
ПР-37 предназначено для его размещения в производственных служебных помещениях категории «Д» или не категорируемых, по классификации взрывопожароопасных помещений, установленной Статьей 27 «Определение ка- тегории зданий, сооружений и помещений по пожарной и взрывопожарной опасности» Федерального закона N 123- ФЗ от 22.07.2008 (ред. от 25.12.2023) «Технический регла- мент о требованиях пожарной безопасности».
Уплотнения и соединения элементов конструкции ПР-37 обеспечивают степень пыле- и влагозащиты на уровне IP67, в соответствии с требованиями ГОСТ 14254-2015. Климатическое исполнение Устройства УХЛ3 по ГОСТ 15150-69 с рабочим интервалом температур от минус 50 °С до плюс 50 °С и относительной влажности не более 80 % при температуре плюс 25 °С.

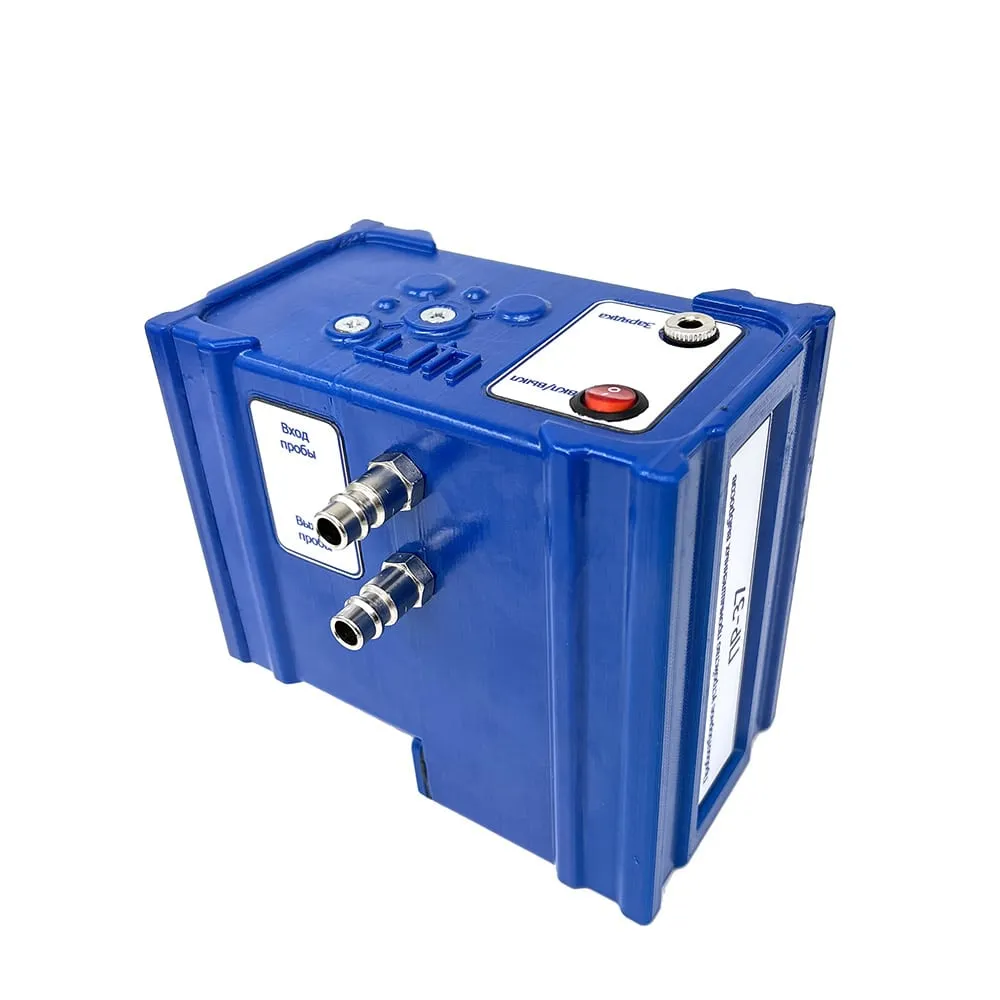

Внешний вид ПР-37
Внешний вид ПР-37
- клапан слива конденсата,
- штуцер входа пробы – подключения зонда,
- штуцер выхода пробы – подключения трубки газоанализатора,
- гнездо подключения электропитания,
- кнопка Включения/Выключения Устройства.
Конфигурация приборов для проведения измерений
- газоанализатор универсальный «ЭКОЛАБ Плюс»;
- крышка «ЭКОЛАБ Плюс» для промышленных вы- бросов;
- зонд отбора пробы;
- пробоотборное устройство промышленных выбросов «ПР-37»;
- соединительный шланг зонда пробоотборного;
- трубка соединительная.
Устройство и работа
Принцип работы Устройства основан на приведении параметров температуры, влажности и давления в ото- бранной пробе воздуха путем ее последовательного охлаждения, снижения давления и осушения до эксплуата- ционных характеристик газоанализатора универсального «ЭКОЛАБ Плюс».
Внутри корпуса Устройства расположены компрессор, коалесцирующий фильтр, выделяющий влагу из газовой смеси воздуха и газовые трубопроводы.
Внутренний вид РС-2
- коалесцирующий фильтр;
- штуцеры резьбовые;
- компрессор;
- аккумуляторная батарея.
Отбор пробы происходит принудительно с помощью компрессора, настраиваемого для отбора промышленных проб. Охлаждение отобранной пробы достигается за счет контакта поступающей газовой смеси с поверхностью подобранного для измеряемого диапазона температур зонда, осушение и фильтрация капельной влаги достигается за счет применения коалесцирующего фильтра, давление на выходе из устройства ПР-37 обеспечивается настройкой компрессора на предприятии-изготовителе для совместной работы с газоанализатором универсальным «ЭКОЛАБ Плюс».
Технические характеристики
| № п/п | Характеристика | Значение |
|---|---|---|
| 1 | Тип встроенной аккумуляторной батареи | Li-Ion |
| 2 | Емкость аккумуляторной батареи (Ач) | 9000 |
| 3 | Время непрерывной работы (ч) | ≤ 7 |
| 4 | Производительность (л/мин) | 5 ± 20% |
| 5 | Температура окружающей среды (°С) | -50 ÷ +50 |
| 6 | Габаритные размеры, (ДхШхВ) (мм) | 156×146×117 |
| 7 | Масса (кг) | ≤ 1,53 |
| Параметры контролируемого воздуха: | ||
| 8 | Температура пробы воздуха (ºС) | ≤ 40 |
| 9 | Давление пробы воздуха (атм.) | ≤ 1,5 |
| 10 | Относительная влажность воздуха (%) | ≤ 100 |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Пробоотборное устройство промышленных выбросов ПР-37 | 1 |
| 2 | Зарядное устройство 8.4 В, 2А | 1 |
| 3 | Трубка соединительная ПВД D=8×1,5 мм, L=1 м | 1 |
| 4 | Заглушки разъемов газоанализатора универсального «ЭКОЛАБ Плюс» | 1 |
| 5 | Крышка «ЭКОЛАБ Плюс» для промышленных выбросов | 1 |
| 6 | Паспорт и Руководство по эксплуатации ЦГНР.1020.15.00.000 ПС и РЭ | 1 |
| 7 | Сумка для переноски ПР-371 | 1 |
| 8 | Зонд отбора проб в комплекте с соедини- тельным шлангом2 | 1 |
|
1 Газоанализатор универсальный ГАНК-4, Устройство пробоподготовки УП 1/1, Устройство разбавления РС-2, Зонд пробоотборный, комплект химкассет© поставляются по отдельному заказу (договору). |
||
