МПД предназначен для сбора данных о концентрациях загрязняющих воздух веществ от приборов производства ООО «Центр газовых технологий» или ООО «НПО «ПРИБОР» Ганк» и передачи собранных данных на сервер высокого уровня посредством мобильной связи стандарта GSM 3G/4G.
Модуль, являясь самостоятельным устройством связи может быть использован как составная часть автоматической системы контроля качества воздуха.
- степень пыле- и влагозащиты IP54
- рабочий интервал температур от + 5 °С до + 60 °С и относительной влажности не более 80 % при температуре плюс 20 °С.
МПД предназначен для его размещения в производственных служебных помещениях категории «Д» или не категорируемых, по классификации взрывопожароопасных помещений, установленной Статьей 27 «Определение категории зданий, сооружений и помещений по пожарной и взрывопожарной опасности» Федерального закона N 123- ФЗ от 22.07.2008 (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
В основе работы модуля лежит принцип преобразования сигнала получаемого по коммуникационному протоколу ModBus RTU, основанному на архитектуре ведущий-ведомый и использующего для передачи данных интерфейс RS-485 в сигнал протокола MQTT (Message Queuing Telemetry Transport - транспорт телеметрической очереди сообщений), протокола с невысокой нагрузкой на каналы связи, работающего в условиях потенциальной потери связи и использующего сети публичных операторов сото- вой связи 3G/4G стандарта GSM.
Модуль состоит из:
- устройства приема и обратки данных, поступаю- щих по коммуникационному протоколу ModBus RTU;
- блока преобразования полученных данных в со- общения протокола MQTT;
- устройства связи и передачи данных, использу- ющего сети публичных операторов сотовой связи стандарт GSM 3G/4G – модем GSM;
- АКБ, обеспечивающей автономную бесперебой- ную работу перечисленных устройств.
Модуль передачи данных автоматически в режиме реального времени получает и передает данные о концентрациях контролируемых загрязняющих воздух веществ на сервер, размещенный на территории предприятия потребителя. На сервере полученные данные запоминаются и хранятся. Для передачи рекомендуется использовать программные средства WireGeo HTTP RESTful API - передача состояния представления с использованием WEB протокола HTTP по сети Internet.
К серверу организуется доступ с автоматизированных рабочих мест предприятий и/или организаций, для информирования персонала о возникшей ситуации и принятия оперативных мер службами экологического мониторинга.

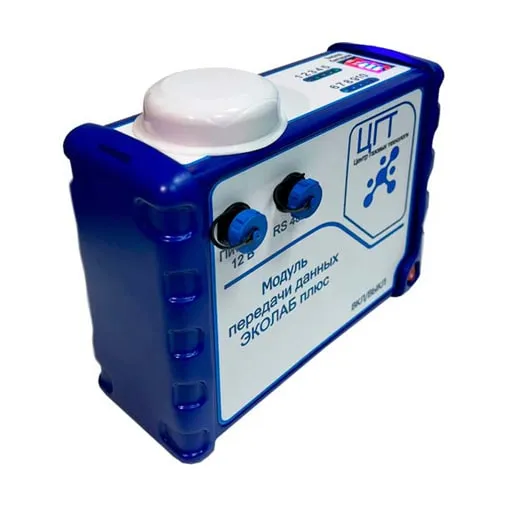

Внешний вид (МПД)

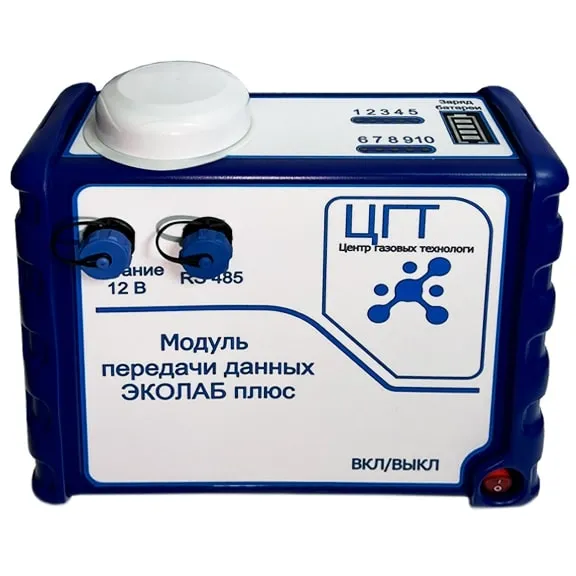

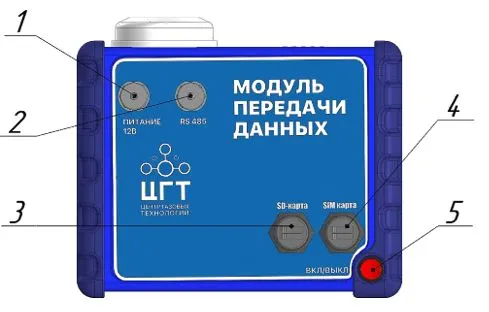

Лицевая панель Модуля
- гнездо подключения зарядного устройства,
- гнездо подключения приборов,
- разъем для уста- новки SD-карты памяти,
- разъем для установки SIM-карты GSM связи,
- выключатель включе- ния/выключения питания Модул

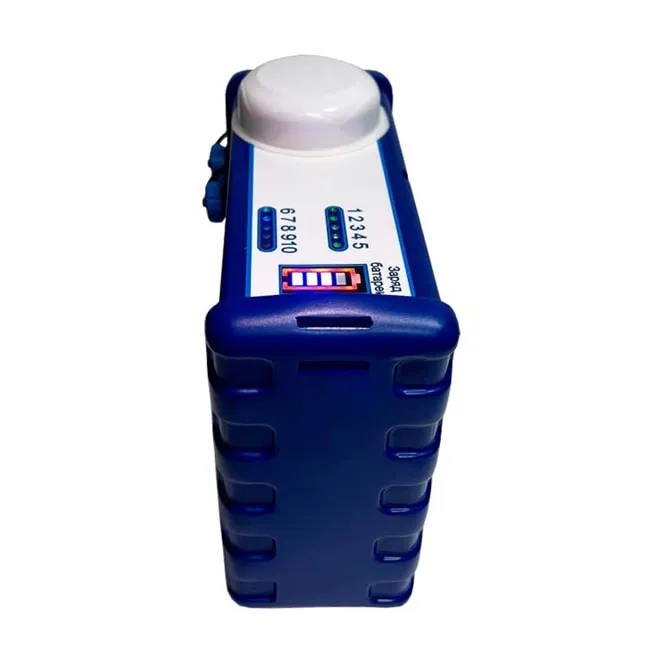

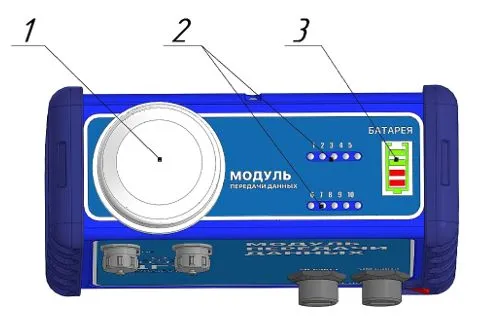

Верхняя панель МПД
- антенна GPS,
- светодиодные индикаторы работы Модуля,
- индикатор уровня заряда АКБ.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания (В) | 12 |
| Потребляемый ток (А) | ≤ 0,7 |
| Потребляемая мощность (Вт) | ≤ 10 |
| Емкость АКБ (Ач) | ≥ 3,0 |
| Время непрерывной работы (ч) | ≥ 3 |
| Скорость обмена 3G/4G (Мбит/с) | ≤ 150 |
| Интерфейс подключения | RS-485 |
| Протокол обмена сбора данных | Modbus-RTU |
| Протокол обмена передачи данных | MQTT |
| Температура окружающей среды | от +5°С до +60°С |
| Габаритные размеры, (ДхШхВ) (мм) | 200 х 173 х 91 |
| Масса (кг) | 1,2 ± 0,1 |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Блок модуля передачи данных | 1 |
| 2 | Зарядное устройство для Li-Ion аккумулято- ров | 1 |
| 3 | Кабель RS-485 | 1 |
| 4 | SD-карта памяти, 16 Гб | 1 |
| 5 | ЦГНР.1020.16.00.000 ПС – Паспорт изделия | 1 |
| 6 | ЦГНР.1020.16.00.000 РЭ - Руководство по эксплуатации | 1 |
