Блок информационный БИ является электрическим стационарным автоматическим прибором непрерывного действия и предназначен для:
- электрического питания постоянным током подключаемых газоаналитических приборов и преобразователей (датчиков) (далее по тексту – прибор, датчик) через гальванически развязанные сети электропитания;
- записи, чтения и хранения информации с использованием съемного накопителя информации SD-карты.
- контроля и управления вешними устройствами:
- подключения любых приборов (датчиков), в количестве до 72 ед.* и общей нагрузкой до 80 Вт, выходными сигналами которых являются кодированные сигналы интерфейса RS-485 или аналоговые сигналы постоянного тока от 4 до 20 мА;
- подключения внешних устройств сигнализации (звуковой и световой), а также, при необходимости, исполнительных устройств (переключателей, электромагнитных клапанов и т.п.) через «сухие» контакты** электромагнитных реле, нормально разомкнутые;
- измерения и преобразования концентрации веществ, при подключении приборов (датчиков), в единицы их измерения с помощью модулей блока, являющимися средствами измерения;
- ввода и изменения диапазонов измерений, порогов срабатывания сигнализации, единиц измерения концентрации веществ, количества подключаемых приборов и датчиков, режима подтверждения (квитируемости) пользователем полученных аварийных сигналов;
- опроса, получения и отображения информации, в режиме реального времени, о концентрациях веществ, заданных значениях порогов срабатывания сигнализации, состоянии подключенных газоаналитических приборов и датчиков;
- вывода собственных визуальных и звуковых сигналов о состояниях блока, газоаналитических приборов, датчиков, о превышении порогов срабатывания сигнализации и др. информации;
- передачи информации на устройства верхнего уровня (программируемые логические контролеры (далее по тексту – ПЛК), персональные компьютеры (далее по тексту – ПК)), по каналам связи RS-485 и Ethernet;
Примечания:
* Один подключаемый датчик или один прибор, имеющий в своем составе несколько датчиков (до 8 шт.), принимается за 1 (одну) единицу.
** «Сухие» контакты – гальванически развязанные контакты.
Блок предназначен для работы в условиях эксплуатации:
- относительная влажность окружающего воздуха не более 90 % без конденсации влаги;
- температура окружающего воздуха от 0 до + 60 ℃;
- атмосферное давление от 86 до 106,7 кПа;
- невзрывоопасная зона;
- степень загрязнения 2 по ГОСТ 12.2.091-2012;
- содержание пыли не более 10 мг/м3;
- группа исполнения по устойчивости и прочности к механическим воздействиям N2 по ГОСТ Р 52931-2008;
- электромагнитная обстановка – промышленная по ГОСТ Р МЭК 61326-1-2014.
- содержание агрессивных веществ в окружающей среде, разрушающих токопроводы, не должно превышать уровня ПДК, установленного в ГОСТ 12.1.005-88*;
Примечание – *Агрессивные вещества – минеральные кислоты и щелочи, растворы солей, а также другие вещества, вызывающие коррозию металлов. При наличии указанных веществ в окружающей среде срок службы блока снижается.
Характеристики информационного блока БИ
|
Наименование характеристики |
Значение |
|---|---|
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP64 |
|
Потребляемая мощность при максимальной нагрузке, Вт |
120 |
|
Максимально допустимая мощность подключаемой нагрузки, Вт |
80 |
|
Масса, кг, не более |
6 |
|
Количество подключаемых приборов/датичков, не более |
72 |
|
Количество каналов (датчиков) в 1 приборе, не более |
8 |
|
Слот для чтения SD-карты |
есть |
|
Часы реального врмени |
есть1) |
|
Питание часов и Retain-памяти: |
|
|
- тип батареи; |
CR2032 |
|
- время работы батареи, лет |
6 |
|
Параметры дисплея: |
|
|
- тип; |
жидкокристаллический (LCD) |
|
- подсветка; |
светодиодная (LED) |
|
- количесвто отображаемых оттенков цветов, ед. |
16,7×106 (16,7 млн.) |
|
- сенсорное управление |
есть |
|
Звук |
пьезоизлучатель |
|
Электрическое питание блока на входе |
|
|
Напряжение питания от сети переменного тока, В: |
|
|
- номинальное; |
230 |
|
- диапазон |
от 115 до 264 |
|
Частота, Гц |
от 47 до 63 |
|
Номинальное значение переменного тока, А, при напряжении: |
|
|
- 115 В; |
2,25 |
|
- 230 В |
1,30 |
|
Пусковой ток, А, при напряжении: |
|
|
-115 В; |
20 |
|
- 230 В |
35 |
|
Защита от сверхтока и короткого замыкания на входе: |
|
|
- тип защиты; |
автоматический выключатель по |
|
- номинальный ток, А; |
63 |
|
- ток мгновенного расцепления, А; |
6000 |
|
- тип автоматического выключателя |
двухполюсной с двумя защищенными полюсами с ручным управлением замыканием и размыканием путем приложения физической энергии оператора |
|
Поперечное сечение подкючаемых проводов, мм2: |
|
|
- жестких; |
от 10 до 25 |
|
- гибких |
от 10 до 16 |
|
Электропитание, создаваемое блоком на выходе |
|
|
Выходное рабочее напряжение постоянного тока: |
|
|
- номинальное, В; |
24 |
|
- допуск на выходное напряжение, % |
±1 |
|
Стабилизация рабочего напряжения постоянного тока (допустимые отклонения) в зависимости от входного напряжения, % |
±0,5 |
|
Стабилизация рабочего напряжения постоянного тока (допустимые отклонения) в зависимости от изменения нагрузки, % |
±1 |
|
Выходной номинальный постоянный ток, А: |
4 |
|
Номинальная максимальная выходная мощность, Вт |
80 |
|
Защита от сверхтока (перегрузки) на выходе, тип защиты |
есть, постоянное ограничение тока, автоматическое восстановление после восстановления значения номинальной мощности |
|
Защита от перенапряжения на выходе, тип защиты |
есть, блокировка выходного напряжения с повторным запуском после восстановления значения номинального рабочего напряжения, автоматически |
|
Защита от повышенных температур, тип защиты |
есть, блокировка выходного напряжения с повторным запуском после охлаждения до нормальной температуры эксплуатации, автоматически |
|
Характеристики аналоговых каналов блока |
|
|
Количество аналоговых каналов, шт. |
16 |
|
Сопротивление встроенного токоизмерительного резистора, Ом, Rш |
51 |
|
Пределы измерений унифицированных сигналов силы постоянного тока по ГОСТ 26.011-80, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений (преобразований) погрешности, %, |
± 0,25 |
|
Дополнительная погрешность, вызванная изменением внешней температуры, на каждые 10°, не более |
0,2 предела допускаемой основной приведенной погрешности измерения |
|
Характеристики дискретных каналов блока |
|
|
Количество используемых каналов, шт. |
3 |
|
Тип выходов |
электромагнитное реле |
|
Тип контакта |
нормально разомкнутые «сухие» контакты |
|
Время включения, с (мс) |
0,015 (15) |
|
Время выключения, с (мс) |
0,015 (15) |
|
Контроль обрыва нагрузки |
Нет |
|
Максимальное напряжение на контакты реле, В: |
|
|
- переменного напряжения; |
264 |
|
- постоянного напряжения |
30 |
|
Ток коммутации (при резистивной нагрузке), А: |
|
|
- переменного напряжения (250 В, 50 Гц); |
5 |
|
- постоянного напряжения |
3 |
|
Минимальный ток коммутации, А (мА) |
0,01 (10) |
|
Поперечное сечение подключаемых проводов, мм2, не более |
0,75 |
|
Интерфейсы и линии связи2) |
|
|
Интерфейсы обмена с внешними ПЛК, ПК: |
RS-485, Ethernet |
|
Интерфейсы обмена с подключаемыми приборами, датчиками |
RS-485; сигналы постоянного тока |
|
Интерфейсы подключения устройств архивирования |
SD Card |
|
Параметры интерфейса RS-485: |
|
|
- контакты; |
А, В |
|
- скорость перечади, бит/с |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|
- поддерживаемый протокол; |
Modbus RTU |
|
- длина подключаемого кабеля, м, не более; |
12003) |
|
- рекомендуемый тип подключаемого кабеля |
КИПЭВ 1×2×0,6 ТУ 16.К99-008- 2001 или аналогичный |
|
Параметры линии связи сигнала постоянного тока: |
|
|
- сопротивление линии, Ом, не более; |
50 |
|
- исполнение линии; |
двухпроводная |
|
- длина линий, м, не более |
100 |
|
- поперечное сечение подключаемых проводов, мм2, не более |
0,75 |
|
Параметры интерфейса Ethernet: |
|
|
- тип входа; |
RJ45 |
|
- скорость передачи, Мбит/с; |
10/100 |
|
- поддерживаемый протокол |
Modbus TCP |
|
- длина подключаемого кабеля, м, не более; |
100 |
|
- рекомендуемый тип подключаемого кабеля |
категория 5 тип UTP (витые пары без экрана), STP или FTP (витые пары в экране) |
|
Карта памяти Secure Digital (SD карта): |
|
|
- поддерживаемые форматы карт4); |
SD 1.0, SD 1.1, SDHC, SDXC |
|
- поддерживаемые файловые системы |
FAT16, FAT32, NTFS (read only), ext4 |
|
Примечания |
|

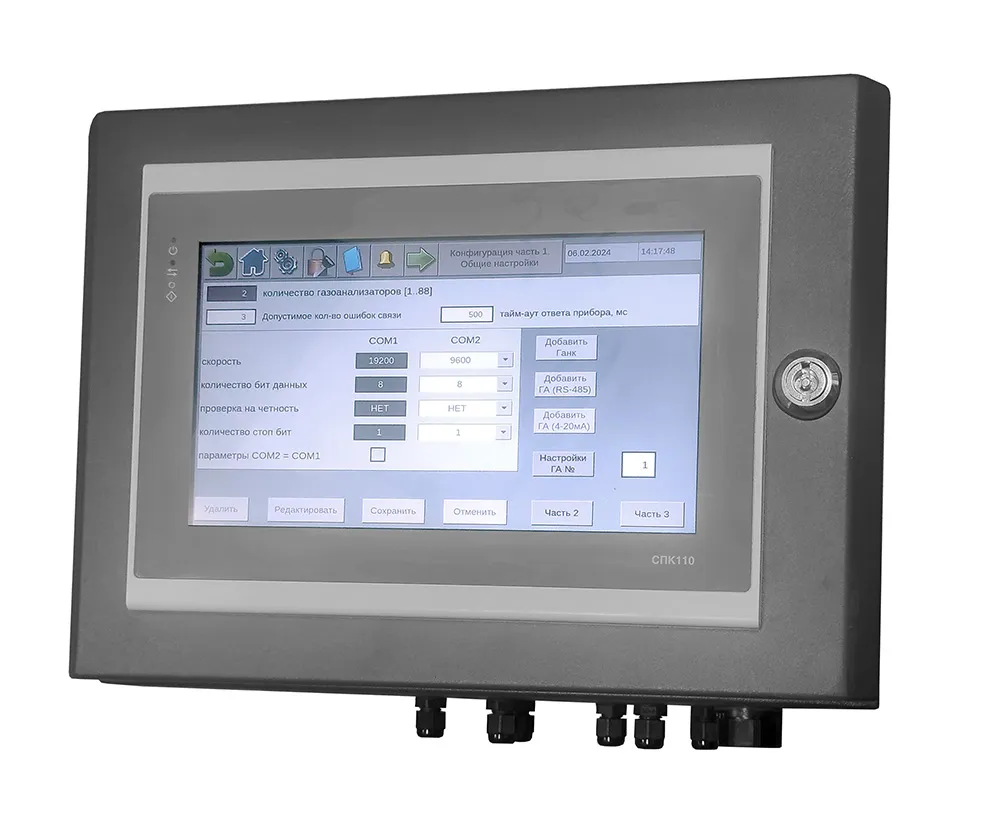

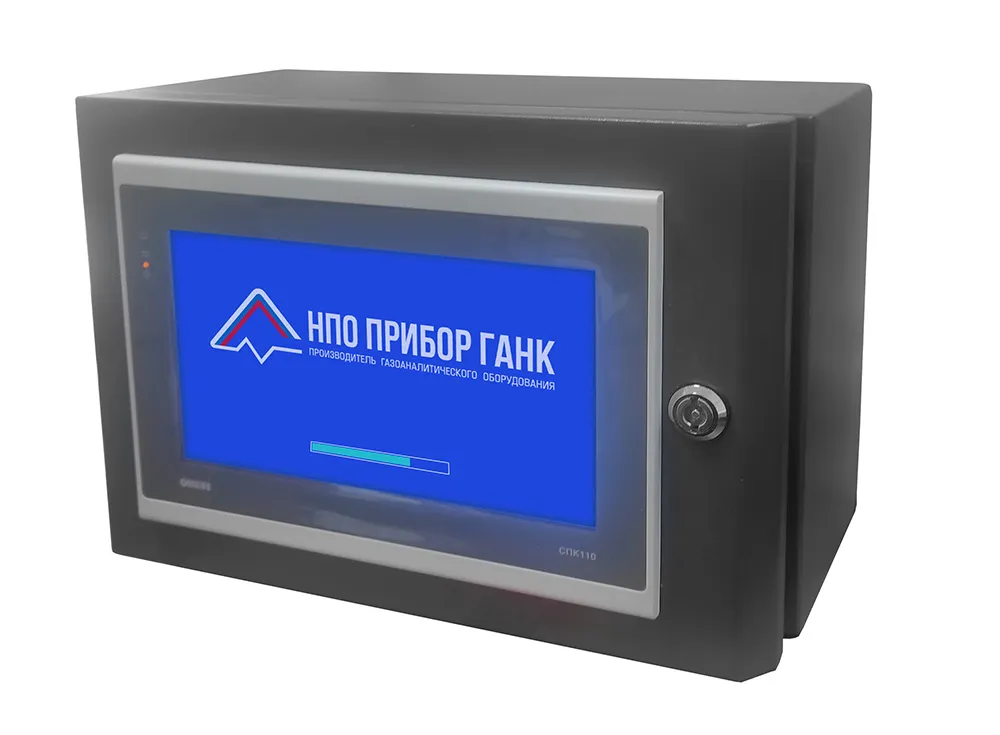

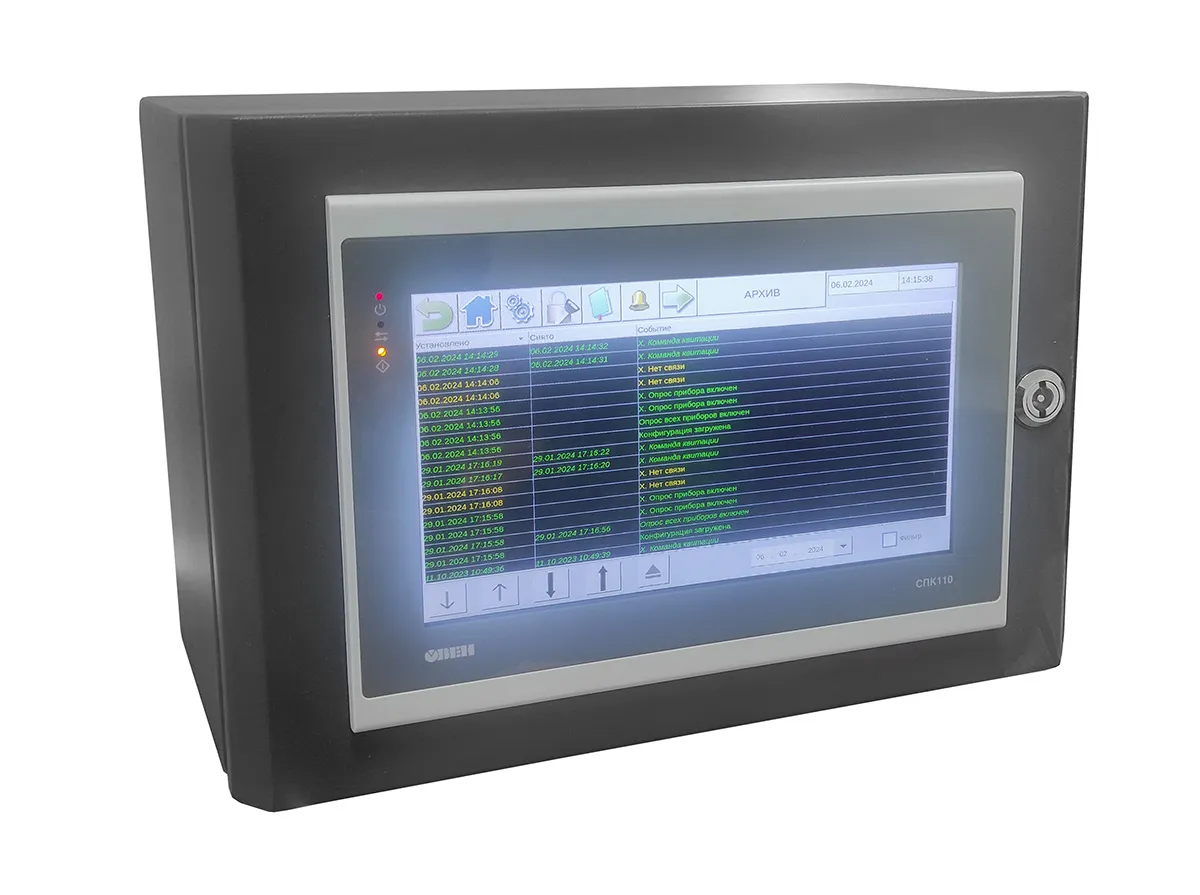

Внешний вид информационного блока БИ
Состав блока информационного БИ
Примечания:
- Кабели, DIN-рейки и др. соединительные и крепежные элементы условно не показаны.
- Каждый кабельный ввод поставляется с заглушками. На рисунке не обозначены.
Схема подключения блока информационного БИ
Примечания:
- Максимальное количество подключаемых приборов по RS-485-1 и RS-485-2 - 72 шт., к аналоговым вводам - 16 шт. К RS-485-2 подключаются датчики и приборы сторонних производителей, газоанализаторы - только одноканальные(!).
- На лицевой двери БИ установлен сенсорный панельный контроллер СПК110 с SD-картой для архивирования.
- Подключение исполнительных устройств осуществляется только к трем выходам:
- DO1 - замыкается при превышении Порога 1 любого из подключенных газоанализаторов;
- DO2- замыкается при превышении Порога 2 любого из подключенных газоанализаторов;
- DO3 - сигнал общей неисправности.
Нагрузочная способность на контакты реле 5А при 220В, 3А при 30В.
Диалоговое окно прибора (датчика)
1 – верхнее меню. Состояние: прибор (датчик) требует квитирования: активна только кнопка .
2 – поле названия диалогового окна: обозначение прибора (датчика) и его номер;
3 – поле обозначения прибора (датчика), заданого в режиме «Конфигурирование»;
4 – порядоковый номер, химическая формула и единица измерения концентрации вещества;
5 – поле «Показание»: текущее зачение концентрации вещества;
6, 7 – поля «Порог 1», «Порог 2»: заданные пороговые концентрации веществ;
8 – поле «Уровень заряда аккумулятора». Только для ГАНК-4М и ГАНК-4Ф-Ex;
9 – индикатор «Опрос»;
10 – кнопка «Управление опросом»: включить/исключить прибор (датчик) из опроса;
11 – индикатор «Соедиение»;
12 – идикатор «Готовность к работе»;
13 – индикатор «Питание». Только для приборов ГАНК-4М и ГАНК-4Ф-Ex;
14 – кнопка перехода к следующему подключенному прибору, датчику (по кругу);
15 – копка перехода к предыдущему прибору, датчику (по кругу);
16, 17 – кнопка перехода к прибору (датчику), номер которого задется в поле 17.
Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|---|---|---|
|
Блок информационный |
БИ |
1 |
|
SD-карта |
– |
1 |
|
Набор кронштейнов с крепежными элементами |
– |
4 |
|
Ключи от замка |
– |
2 |
|
Рукводство по экслуатации (совмещенное с паспортом) |
КПГУ.1056.00.00.000 РЭ |
1 |
|
Документация на составные части* |
||
|
Паспорт на модуль аналогового ввода |
МВ210-101 ПС |
2 |
|
Руководство по эксплуатации на модуль аналогового ввода |
МВ210-101 РЭ |
1 |
|
Паспорт на модуль дискретного вывода |
МУ210-401 ПС |
1 |
|
Руководство по эксплуатации на модуль аналогового ввода |
МУ210-401 РЭ |
1 |
|
Паспорт на панель оператора программируемую (панельный контроллер) |
СПК110 ПС |
1 |
|
Краткое руководство по эксплуатации на панель оператора программируемую (панельный контроллер) |
СПК110 ПС |
1 |
|
Свидетельство о поверке |
– |
1 |
|
Примечание – *Количество и состав эксплуатационной документации на составные части зависит от поставщика составной части. Эксплуатационную документацию на устройства производства компании «ОВЕН» в электронном виде можно скачать с сайта производителя |
||
