Сигнализатор «СРК-4» предназначен для непрерывного автоматического определения наличия жидких кислот и их растворов, при их разливе и вывода цветовой сигнализации согласно режимам его работы.
«СР-4 (кислоты)» – сигнализатор разлива жидких органических и неорганических кислот и их растворов (азотная НNО3, с массовой концентрацией до 35 %, бромистоводородная HBr, муравьиная (метановая) CH₂O₂, ортофосфорная (фосфорная) H3PO4, серная H₂SO₄, соляная (хлористоводородная) HCl, уксусная (этановая) CH3COOH и др.);
Сигнализатор применятся для предотвращения и контроля розлива указанных веществ в местах их хранения, обращения, а также проведения технологических операций, связанных с переработкой либо их применением.
Принцип действия сигнализатора основан на выделении водорода при взаимодействии гранул с кислотами или щелочами (в зависимости от модификации сигнализатора).
Высота уровня жидкости при разливе – от 2 мм.
Превышение уровня разлива жидкости свыше 20 мм может привести к выводу из строя сигнализатора.
Условия эксплуатации СР-4 (кислоты):
- Относительная влажность окружающего воздуха не более 80%
- Температура окружающего воздуха от +5°С до +60°С
- Атмосферное давление от 86 до 106,7 кПа
- Группа исполнения по устойчивости и прочности к механическим воздействиям N2 по ГОСТ Р 52931-2008
- Электромагнитная обстановка – контролируемая по ГОСТ Р МЭК 61326-1-2014
Уникальные преимущества СР-4 (кислоты):
- надежность, точность – надежный и точный метод измерения
- компактность – легкая ударостойкая массогабаритная конструкция
- экономичность – экономное потребление питания
- открытая архитектура – удобство соединения в сеть (до 64 газоанализаторов)
- функциональность – легкая и быстрая замена гранул
- совместимость – возможность работы в одной сети с газоанализатором
- универсальность – широкий перечень контролируемых веществ
- термоустойчивость – работа в температурном диапазоне от +5 до +60 °С
Рекомендуемое размещение сигнализаторов СР-4 (кислоты) – по периметру бетонных конструкций поддонов, коробов, приямков и иных резервуаров, предназначенных для сбора проливов кислот. По направлению к дренажным конструкциям если таковые имеются. При организации технологических процессов с участием кислот, в местах вероятных разливов.
Почему необходимы датчики СРК/СРЩ?
В соответствии с требованиями Приказа №500, пункт 264 для обеспечения безопасности складов кислот, способных образовывать первичное облако, необходимо:
- Установить указатель направления ветра, видимый из любой точки склада.
- Обеспечить автоматический контроль за уровнем загазованности
- Организовать сигнализацию об аварийных утечках.
Также, для объектов I, II и III классов опасности предусматривается разработка и утверждение планов мероприятий по локализации и ликвидации последствий аварий (пункт 25 Приказа №500). Эти планы включают:
- Действия по предупреждению аварий.
- Локализацию и снижение тяжести последствий в случае их возникновения.
- Использование технических средств и систем.
Датчики разлива кислот и щелочей СРК (СРЩ) соответствуют этим требованиям, выполняя роль технического средства по локализации и минимизации последствий аварийных проливов.
Преимущества и функционал СР-4
СР-4 — это компактные, простые в установке и энергоэффективные устройства, которые оперативно предупреждают персонал об аварийной разгерметизации емкости с помощью цветовой сигнализации. Они обеспечивают высокую рентабельность за счет снижения рисков серьезных последствий.
Рекомендации по установке
- Периметр поддонов резервуаров. Если объем резервуара превышает 1000 литров, он должен быть оборудован поддоном. Для группы резервуаров с защитным ограждением датчики устанавливаются в общий поддон.
- На пути к дренажным приямкам и резервуарам сбора аварийного пролива.
- Под запорной арматурой. Согласно нормам, трубопроводы с кислотами и щелочами должны быть оборудованы герметичной запорной арматурой. Датчики СР-4 помогают эффективно контролировать ее герметичность.
СР-4 — это надежное решение для предотвращения и минимизации последствий аварийных утечек химически опасных веществ. Их установка является не только оправданной, но и необходимой мерой для обеспечения промышленной безопасности.
Регламентирующие документы:
- Приказ №500 от 07.12.2020 "ПРАВИЛА БЕЗОПАСНОСТИ ХИМИЧЕСКИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ"— Об утверждении правил промышленной безопасности на опасных производственных объектах, связанных с обращением опасных веществ.
- Руководство по эксплуатации (РЭ) — содержит указания по установке и использованию датчиков СР-4 для контроля аварийных разливов.

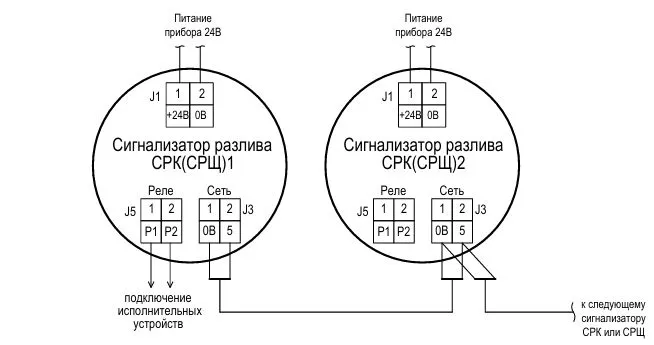

Схема подключения сигнализаторов разлива СР-4
Примечания:
- Сигнализаторы разлива в исполнении СР-4 Ех имеют маркировку взрывозащиты 1Ex db IIB T6 Gb X.
- Объединение сигнализаторов в сеть не является обязательным условием, но обеспечивает возможность обнаружения аварийного пролива по цветовой сигнализации - предупреждающее мигание всех объединенных приборов, сигнализирующее о переходе в режим "Авария в сети" (один или несколько приборов в режиме "Разлив").
Примечания:
- Сигнализаторы разлива в исполнении СР-4 Ех имеют маркировку взрывозащиты 1Ex db IIB T6 Gb X.
- Объединение сигнализаторов в сеть не является обязательным условием, но обеспечивает возможность обнаружения аварийного пролива по цветовой сигнализации - предупреждающее мигание всех объединенных приборов, сигнализирующее о переходе в режим "Авария в сети" (один или несколько приборов в режиме "Разлив").
Определяемые вещества и их характеристики
| Обозначение сигнализаторов |
Класс вещества |
Наименование и химическая формула вещества |
Агрегатное состояние |
Массовая доля вещества в растворе, % |
Исключения |
|---|---|---|---|---|---|
|
СР-4 СР-4 Ех |
Кислоты органические и неорганические и их растворы |
азотная НNО3, с массовой концентрацией до 35 % |
жидкое |
от 5 до 100** |
фтористоводо- родная (плавиковая HF |
| бромистоводородная HBr | |||||
| муравьиная (метановая) CH₂O₂ | |||||
|
ортофосфорная (фосфорная) H3PO4 |
азотная НNО3, с массовой концентрацией свыше 35 % |
||||
| серная H₂SO₄ | |||||
| соляная (хлористоводородная) HCl | |||||
| уксусная (этановая) CH3COOH | |||||
| другие* | |||||
|
Примечания * Допускается применять для других кислот и щелочей только при согласовании с изготовителем. **Скорость реакции замедляется для концентрированных и сильно разбавленных растворов веществ (особенно для фосфорной и серной кислот). При температуре ниже +20 °С реакция идет медленнее, вплоть до полной остановки при минус 30 °С. При нагревании скорость реакции увеличивается |
|||||
Технические характеристики сигнализатора разлива кислоты СР-4
| Наименование характеристики | Значение |
|---|---|
| Порог срабатывания сигнализации по водороду, % НКПР | 20 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации по водороду, % НКПР | ±5 |
| Время срабатывания, с, не более | 60 |
| Способ кодирования сигналов для общепромышленного исполнения по ГОСТ Р МЭК 60073-2000 | цвет (красный, желтый, зленый) и изменение во времени (мигание) |
| Параметры электрического питания постоянного тока, В | от 21,6 до 26,4 |
| Потребляемый ток, А, не более | 0,5 |
| Мощность, Вт, не более | 12 |
| Время прогрева, мин | 10 |
|
Степень защиты оболочки корпуса по ГОСТ 14254-2015:
|
IP54 IP40 |
| Степень взрывозащиты для взрывозащищенных исполнений: СР-4 Ех |
1Ex db IIB T6 |
|
Габаритные размеры (диаметр×высота), мм, не более:
|
95×65 |
|
Масса, кг, не более:
|
0,6 |
