«Термостатный кейс для контроля промышленных выбросов» предназначен для количественного определения массовых концентраций вредных примесей при отборе газовой смеси воздуха на промышленных предприятиях.
ТКП предназначен для удобного перемещения комплекта приборов, измеряющих концентрацию вредных примесей к месту измерения и комфортного проведения измерений.
Ключевые преимущества
- мобильный автономный комплекс для полевых измерений;
- возможность работы с горячими и концентрированными выбросами;
- автоматическая пробоподготовка и разбавление газа;
- стабильные условия измерений независимо от внешней среды;
- сертифицированные средства измерений в составе комплекса;
- надёжная конструкция, рассчитанная на длительную промышленную эксплуатацию.
- степень пыле- и влагозащиты IP54;
Термостатный кейс для контроля промышленных выбросов ТКП — это мобильный скомпонованный комплекс приборов, предназначенный для количественного определения массовых концентраций вредных газовых примесей в промышленных выбросах и воздухе рабочей зоны. Оборудование разработано для применения на промышленных предприятиях, в экологическом контроле и производственном мониторинге выбросов.
ТКП обеспечивает отбор, подготовку и анализ газовой пробы непосредственно на месте измерений. Комплекс позволяет выполнять контроль промышленных выбросов при высоких температурах пробы и повышенных концентрациях загрязняющих веществ, включая случаи превышения ПДК более чем в 20 раз. Термостатный кейс применяется на объектах энергетики, нефтегазовой и химической промышленности, металлургии, а также при экологическом мониторинге атмосферного воздуха.
Принцип работы ТКП основан на автоматической подготовке газовой смеси: охлаждении, осушении, стабилизации давления и, при необходимости, разбавлении до параметров, соответствующих условиям корректной работы газоанализатора. После подготовки проба поступает в газоанализатор, где выполняется измерение концентрации контролируемых веществ с сохранением результатов в памяти прибора.

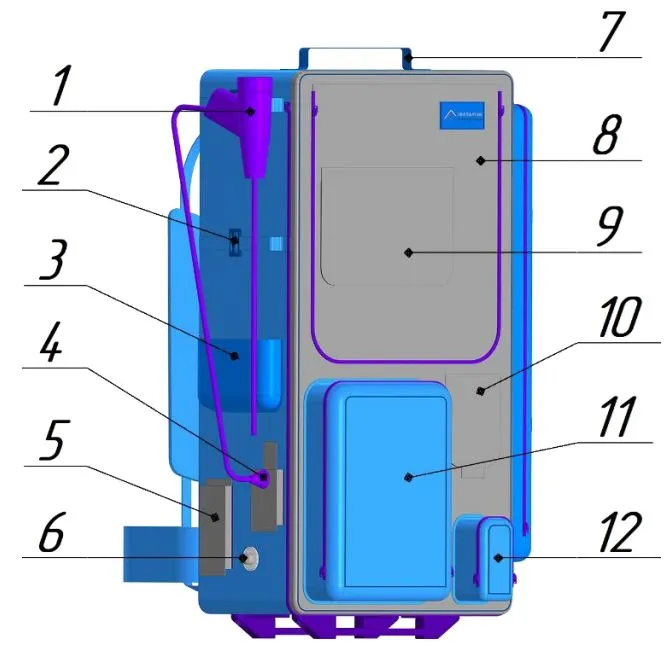

Фронтальный вид ТКП
- зонд пробоотборный;
- держатель зонда;
- карман для аксессуаров;
- клапан для подключения зонда пробоотборного к устройству пробоподготовки УП-1/1;
- клапан для включения/выключения устройства разбавления РС-2;
- отверстие отвода конденсата;
- ручка для переноски ТКП;
- клапан для управления газоанализатором ГАНК-4, блоком МЗА, переключателем режимов работы;
- клапан контроля параметров измерений газоанализатором;
- клапан для снятия/установки емкости увлажнителя;
- карман для хранения зарядного устройства;
- карман для хранения емкости увлажнителя.

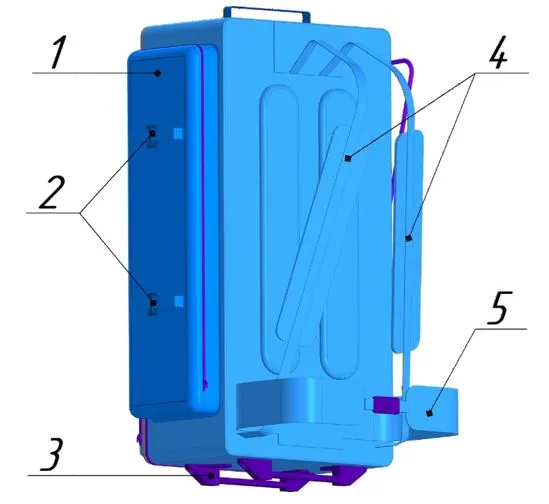

Вид ТКП со стороны переноски
- карман для приспособлений и документации;
- держатели;
- пластиковые ножки для вертикальной установки ТКП;
- лямки ранца для переноски (с регулируемыми вставками);
- пояс для крепления и перераспределения веса ранца при переноске.

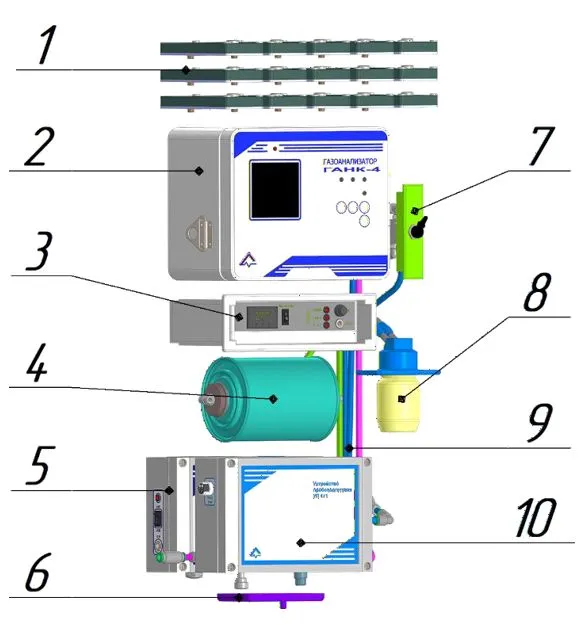

Внутренний вид ТКП (1)
- комплект химкассет©,
- газоанализатор универсальный ГАНК-4,
- блок МЗА,
- фильтр очистки,
- устройство разбавления РС-2,
- поддон для слива конденсата;
- переключатель режимов работы ТКП,
- емкость увлажнителя,
- элементы газовой магистрали ТКП;
- устройство пробоподготовки УП 1/1.

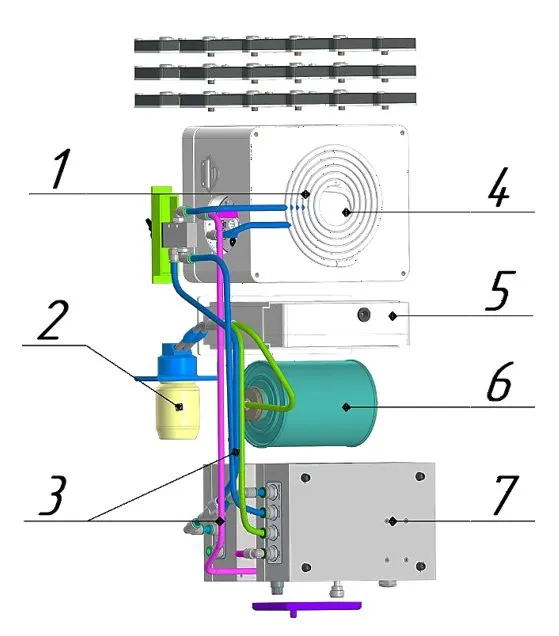

Внутренний вид ТКП (2)
- змеевик подготовки пробы;
- емкость увлажнителя;
- элементы газовой магистрали ТКП;
- датчик температуры;
- блок МЗА;
- фильтр очистки;
- устройство разбавления РС-2.

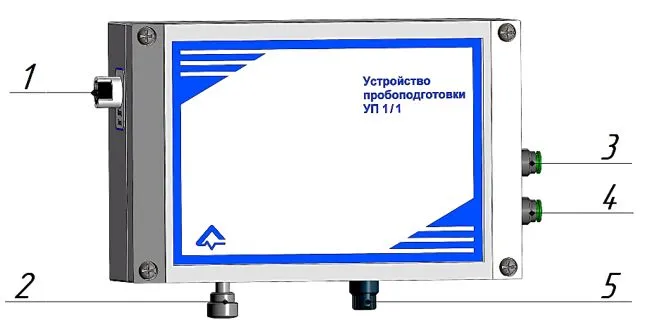

Устройство пробоподготовки УП 1/1
- штекер для подключения пробоотборного зонда;
- штуцер слива конденсата из охладителя;
- штуцер подключения ко входу газоанализатора;
- штуцер подключения к выходу газоанализатора;
- штуцер слива влаги из осушителя.

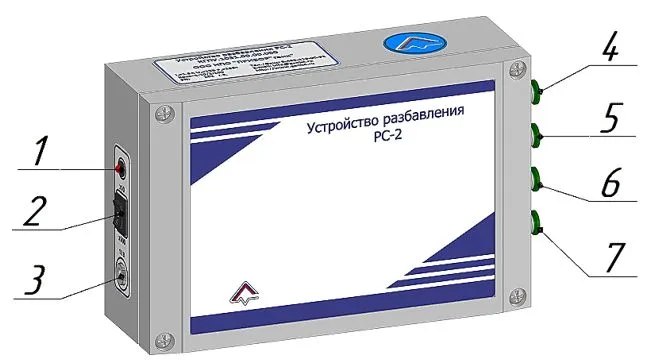

Устройство разбавления РС-2
- световой индикатор работы РС-2;
- трехпозиционный переключатель режимов работы РС-2: 1:10 / Выкл. / 1:100;
- разъем подключения зарядного устройства 12В;
- штуцер «ВХОД ПРОБЫ» для подключения к штуцеру «ВХОД ГА» «Устройства пробоподготовки УП 1/1»;
- штуцер «ВЫХОД ГА» для подключения к газоанализатору;
- штуцер «ФО- 1» для подключения фильтра очистки (ФО-1);
- штуцер «СБРОС» для подключения к штуцеру «ВЫХ.ГА» «Устройства пробоподготовки УП 1/1».

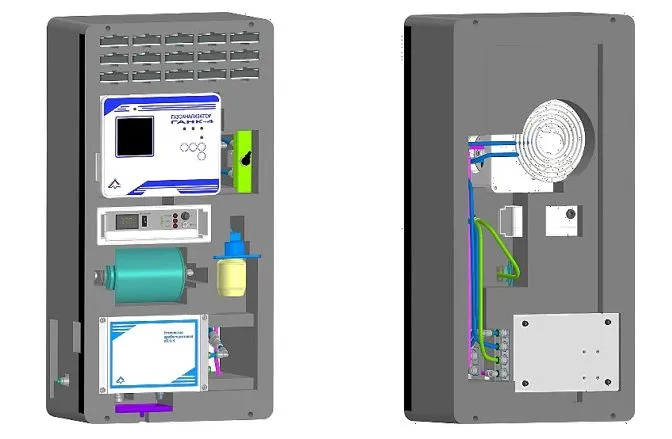

Вид ложемента ТКП спереди и сзади

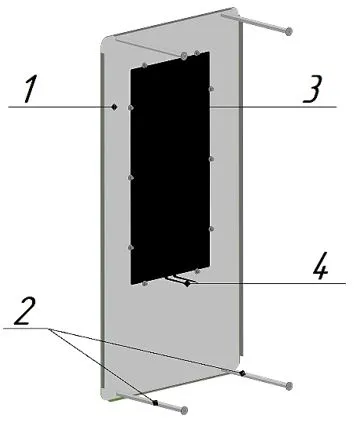

Каркас ТКП с нагревательным элементом
- пластина каркаса;
- держатели ложемента;
- нагрева- тельный элемент;
- контакты нагревательного элемента.
Технические характеристики
| Характеристика | Значение | |
|---|---|---|
| Параметры газоанализатора и приборов: | ||
| Продолжительность отбора пробы | ≤ 30 с | |
| Цикличность отбора пробы | ≥ 30 с | |
| Количество измерений одной химкассетой© | ≤ 1000 | |
| Температура пробы воздуха 2 |
≤ 120, 500, 1000, 1200 ºС |
|
| Давление пробы воздуха | 101±20 кПа | |
| Время прогрева приборов | ≤ 15 мин. | |
| Параметры окружающей среды: | ||
| Температура окружающей среды | от -50 °С до +50 °С | |
| Атмосферное давление |
80 ÷ 107 кПа 600 ÷ 800 мм рт. ст. |
|
| Относительная влажность воздуха | ≤ 80% | |
| Габаритные размеры, масса: | ||
| Габаритные размеры, (ДхШхВ) | 500 х 320 х 820 мм | |
| Масса | ≤ 18,0 ± 0,2 кг | |
Комплект поставки
| № п/п | Наименование изделия | Кол-во |
|---|---|---|
| 1 | Термостатный кейс для контроля промышленных выбросов | 1 |
| 2 | Газоанализатор универсальный ГАНК-43 | 1 |
| 3 | Устройство пробоподготовки УП 1/1 | 1 |
| 4 | Зонд пробоотборный | 1 |
| 5 | Устройство разбавления РС-2 | 1 |
| 6 | Блок управления микроклиматом и зарядки аккумуляторов (БМЗА) | 1 |
| 7 | Емкость увлажнителя | 1 |
| 8 | Зарядное устройство 24В, 5А | 1 |
| 9 | Химкассета© | 15 |
| 10 | Руководство по эксплуатации «Газоанализатор универсальный ГАНК-4» (КПГУ.413322.002 РЭ | 1 |
| 11 | Паспорт и Руководство по эксплуатации «Устройство пробоподготовки УП 1/1» (КПГУ.1005.00.00.000-03 ПС и РЭ) | 1 |
| 12 | Паспорт и Руководство по эксплуатации «Устройство разбавления РС-2» (КПГУ.1031.00.00.000-01 ПС и РЭ) | 1 |
| 3 Газоанализатор универсальный ГАНК-4, Устройство пробоподготовки УП 1/1, Устройство разбавления РС-2, Зонд пробоотборный, комплект химкассет© поставляются по отдельному заказу (договору). | ||
